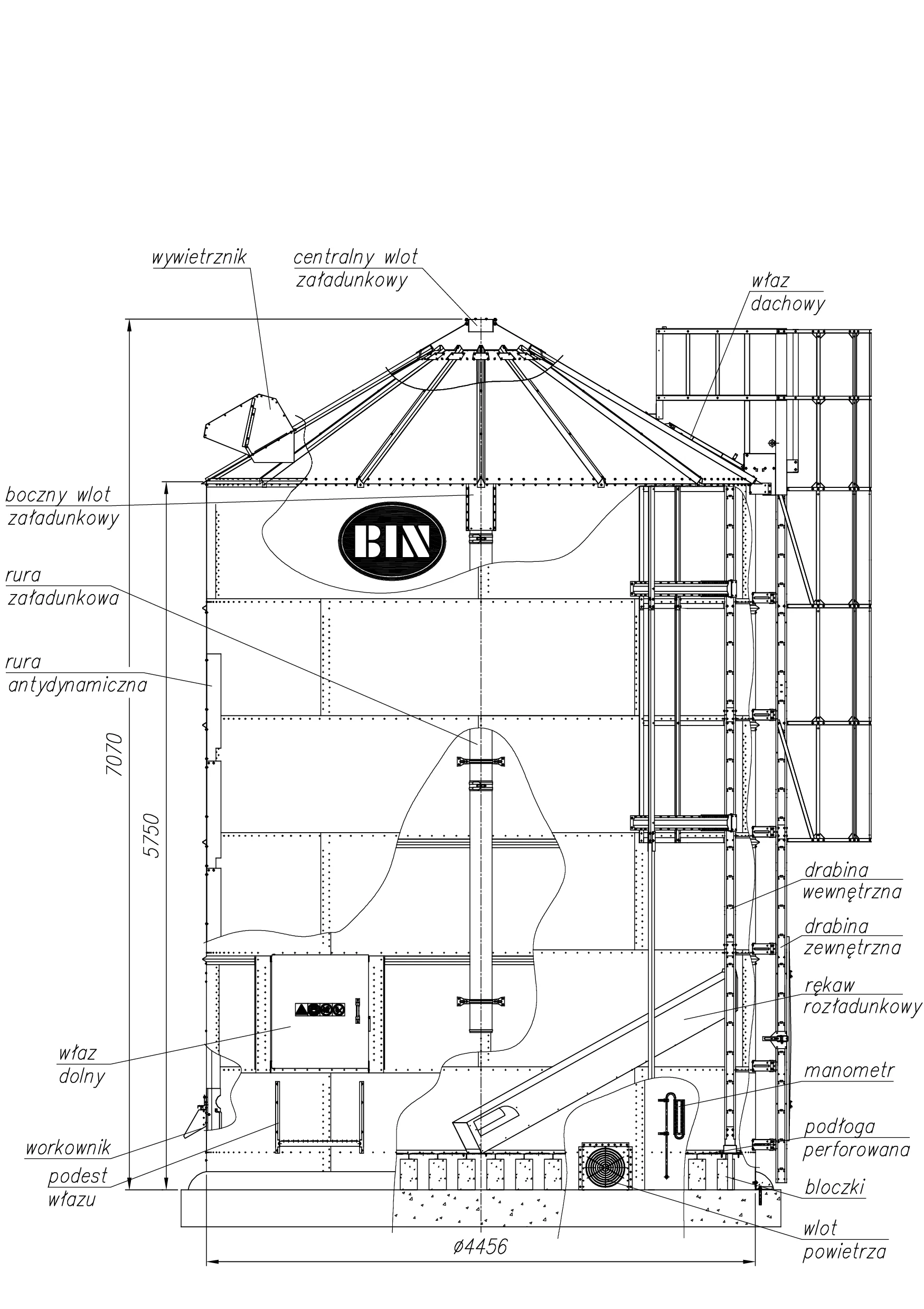

MODEL NBIN60

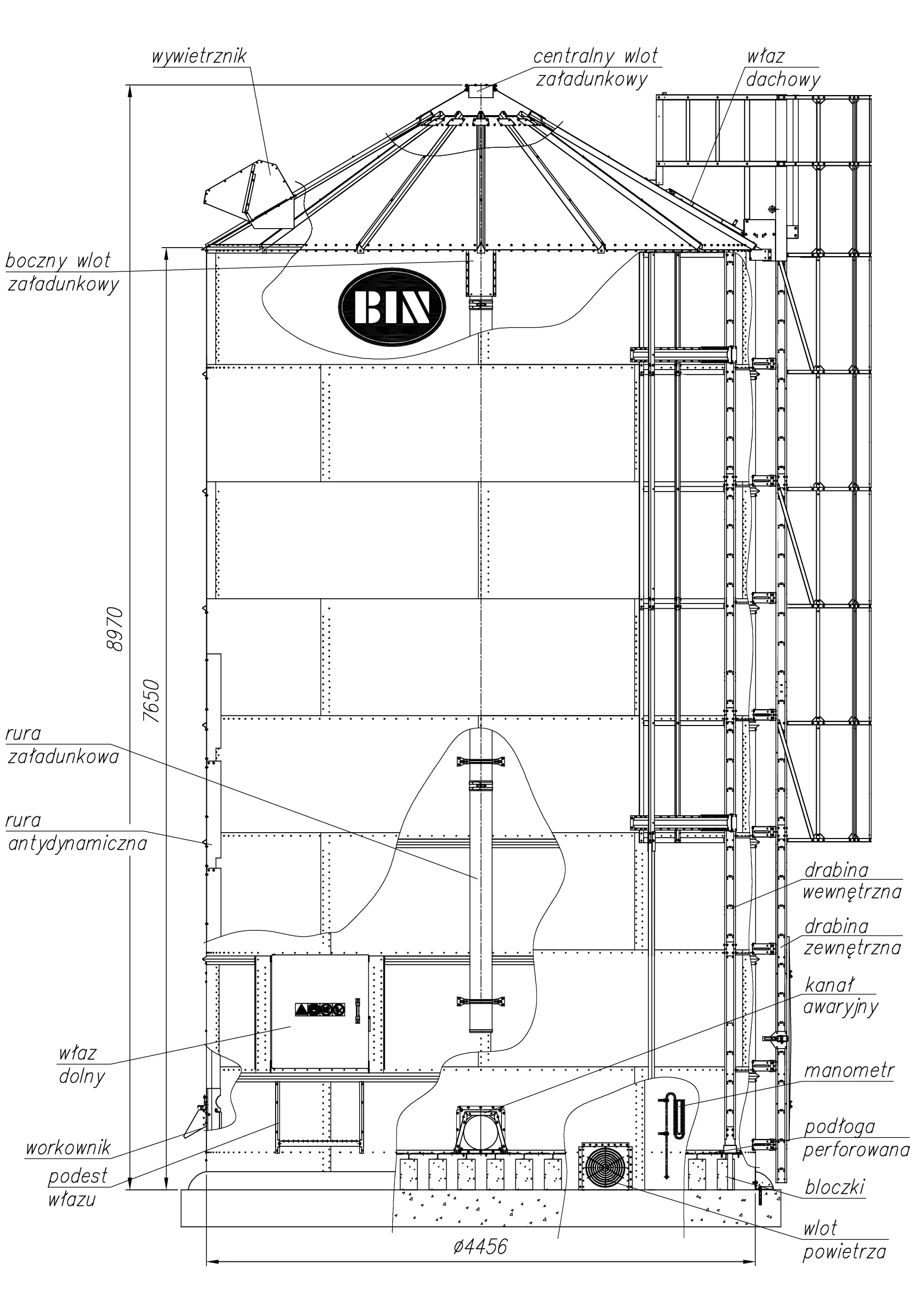

MODEL NBIN60W

MODEL NBIN60WW

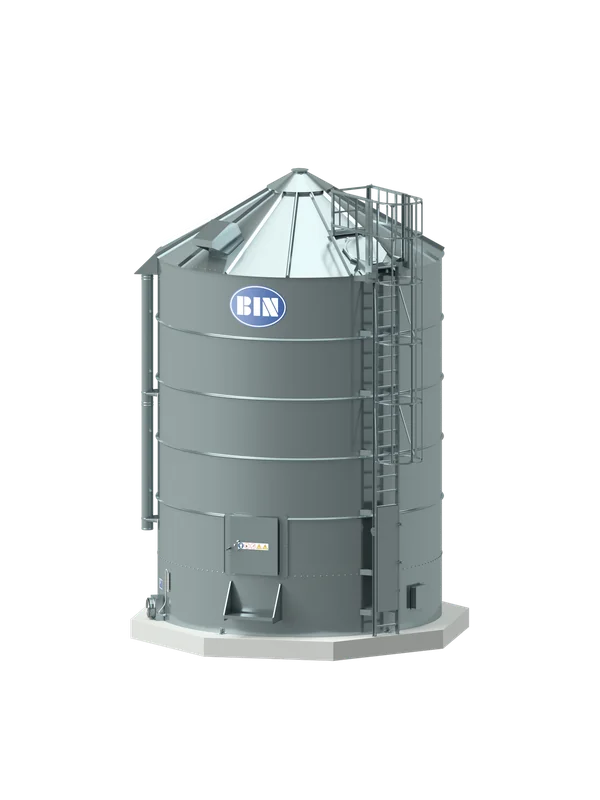

Silosy płaskodenne BIN typu BIN60

Kategoria:Silosy płaskodenne BIN
Podłoga:Płaska
Blacha:Płaska
Ładowność:od 57,7t do 91t
Średnica:4,46m

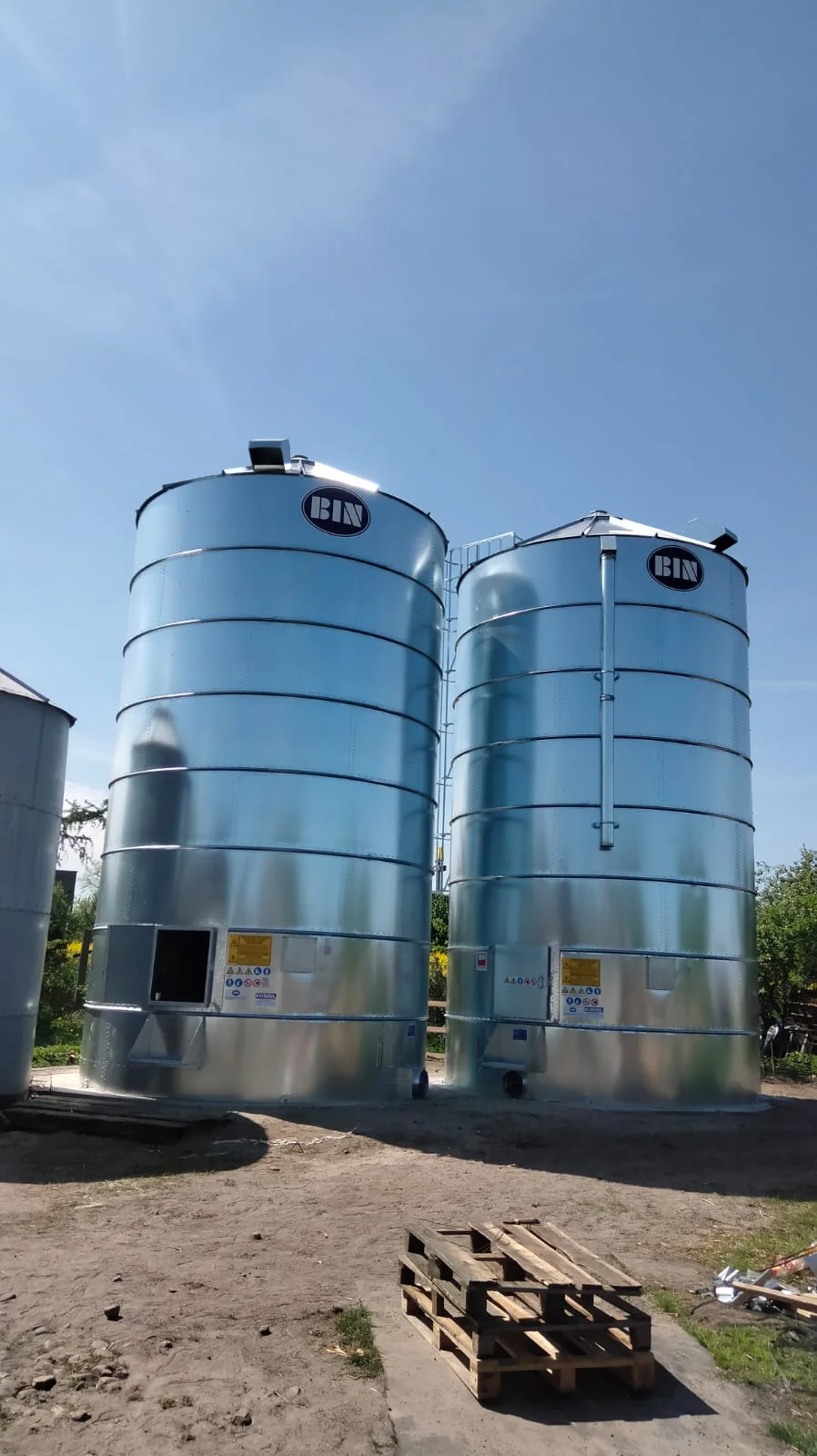

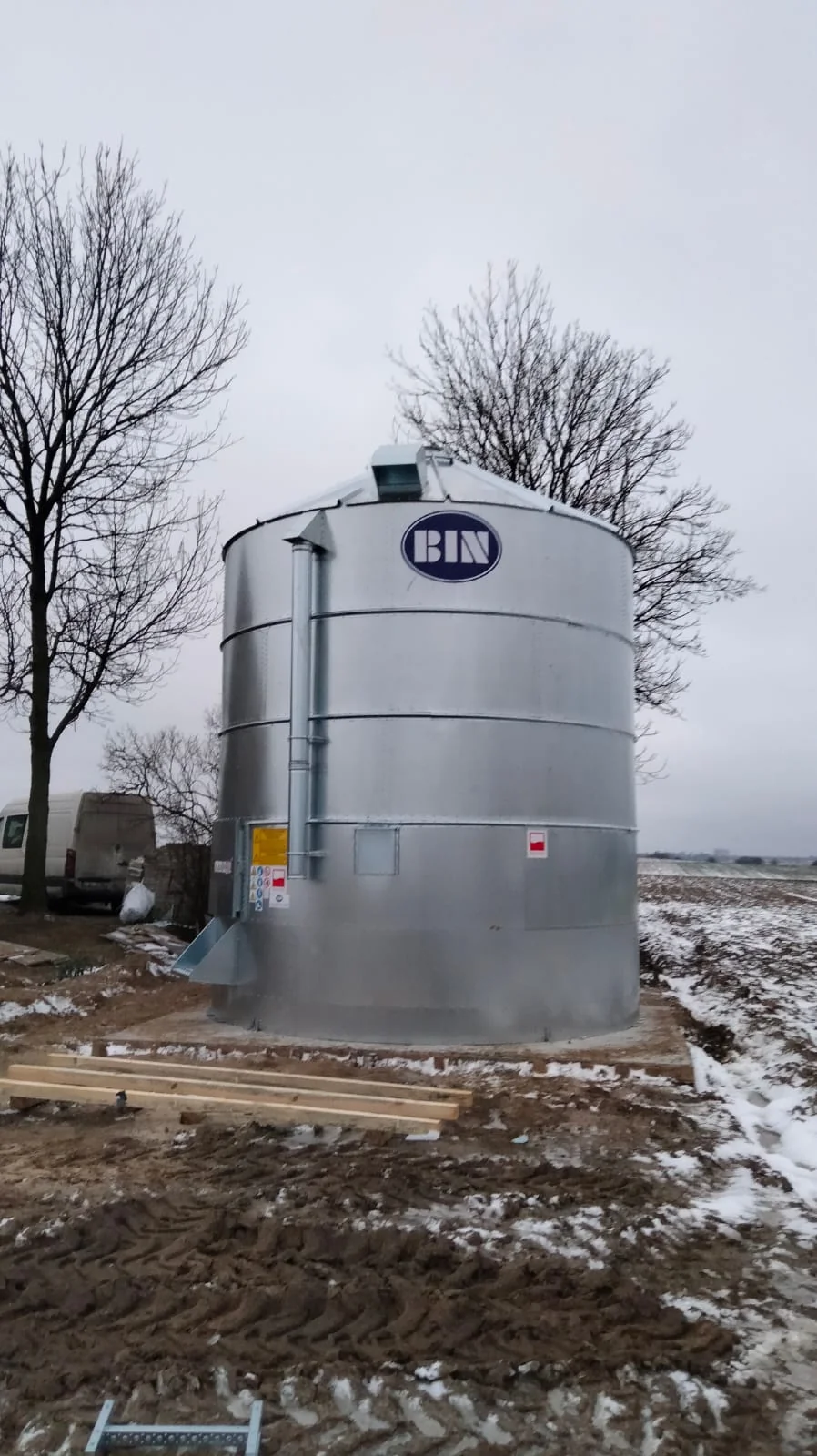

Silosy typu BIN60 o średnicy 4,46 m i ładowności od 57,7t do 91t są przeznaczone do przechowywania ziarna. Dostępne są w pięciu modelach: NBIN60, NBIN60R, NBIN60W, NBIN60WR, NBIN60WW.

Cennik

Dane techniczne

model	NBIN60	NBIN60R	NBIN60W	NBIN60WR	NBIN60WW
pojemność(objętość)	76,9m³	76,9m³	91,7m³	91,7m³	121,3m³
ładowność dlapszenicy o ciężarze 750kg/m³	57,7t	57,7t	68,8t	68,8t	91t
wysokość dowlotu załadunkowego	6,12m	6,12m	7,07m	7,07m	8,97m
średnica	4,46m	4,46m	4,46m	4,46m	4,46m
masa nettoelementów silosu	1475kg	1516kg	1699kg	1741kg	2062kg
masa i ilośćbloczków betonowych	144szt. (1339kg)	144szt. (1339kg)	144szt. (1339kg)	144szt. (1339kg)	144szt. (1339kg)

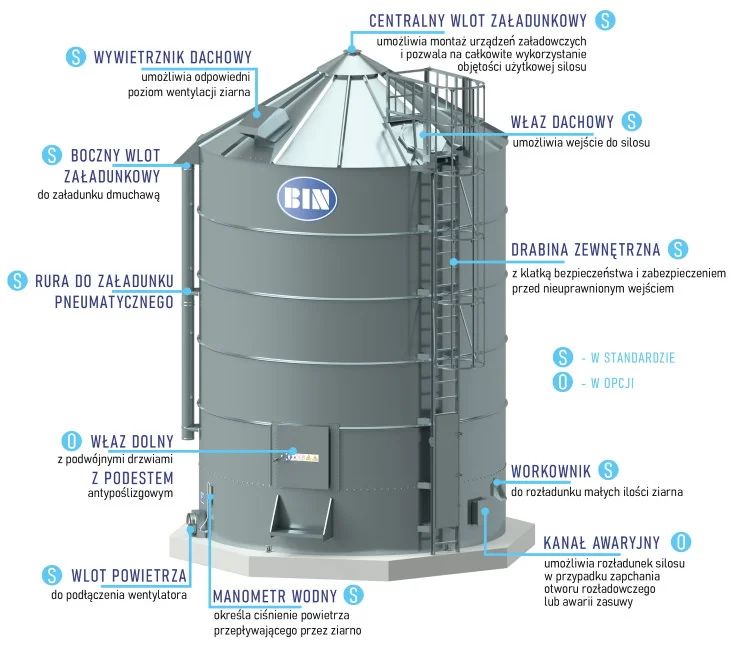

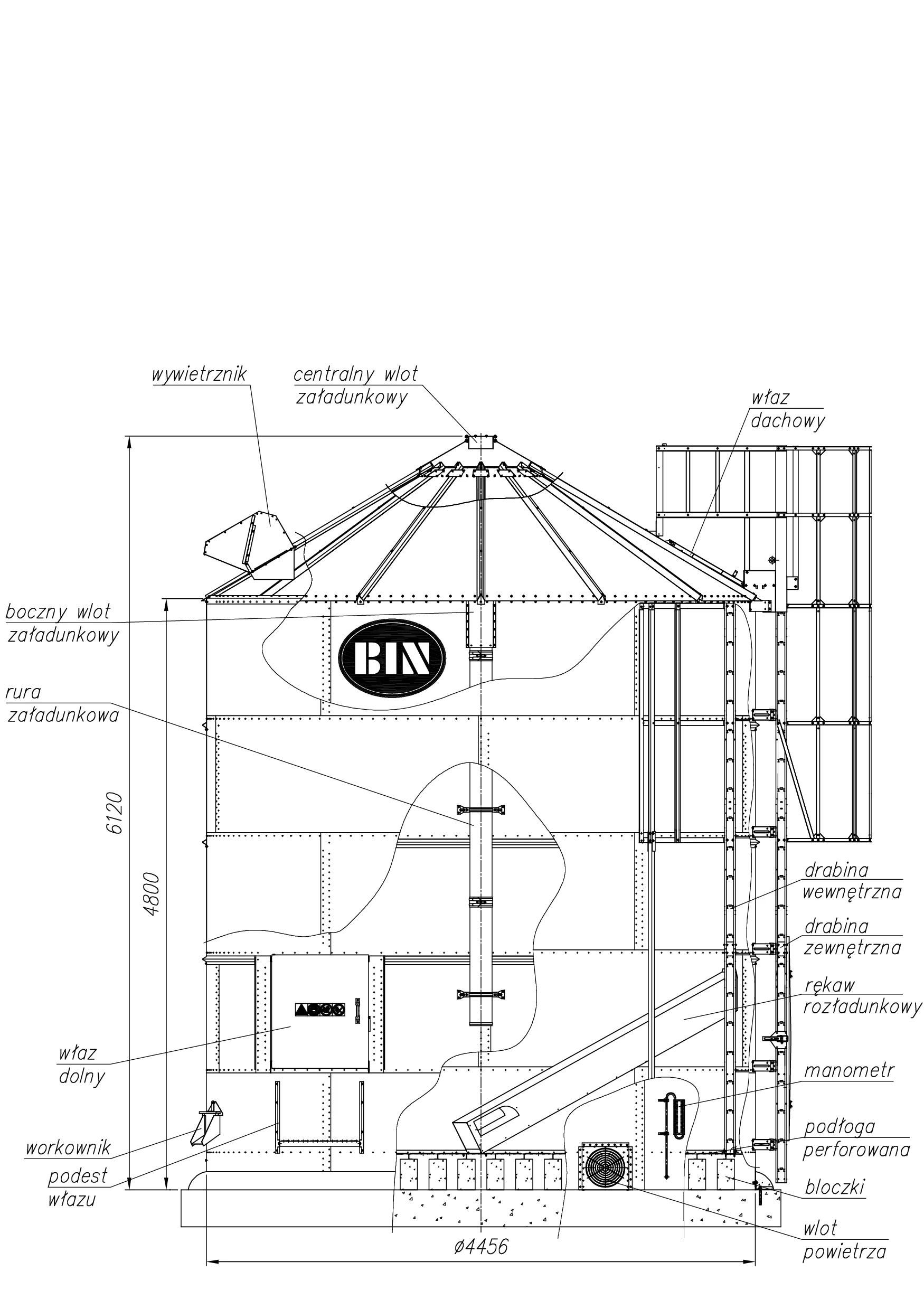

Wyposażenie standardowe

Podstawowe elementy:

✓ płaszcz z blachy płaskiej
✓ kotwy do mocowania do fundamentu
✓ dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
✓ zestaw elementów złącznych stalowych z powłoką antykorozyjną

Środki dostępu:

✓ właz dachowy z osłonami
✓ drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
✓ drabina wewnętrzna z klatką bezpieczeństwa
✓ właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym w silosie NBIN60WW

Wentylacja:

✓ podłoga stalowa perforowana na całej powierzchni
✓ wlot powietrza do podłączenia wentylatora o średnicy 310mm
✓ manometr wodny
✓ wywietrznik dachowy 1szt.

Załadunek i rozładunek:

✓ centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
✓ boczny wlot załadunkowy w silosach NBIN60, NBIN60R, NBIN60W i NBIN60WR
✓ rura załadunkowa do bocznego wlotu o długości 3m w silosach NBIN60 i NBIN60R i o długości 4m w silosach NBIN60W i NBIN60WR
✓ workownik w silosach NBIN60, NBIN60R, NBIN60W i NBIN60WR
✓ rura antydynamiczna workownika w silosach NBIN60W i NBIN60WR
✓ rękaw rozładowczy w silosach NBIN60R i NBIN60WR
✓ kanał awaryjny w silosie NBIN60WW

Wyposażenie opcjonalne

Środki dostępu:

☐ właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym dla silosów, które nie mają go standardowo
☐ pomost eksploatacyjny

Wentylacja:

☐ wentylator tłoczący powietrze (polecany PPZ)
☐ wentylator wyciągowy na dachu OWS250-10-200
☐ sonda temperatury 4-punktowa dla silosów NBIN60 i NBIN60R, 6-punktowa dla silosów NBIN60W i NBIN60WR i 8-punktowa dla silosu NBIN60WW
☐ nagrzewnica powietrza o mocy 4,5kW

Załadunek i rozładunek:

☐ boczny wlot załadunkowy i rury załadunkowe dla silosu NBIN60WW
☐ rękaw rozładowczy dla silosów, które nie mają go standardowo
☐ przedłużenie rękawa rozładowczego
☐ workownik z rurą antydynamiczną dla silosu NBIN60WW
☐ kanał awaryjny dla silosów bez rękawa rozładowczego
☐ moduł kontroli silosu MKS-100
☐ przenośnik rozładowczy podpodłogowy ślimakowy polecany PS160
☐ przenośnik ślimakowy wewnętrzny PSW60 (wybierak)
☐ dmuchawa do transportu ziarna
☐ przenośnik ślimakowy pionowy

Zalecany sposób załadunku i rozładunku

załadunek	rozładunek
dmuchawa do ziarna PPZ	workownik
przenośnik ślimakowy pionowy PS220-PN	uniwersalny przenośnik ślimakowy przez rękaw rozładowczy
przenośnik kubełkowy PK250	ślimakowy przenośnik podpodłogowy PS160 lub PS220 współpracujący z wybierakiem PSW60

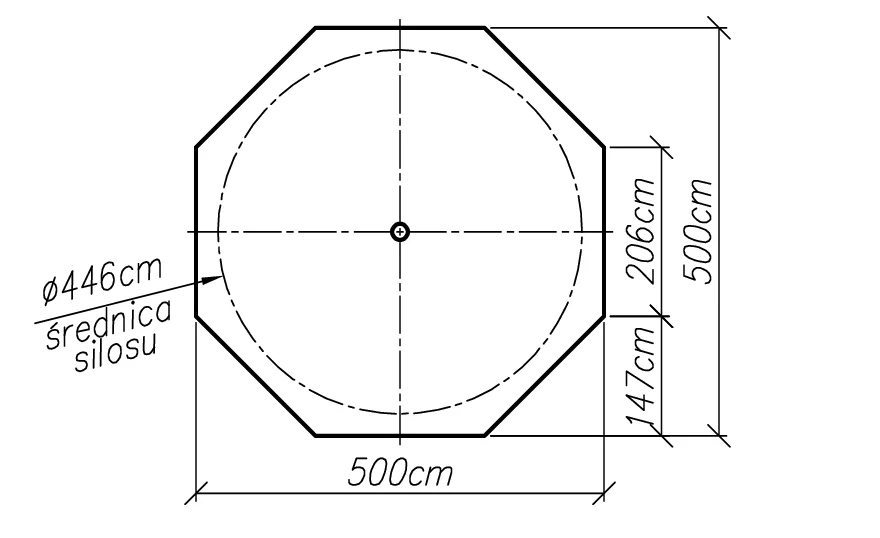

Wytyczne płyty fundamentowej

typ silosu	BIN60
minimalna grubość płyty	30cm
minimalna klasa betonu	C20/25 (B25)
zbrojenie	stal żebrowana klasy A-III (B500SP) podwójna siatka krzyżowo zbrojona ∅12 co 25cm otulina górna i dolna 5cm siatki obrócone o 45°
ilość drenów(o)	1szt.
