Dane techniczne

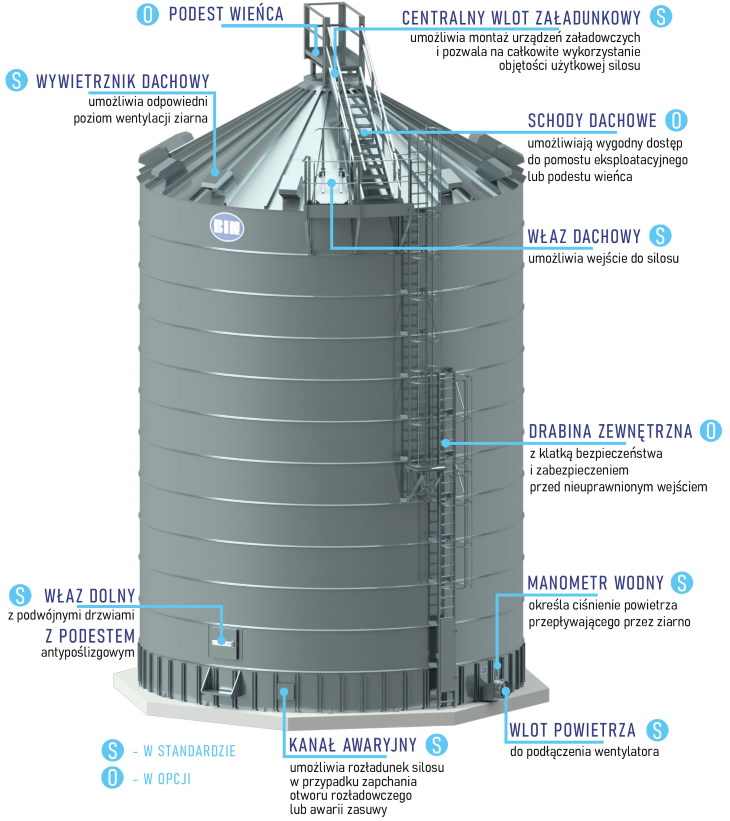

Wyposażenie standardowe

Podstawowe elementy:

• ✓ płaszcz z blachy płaskiej
• ✓ kotwy do mocowania do fundamentu
• ✓ dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
• ✓ zestaw elementów złącznych stalowych z powłoką antykorozyjną

Środki dostępu:

• ✓ właz dachowy z platformą dostępową i osłonami
• ✓ drabina wewnętrzna z klatką bezpieczeństwa
• ✓ właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym

Wentylacja:

• ✓ podłoga stalowa perforowana na całej powierzchni
• ✓ wlot powietrza do podłączenia wentylatora o średnicy 400mm
• ✓ manometr wodny
• ✓ wywietrzniki dachowe 12szt.

Załadunek i rozładunek:

• ✓ centralny wlot załadunkowy w szczycie dachu o średnicy 300mm
• ✓ kanał awaryjny

Wyposażenie opcjonalne

Środki dostępu:

• ☐ drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem i podestem spoczynkowym
• ☐ schody spiralne
• ☐ schody dachowe
• ☐ podest wieńca
• ☐ pomost eksploatacyjny

Wentylacja:

• ☐ wentylator tłoczący powietrze (polecany PPZ)
• ☐ uniwersalny wlot powietrza i rozdzielacz do podłączenia jednego wentylatora do dwóch silosów
• ☐ wentylator wyciągowy na dachu OWS250-500+
• ☐ sonda temperatury 12-punktowa dla silosów NBIN500 i NBIN501, 14-punktowa dla silosów NBIN501W

Załadunek i rozładunek:

• ☐ przenośnik kubełkowy
• ☐ moduł kontroli silosu MKS-100
• ☐ przenośnik rozładowczy podpodłogowy ślimakowy polecany PS220
• ☐ przenośnik ślimakowy wewnętrzny PSW500 (wybierak)

Zalecany sposób załadunku i rozładunku

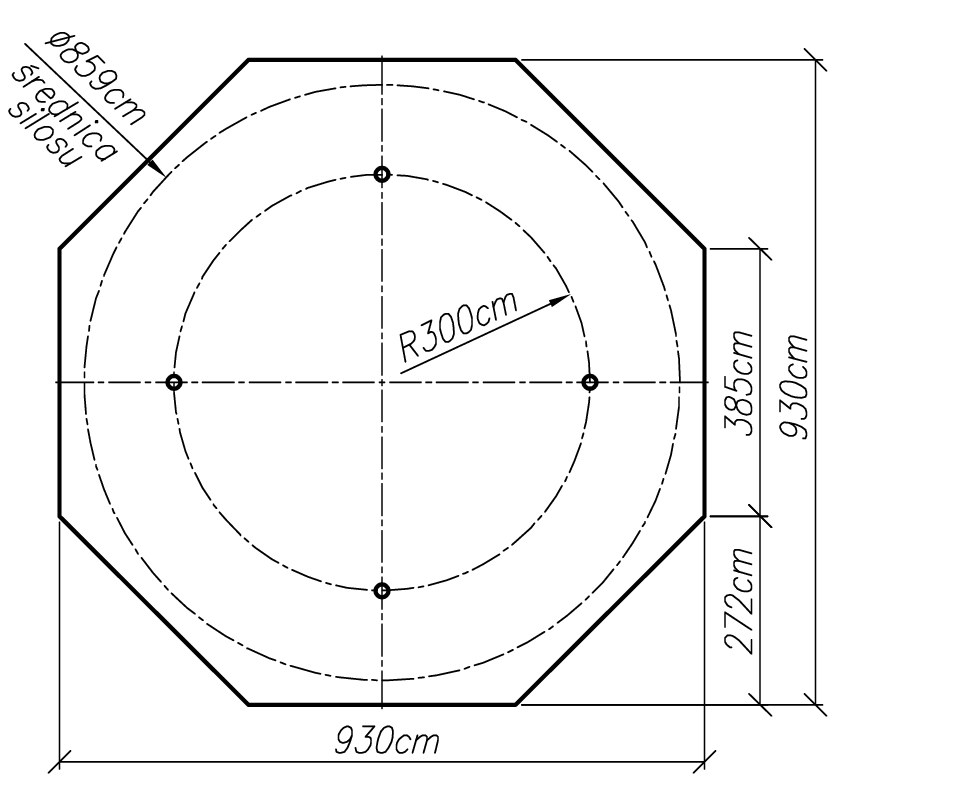

Wytyczne płyty fundamentowej

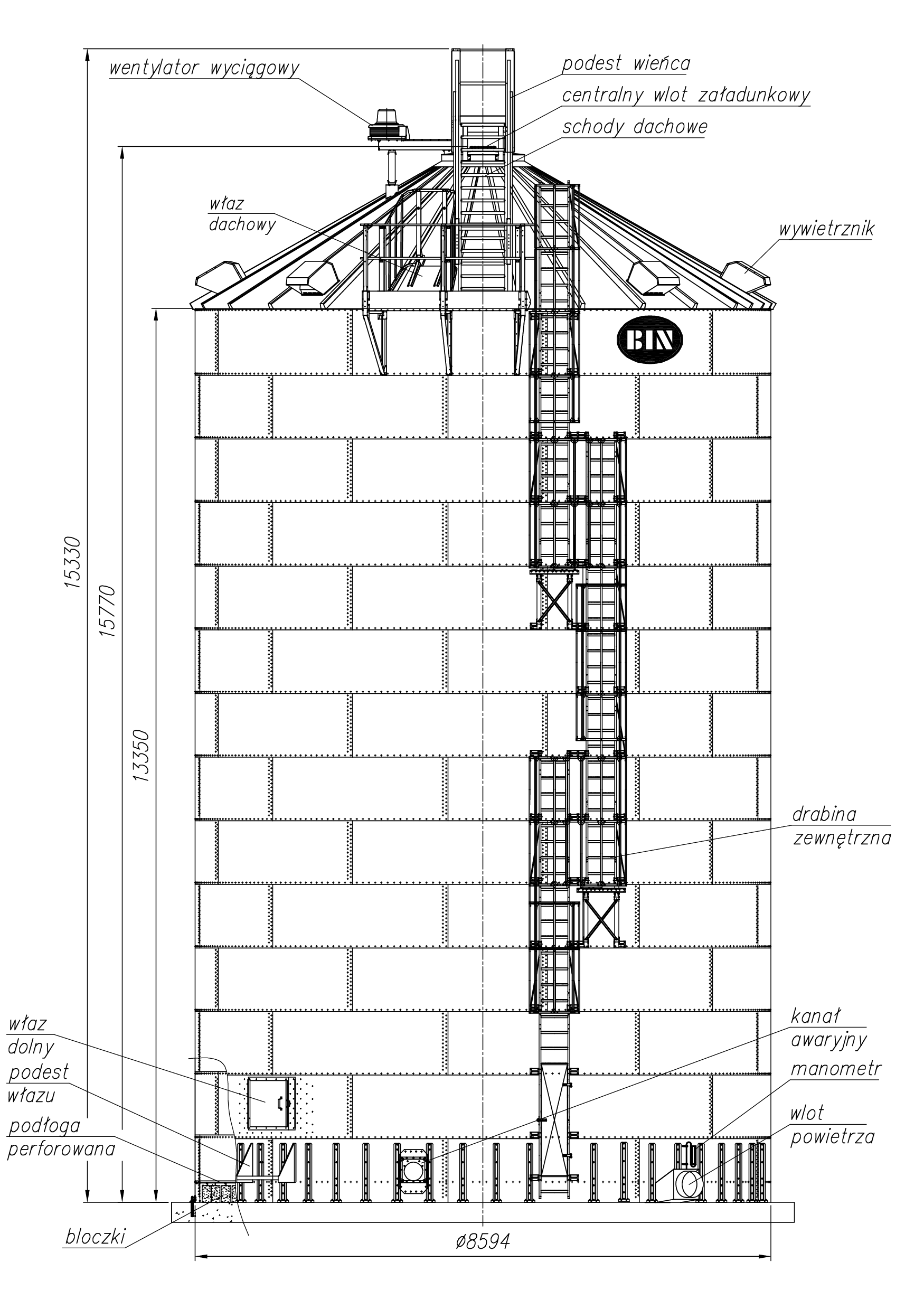

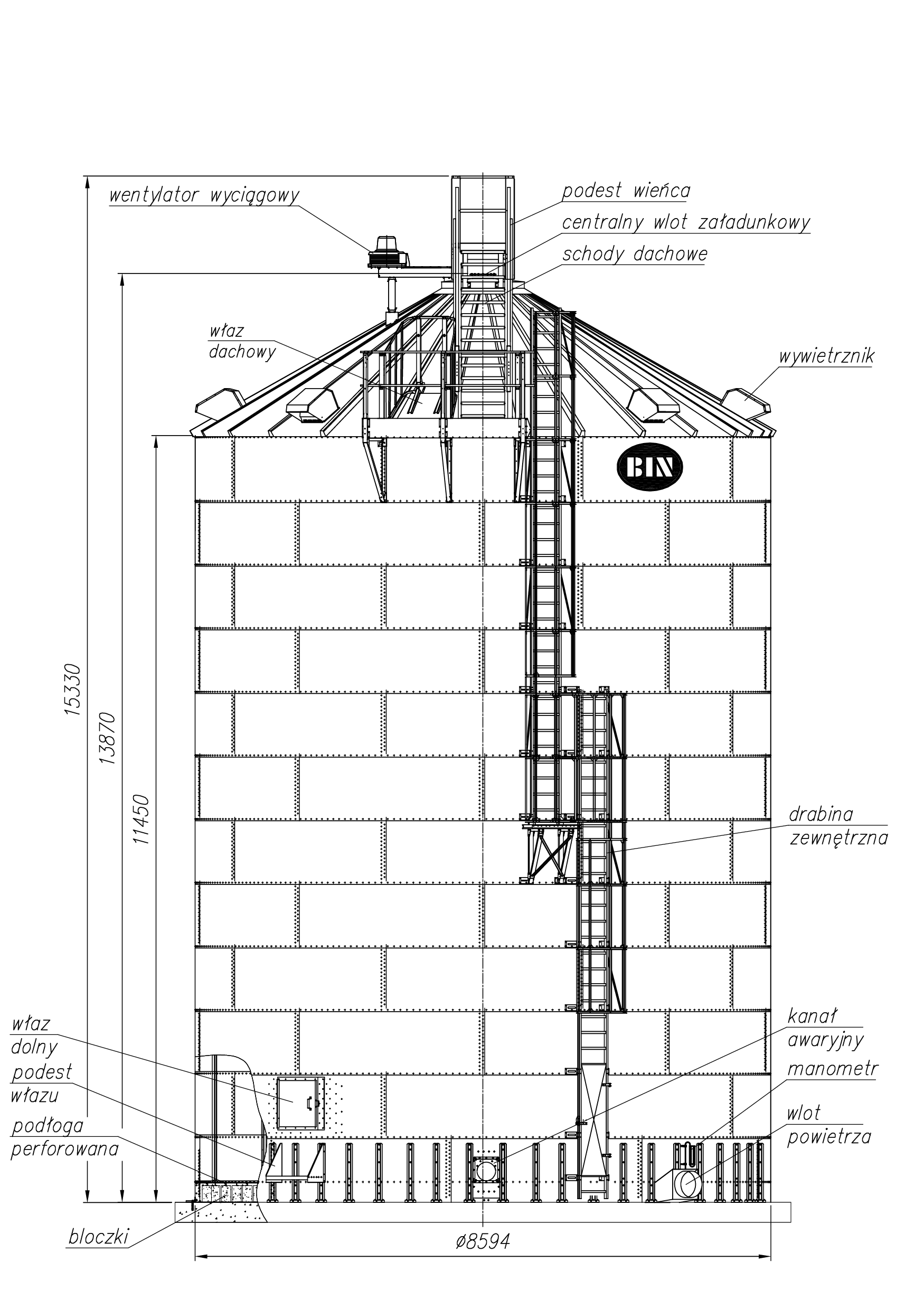

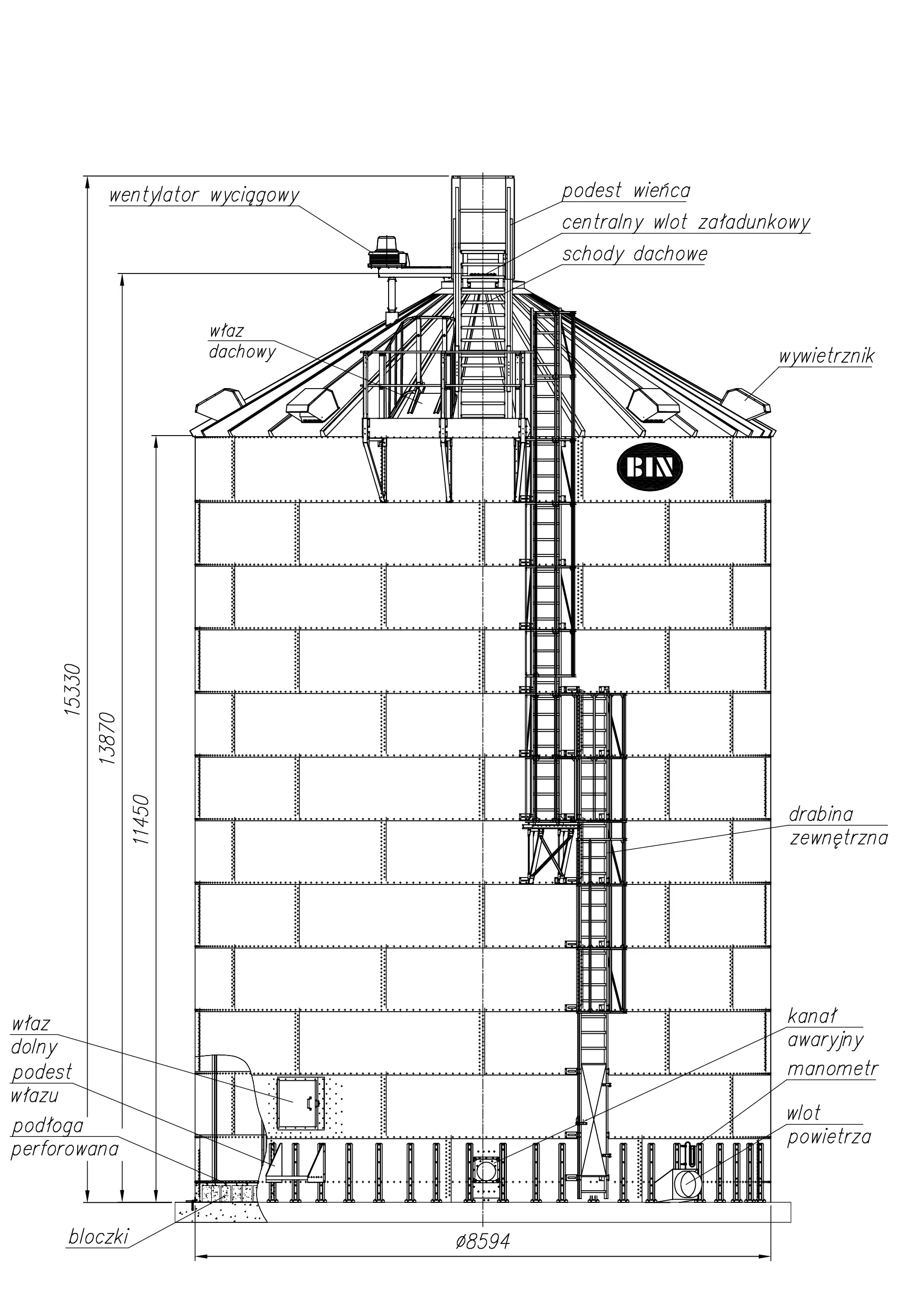

Rysunki techniczne
