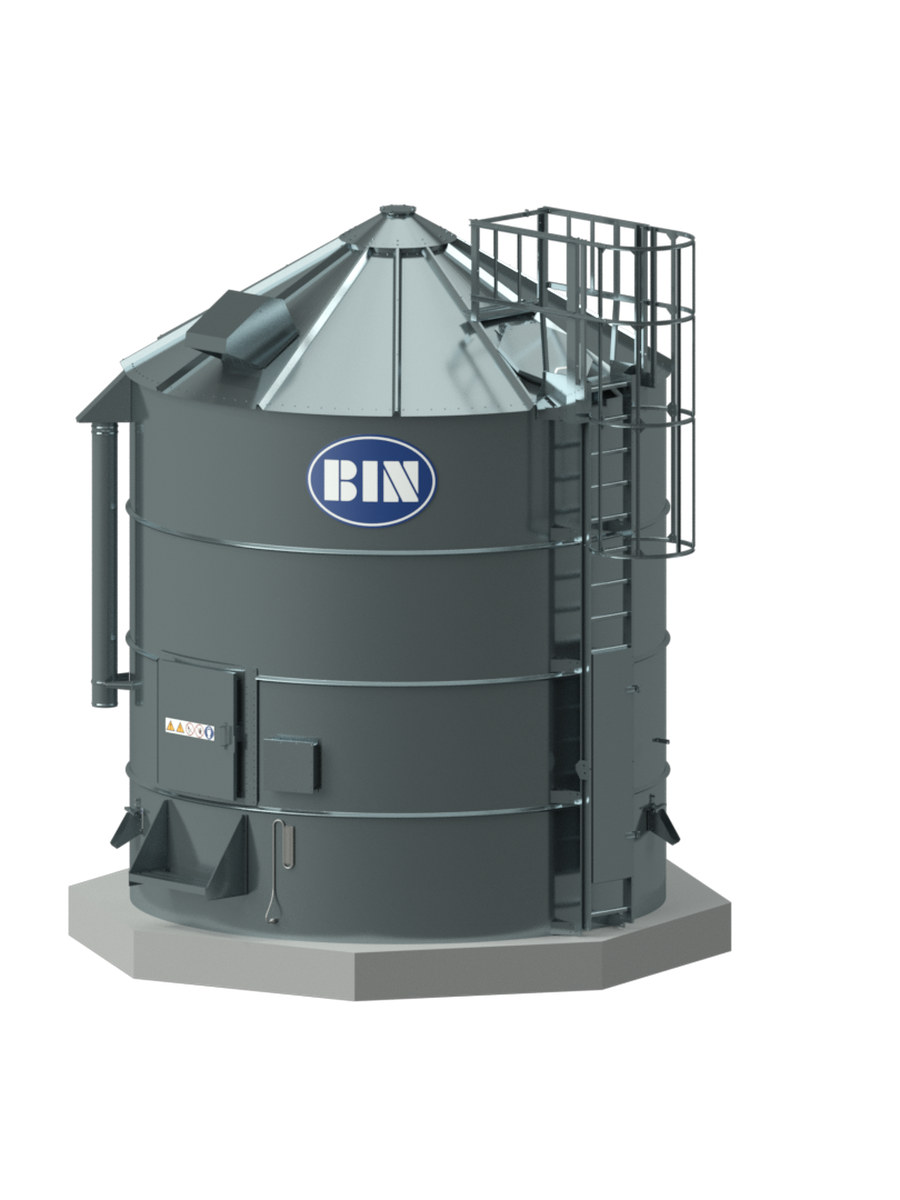

MODEL NBIN40

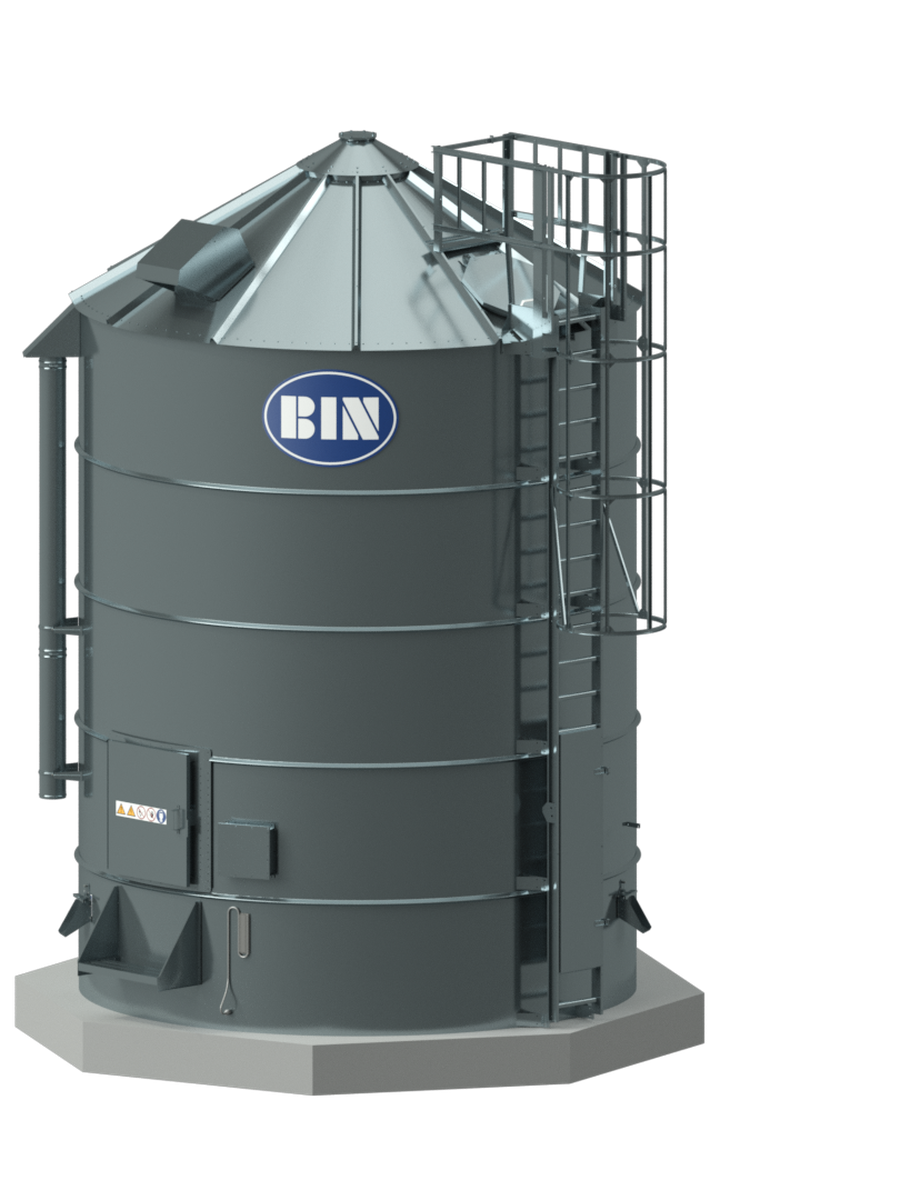

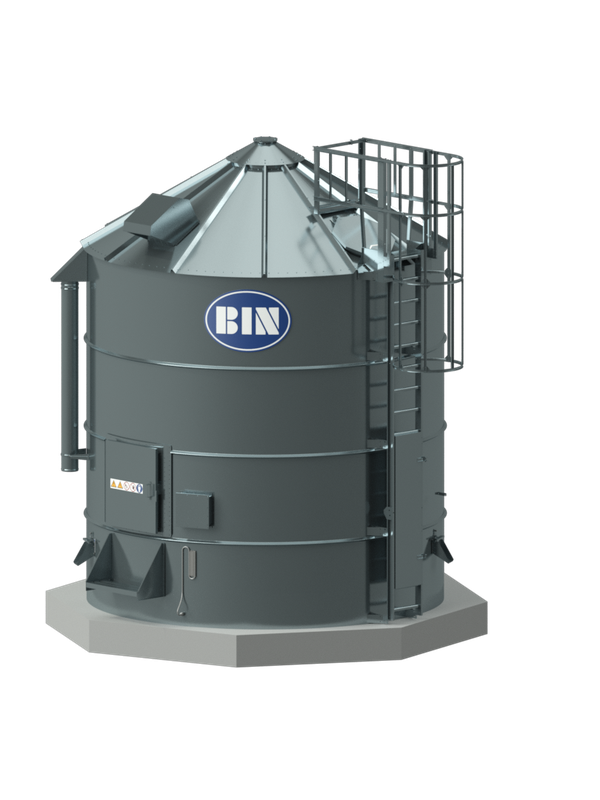

MODEL NBIN40N

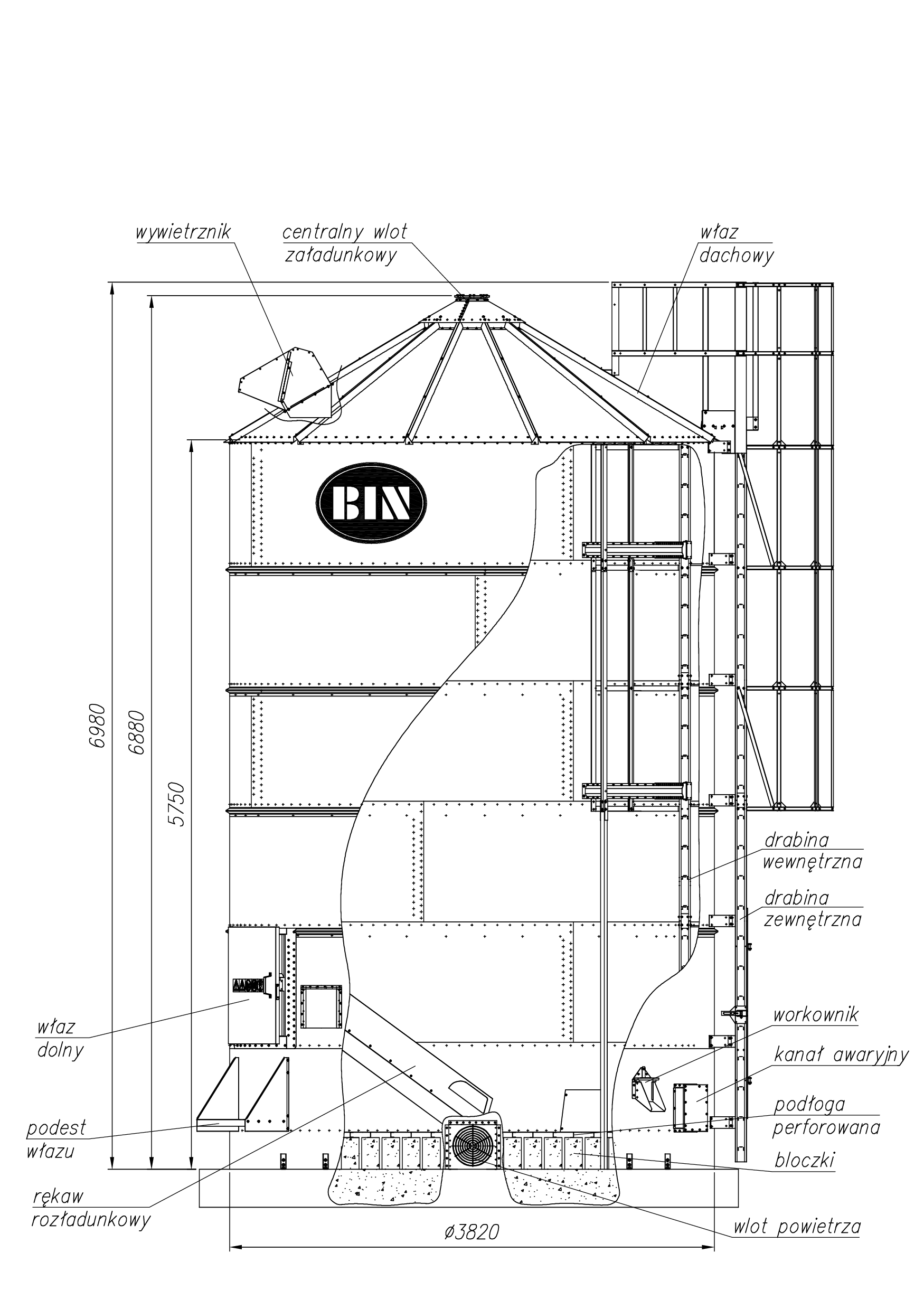

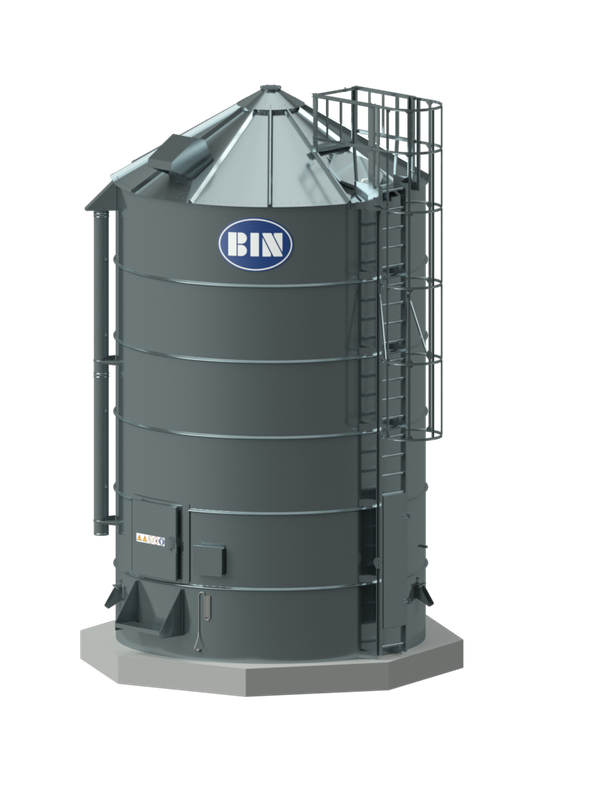

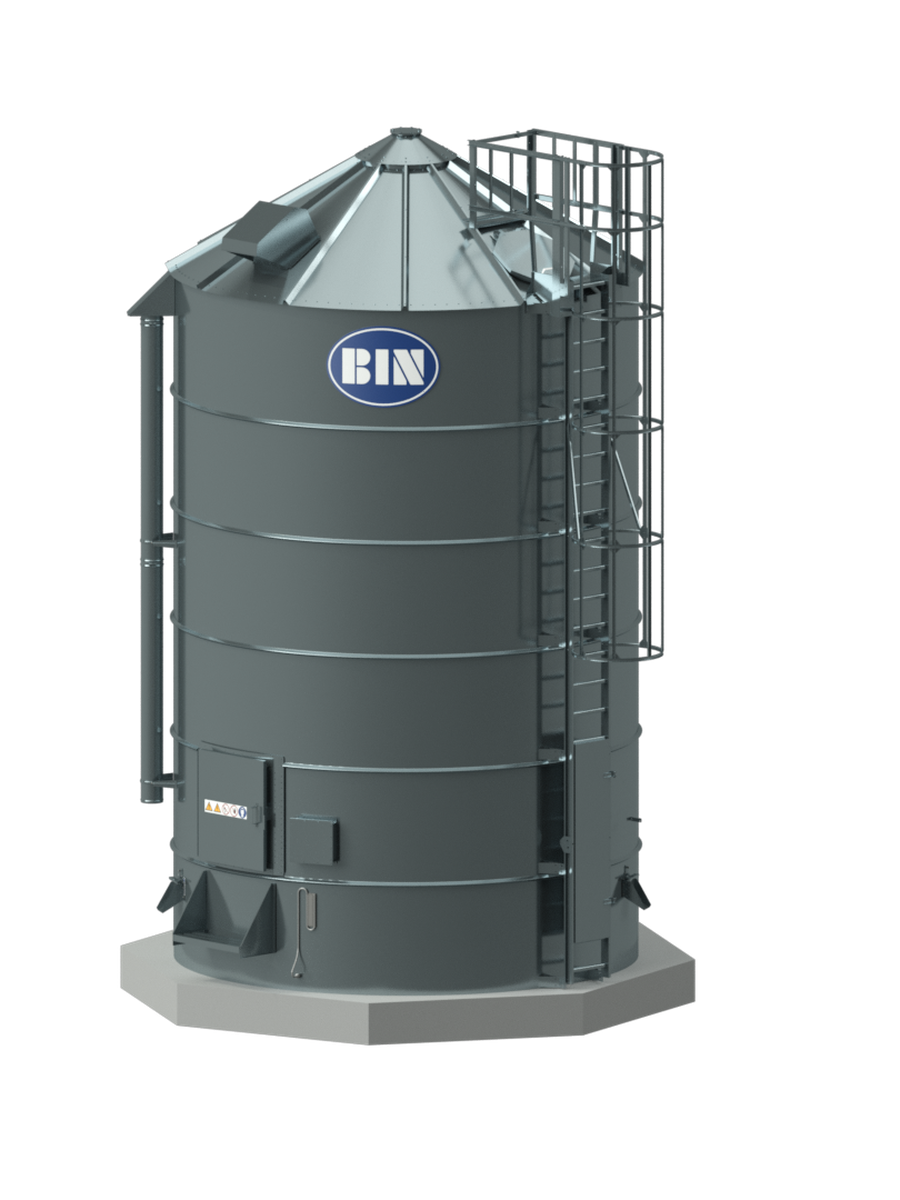

MODEL NBIN40W

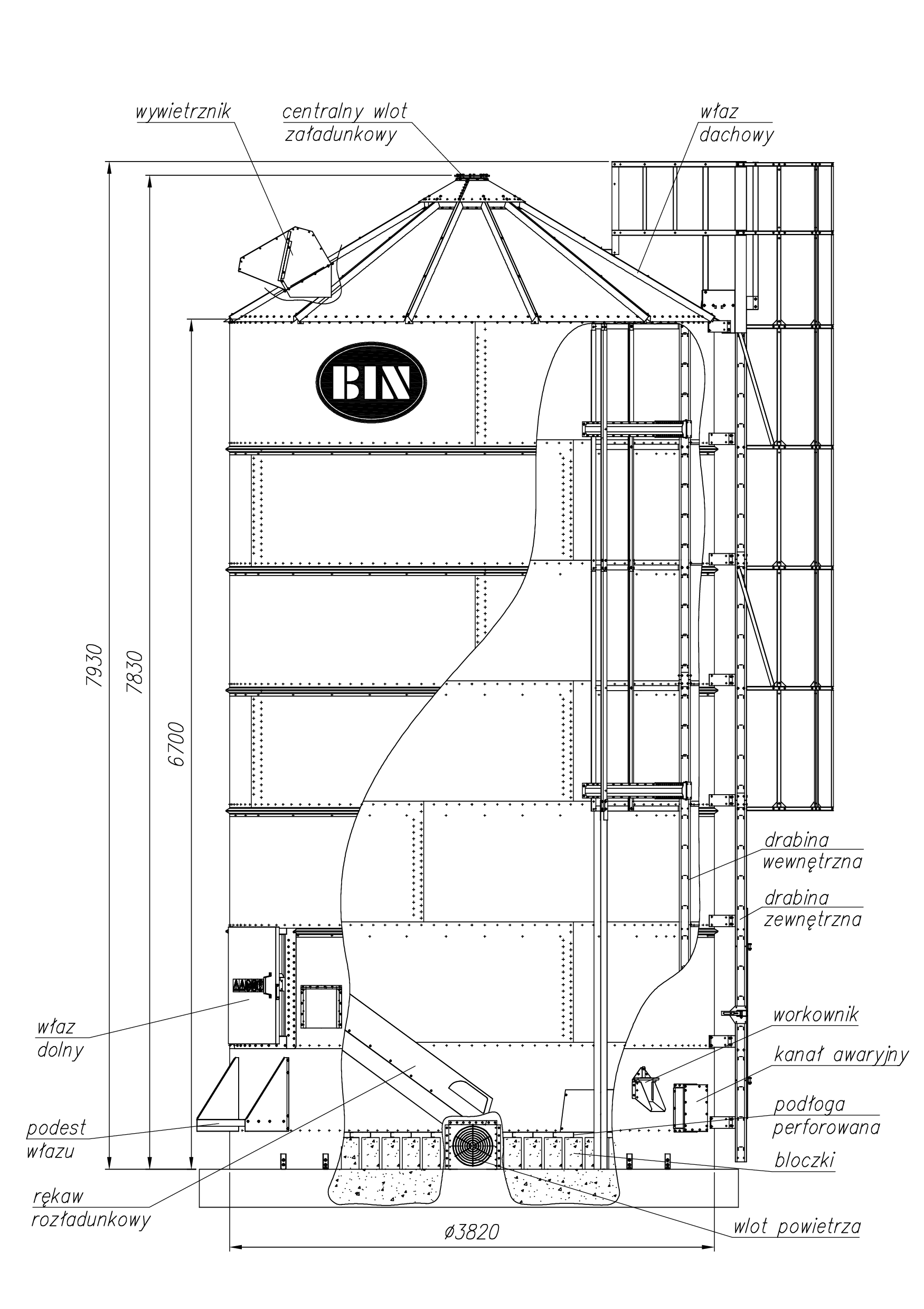

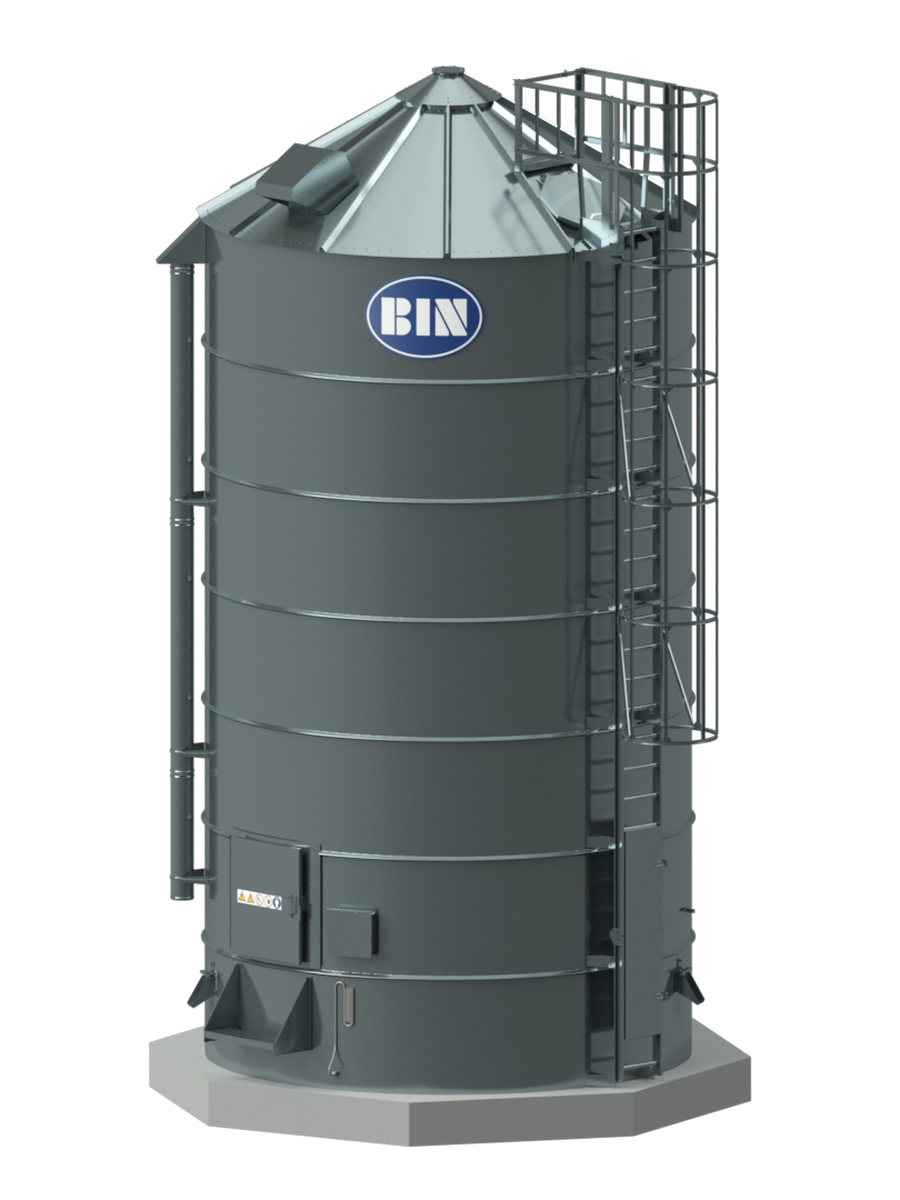

MODEL NBIN40WW

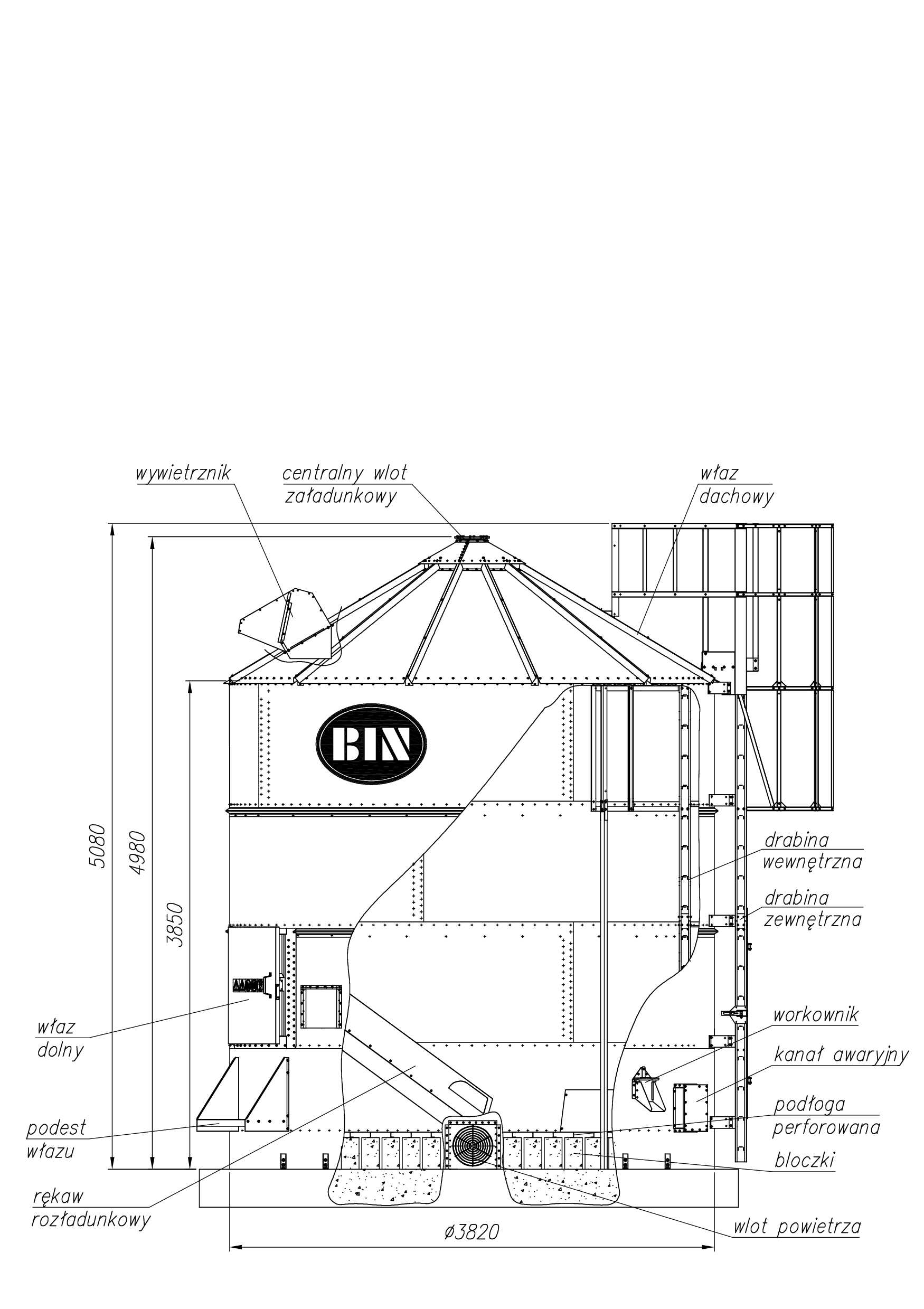

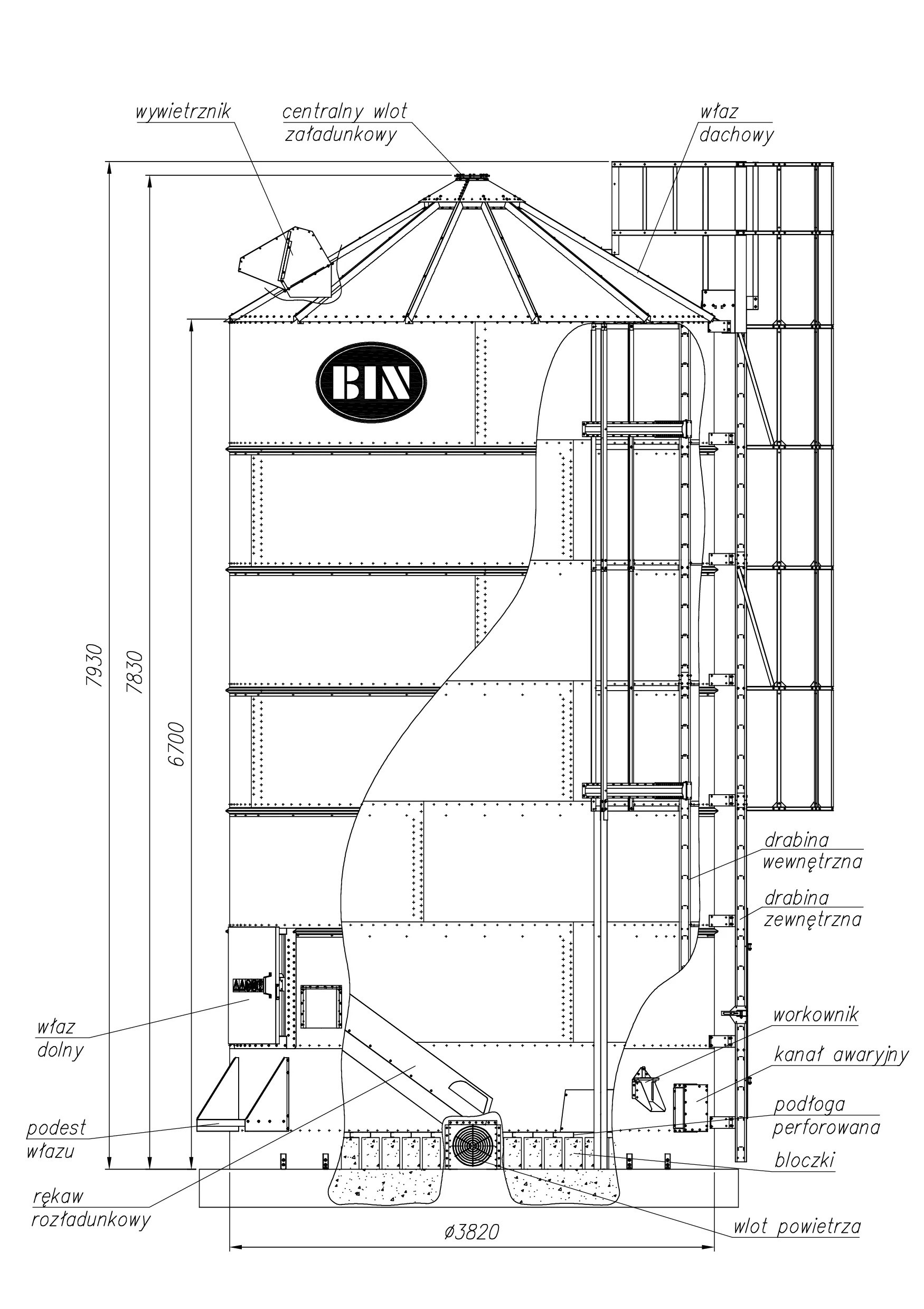

Silosy płaskodenne BIN typu BIN40

Kategoria:Silosy płaskodenne BIN
Podłoga:Płaska
Blacha:Płaska
Ładowność:od 35t do 61t
Średnica:3,82m

Silosy typu BIN40 o średnicy 3,82 m i ładowności od 35t do 61t są przeznaczone do przechowywania ziarna. Dostępne są w czterech modelach: NBIN40, NBIN40N, NBIN40W, NBIN40WW.

Cennik

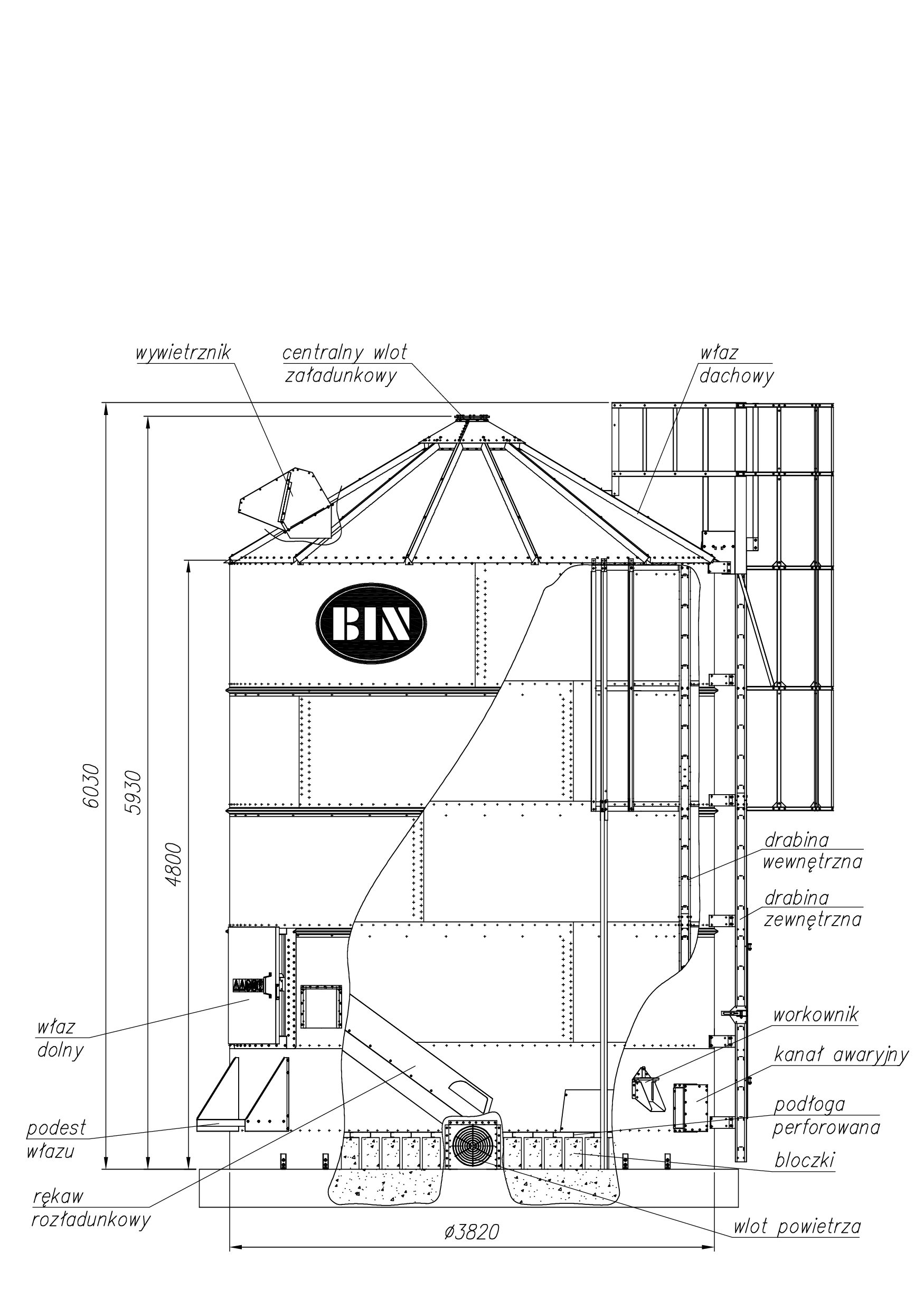

Dane techniczne

model	NBIN40N	NBIN40	NBIN40W	NBIN40WW
pojemność (objętość)	45m³	56m³	67m³	78m³
ładowność dla pszenicy o ciężarze 780kg/m³	35t	44t	52t	61t
wysokość do wlotu załadunkowego	4,98m	5,93m	6,88m	7,83m
średnica	3,82m	3,82m	3,82m	3,82m

Ładowność i pojemność zostały podane dla silosu wyposażonego w podłogę stalową perforowaną na bloczkach betonowych. W przypadku gdy nie ma podłogi, należy wykonać wylewkę betonową o grubości 10cm wewnątrz silosu, pojemność jest wtedy większa o około 2m³ od podanej w tabeli.

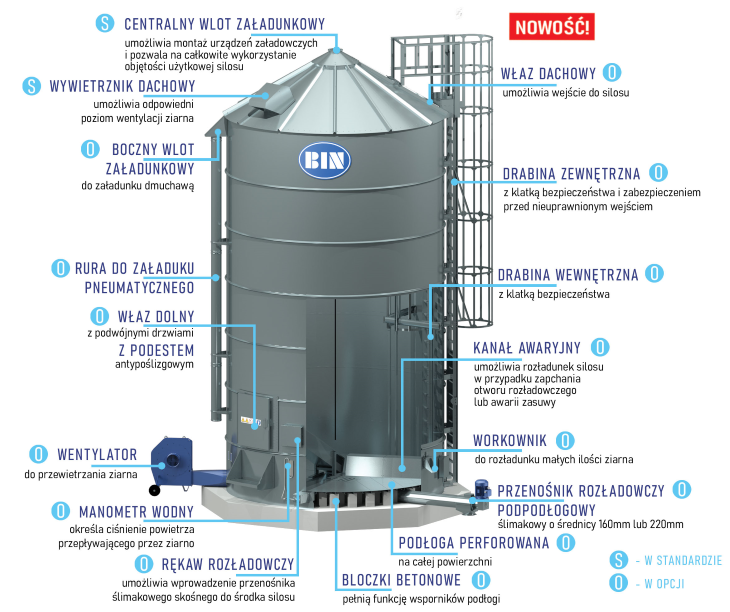

Wyposażenie standardowe

Podstawowe elementy:

✓ płaszcz z blachy płaskiej
✓ kotwy do mocowania do fundamentu
✓ dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
✓ zestaw elementów złącznych stalowych z powłoką antykorozyjną

Środki dostępu:

✓ otwór serwisowy w dachu

Wentylacja:

✓ wywietrznik dachowy 1szt.

Załadunek i rozładunek:

✓ centralny wlot załadunkowy w szczycie dachu o średnicy 200mm

Wyposażenie opcjonalne

Środki dostępu:

☐ właz dachowy z osłonami
☐ drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
☐ drabina wewnętrzna z klatką bezpieczeństwa
☐ właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym

Wentylacja:

☐ podłoga stalowa perforowana na całej powierzchni
☐ zestaw doszczelniający podłogi stalowej do magazynowania materiałów drobnych np. rzepaku
☐ wlot powietrza do podłączenia wentylatora o średnicy 180mm lub 310mm
☐ wentylator tłoczący powietrze (polecany PPZ)
☐ wentylator wyciągowy na dachu OWS250-10-200
☐ sonda temperatury 4-punktowa dla silosów NBIN40N i NBIN40, 6-punktowa dla silosów NBIN40W i NBIN40WW
☐ manometr wodny
☐ nagrzewnica powietrza o mocy 4,5kW

Załadunek i rozładunek:

☐ boczny wlot załadunkowy i rury załadunkowe
☐ dmuchawa do transportu ziarna
☐ przenośnik ślimakowy pionowy
☐ przenośnik ślimakowy skośny
☐ wsyp lejowy montowany do wsypu centralnego – do załadunku skośnym przenośnikiem ślimakowym
☐ rękaw rozładowczy
☐ przedłużenie rękawa rozładowczego
☐ kanał awaryjny dla silosów bez rękawa rozładowczego
☐ workownik (z rurą antydynamiczną w silosach NBIN40W i NBIN40WW)
☐ moduł kontroli silosu MKS-100
☐ przenośnik rozładowczy podpodłogowy ślimakowy polecany PS160

Zalecany sposób załadunku i rozładunku

załadunek	rozładunek
dmuchawa do ziarna PPZ	workownik
skośny przenośnik ślimakowy	uniwersalny przenośnik ślimakowy przez rękaw rozładowczy
przenośnik ślimakowy pionowy PS220-PN	ślimakowy przenośnik podpodłogowy PS160

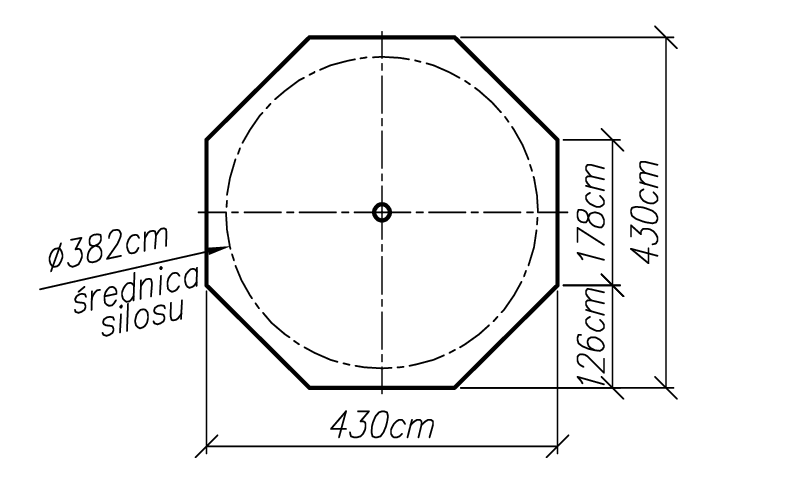

Wytyczne płyty fundamentowej

typ silosu	BIN40
minimalna grubość płyty	30cm
minimalna klasa betonu	C20/25 (B25)
zbrojenie	stal żebrowana klasy A-IIIN (B500SP) podwójna siatka krzyżowo zbrojona ∅12 co 25cm otulina górna i dolna 5cm siatki obrócone o 45°
ilość drenów (o)	1szt.
