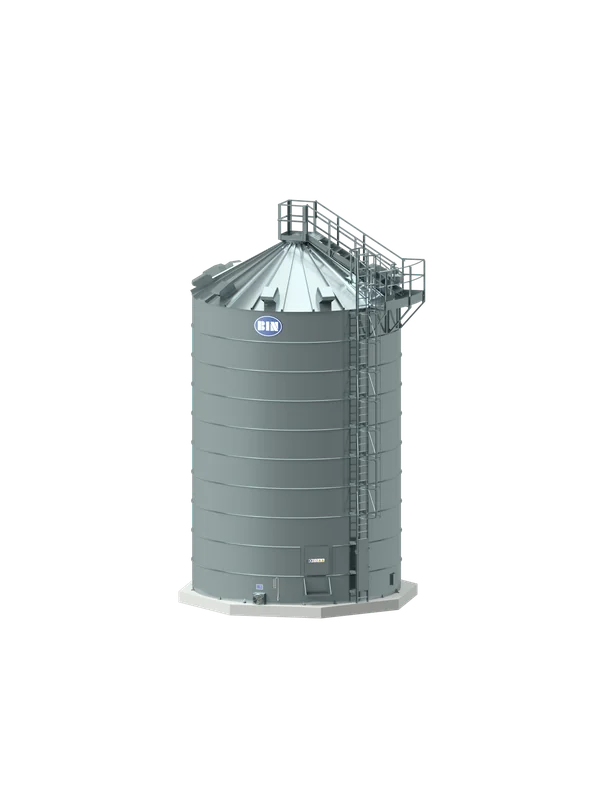

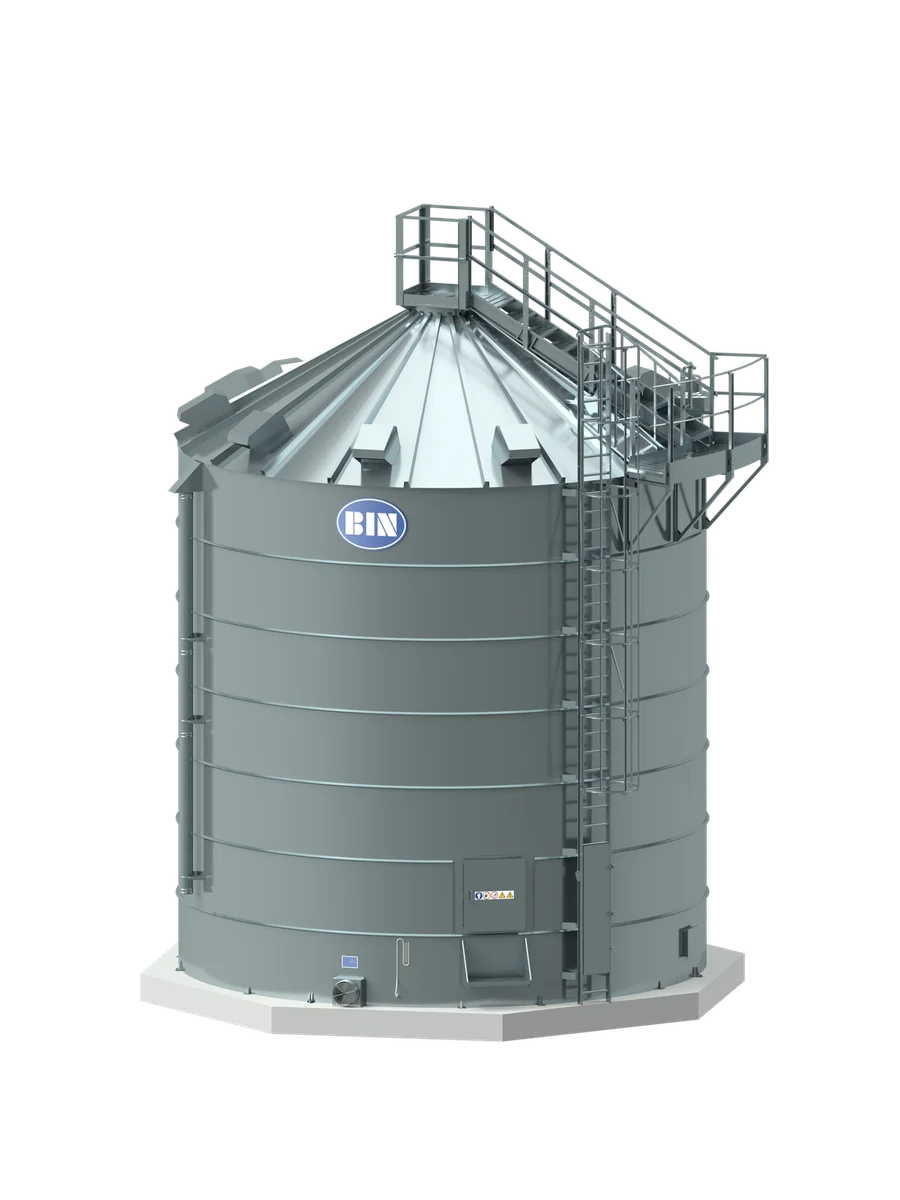

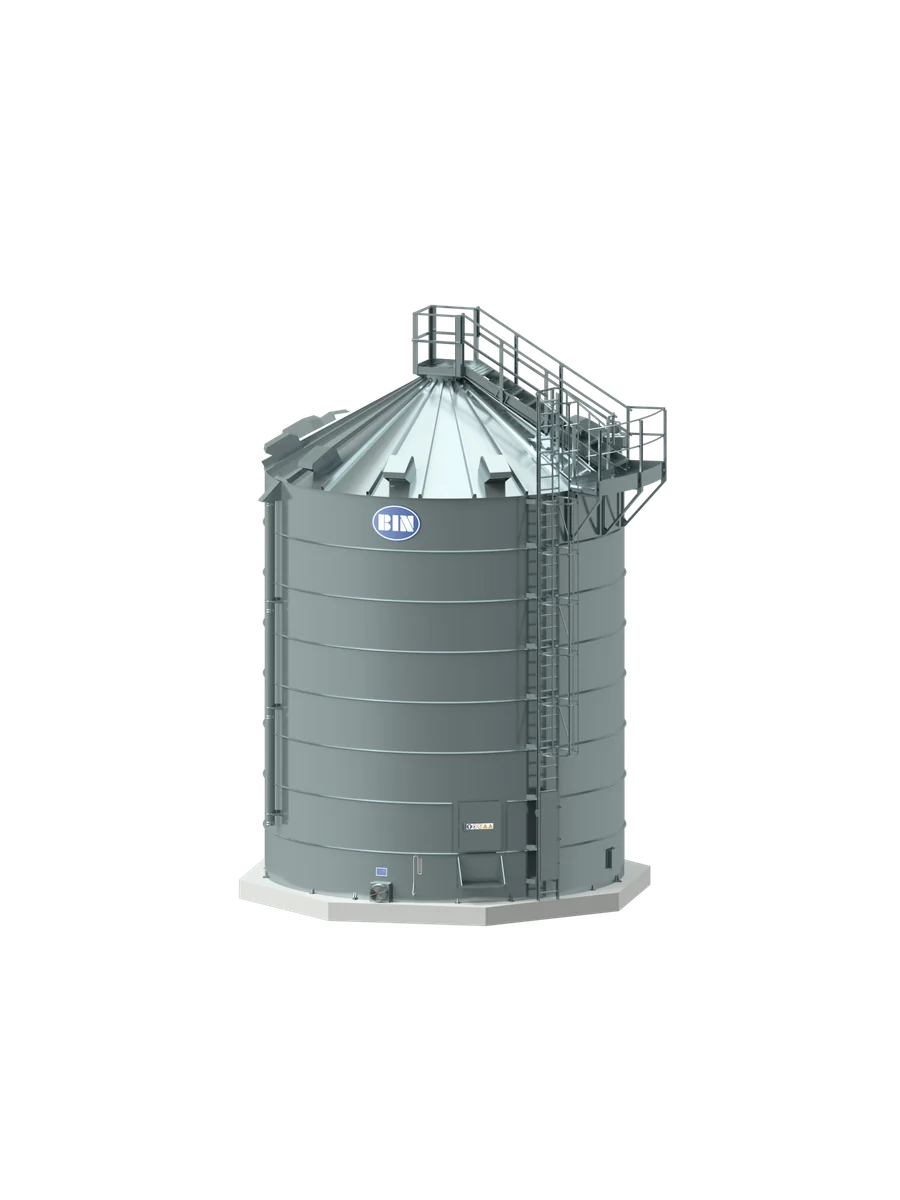

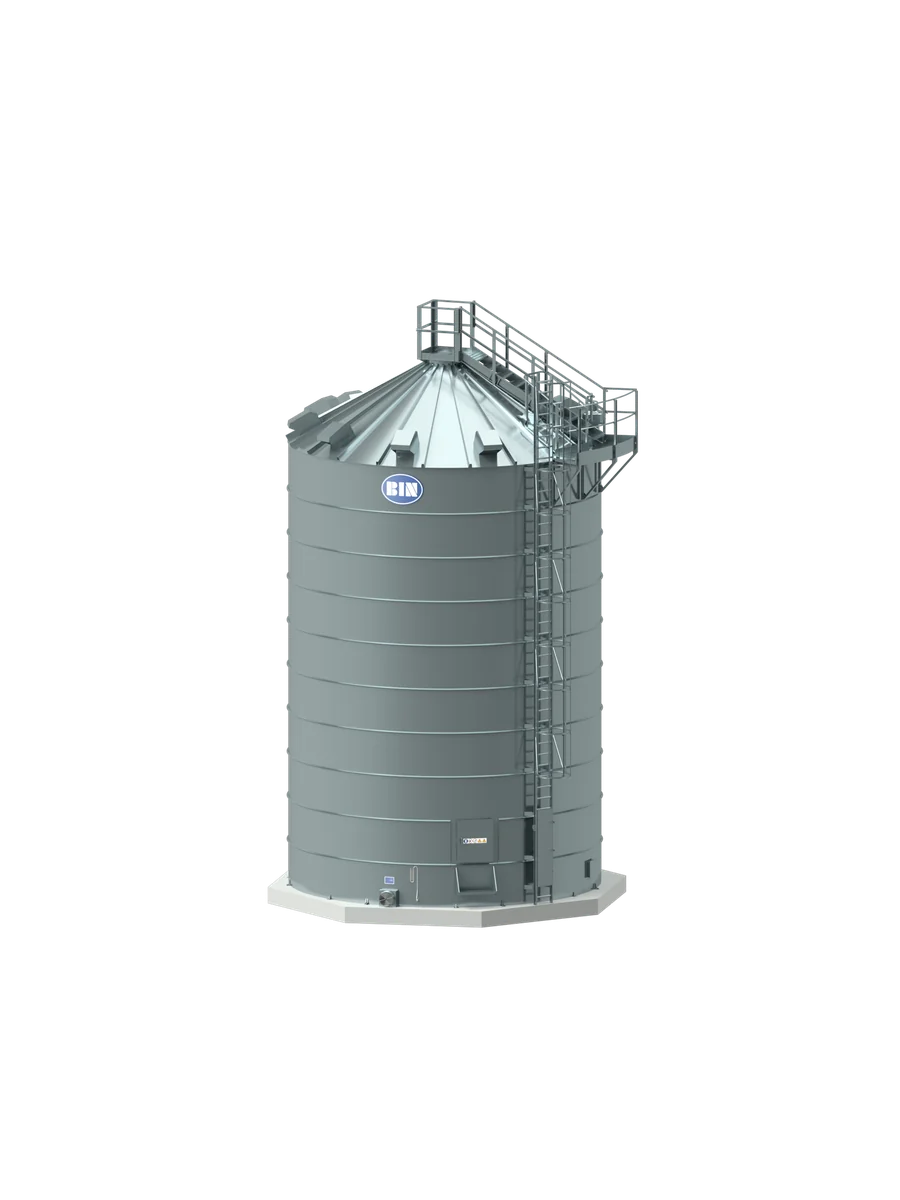

MODEL NBIN200U

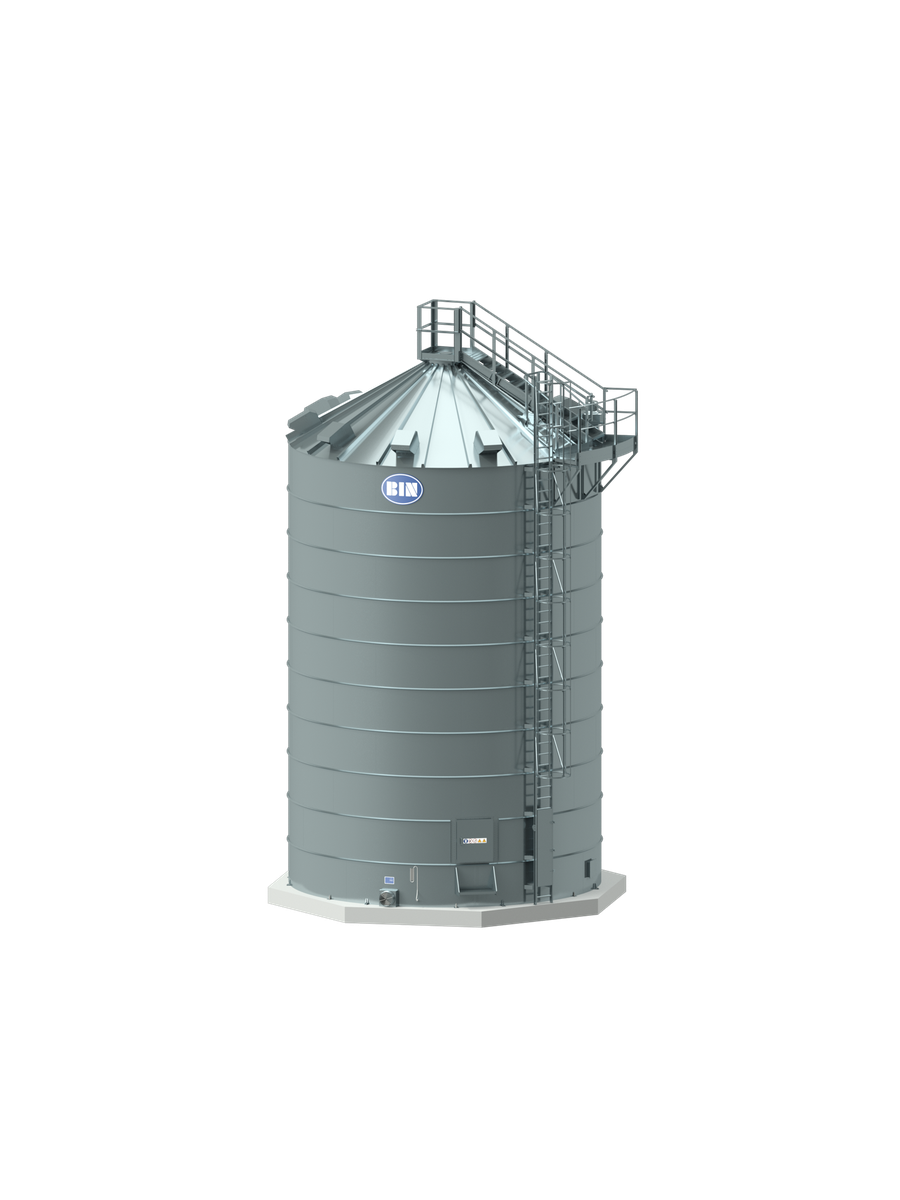

MODEL NBIN200WU
Silosy płaskodenne BIN typu BIN200
- Kategoria:Silosy płaskodenne BIN
- Podłoga:Płaska
- Blacha:Płaska
- Ładowność:od 185t do 261t
- Średnica:6,69m

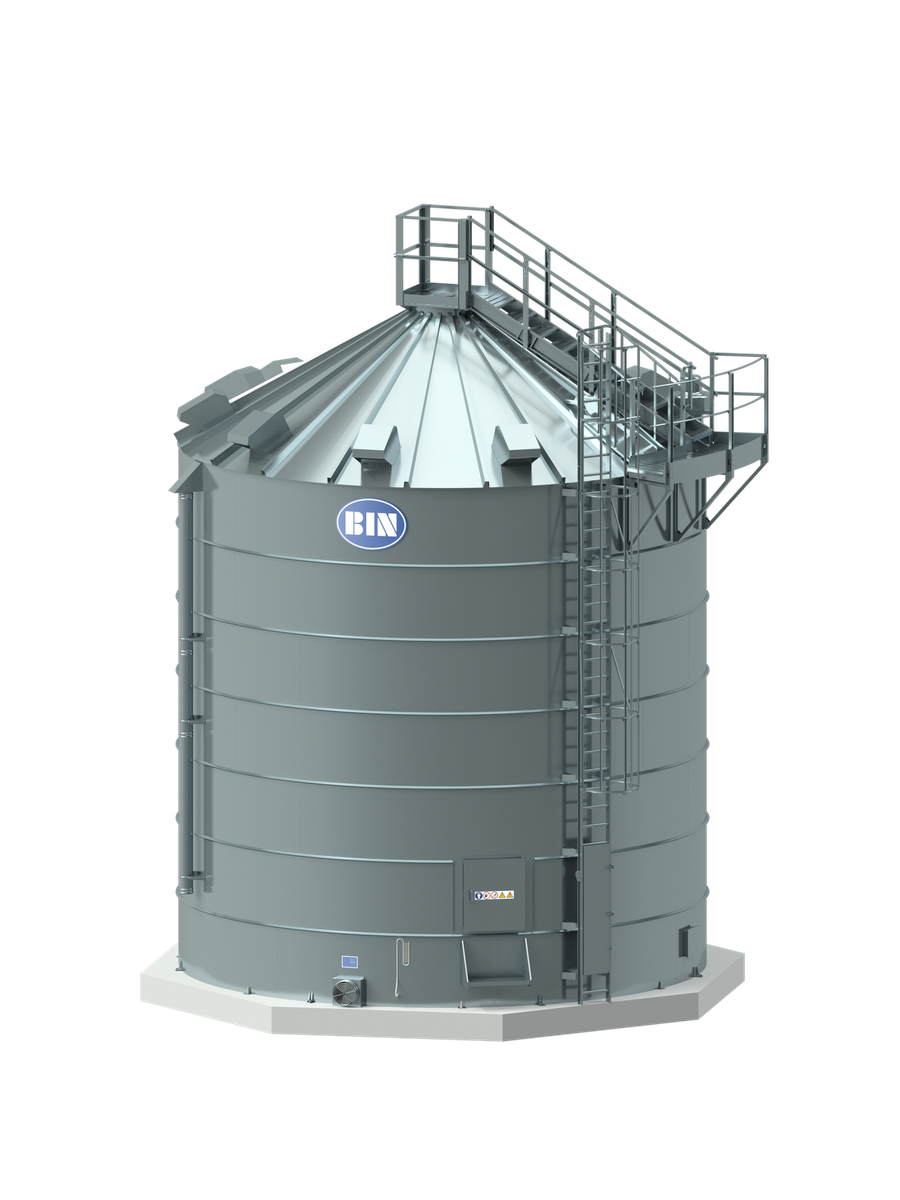

Silosy typu BIN200 o średnicy 6,69m i ładowności od 185t do 261t są przeznaczone do przechowywania ziarna. Dostępne są w trzech modelach: NBIN200NU, NBIN200U, NBIN200WU.
CennikDane techniczne
| model | NBIN200NU | NBIN200U | NBIN200WU |
|---|---|---|---|
| pojemność (objętość) | 247m³ | 281m³ | 348m³ |
| ładowność dla pszenicy o ciężarze 750kg/m³ | 185t | 211t | 261t |
| wysokość do wlotu załadunkowego | 8,61 m | 9,56 m | 11,46 m |
| średnica | 6,69 m | 6,69 m | 6,69 m |
| masa netto elementów silosu | 4023 kg | 4339 kg | 4978 kg |
| masa i ilość bloczków betonowych | 400 szt. (3720 kg) | 400 szt. (3720 kg) | 400 szt. (3720 kg) |

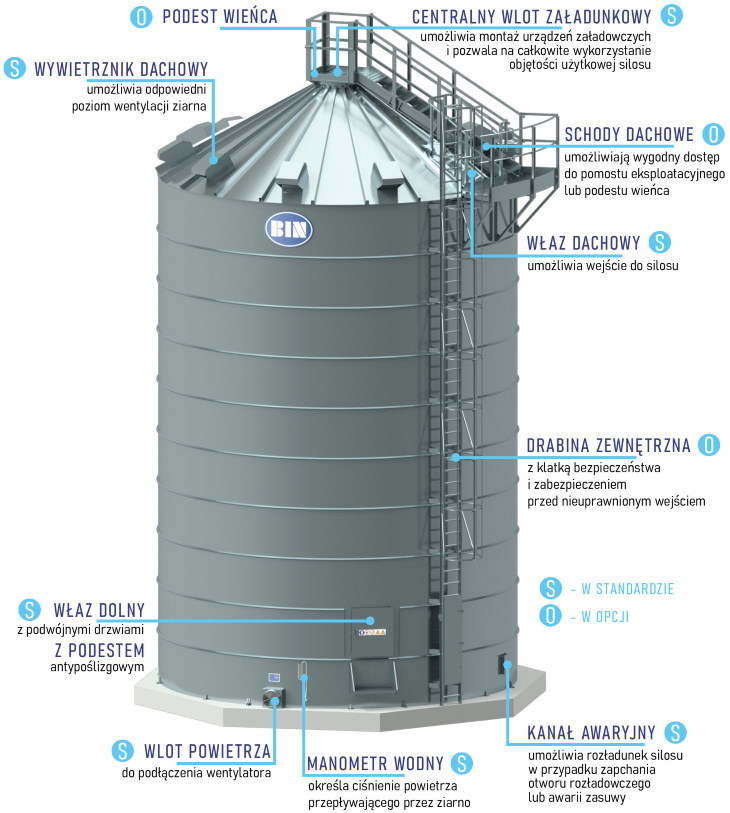

Wyposażenie standardowe
Podstawowe elementy:
- ✓ płaszcz z blachy płaskiej
- ✓ kotwy do mocowania do fundamentu
- ✓ dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
- ✓ zestaw elementów złącznych stalowych z powłoką antykorozyjną
Środki dostępu:
- ✓ właz dachowy z platformą dostępową i osłonami
- ✓ drabina wewnętrzna z klatką bezpieczeństwa
- ✓ właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
Wentylacja:
- ✓ podłoga stalowa perforowana na całej powierzchni
- ✓ wlot powietrza do podłączenia wentylatora o średnicy 310mm
- ✓ manometr wodny
- ✓ wywietrzniki dachowe 10szt.
Załadunek i rozładunek:
- ✓ centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
- ✓ kanał awaryjny
Wyposażenie opcjonalne
Środki dostępu:
- ☐ drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
- ☐ schody spiralne
- ☐ schody dachowe
- ☐ podest wieńca
- ☐ pomost eksploatacyjny
Wentylacja:
- ☐ wentylator tłoczący powietrze (polecany PPZ)
- ☐ uniwersalny wlot powietrza i rozdzielacz do podłączenia jednego wentylatora do dwóch silosów
- ☐ wentylator wyciągowy na dachu OWS250-10-200
- ☐ sonda temperatury 8-punktowa dla silosu NBIN200U i 10-punktowa dla silosu NBIN200WU
- ☐ nagrzewnica powietrza o mocy 9kW
Załadunek i rozładunek:
- ☐ przenośnik kubełkowy
- ☐ boczny wlot załadunkowy dla silosu NBIN200U
- ☐ dmuchawa do transportu ziarna
- ☐ przenośnik ślimakowy pionowy
- ☐ moduł kontroli silosu MKS-100
- ☐ przenośnik rozładowczy podpodłogowy ślimakowy polecany PS220
- ☐ przenośnik ślimakowy wewnętrzny PSW220-BIN200 (wybierak)
Zalecany sposób załadunku i rozładunku
| załadunek | rozładunek |
|---|---|
| przenośnik ślimakowy pionowy PS220-PN | ślimakowy przenośnik podpodłogowy PS220 współpracujący z wybierakiem PSW220-BIN200 |
| przenośnik kubełkowy PK250 |
Wytyczne płyty fundamentowej
| typ silosu | BIN200 |
|---|---|
| minimalna grubość płyty | 35cm |
| minimalna klasa betonu | C20/25 (B25) |
| zbrojenie | stal żebrowana klasy A-II
podwójna siatka krzyżowo zbrojona ∅8 co 15cm otulina górna i dolna 5cm siatki obrócone o 45° |
| ilość drenów(o) | 5szt. |

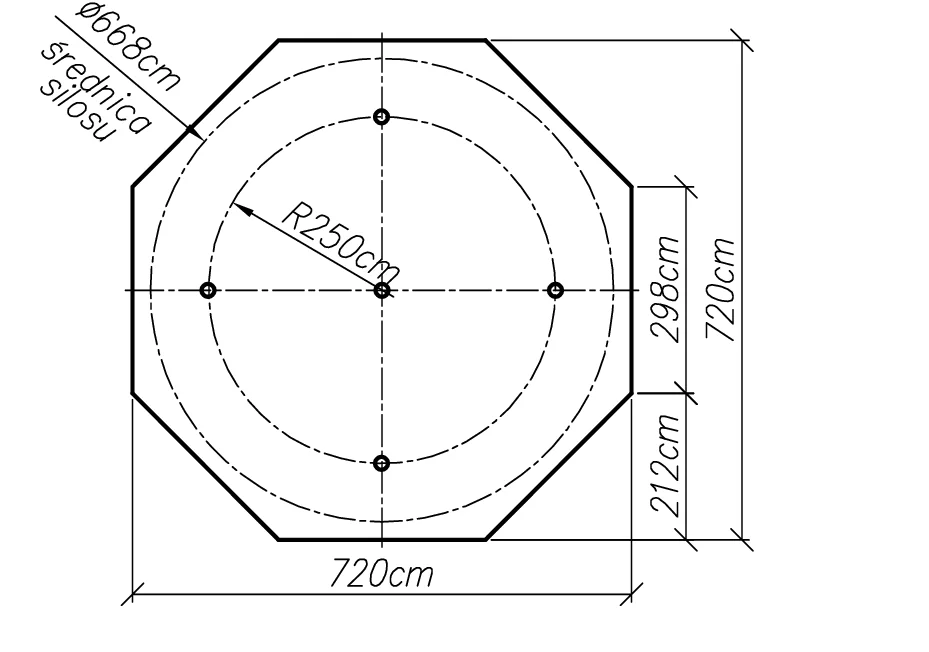

- Płyta fundamentowa pod silosy typu BIN200

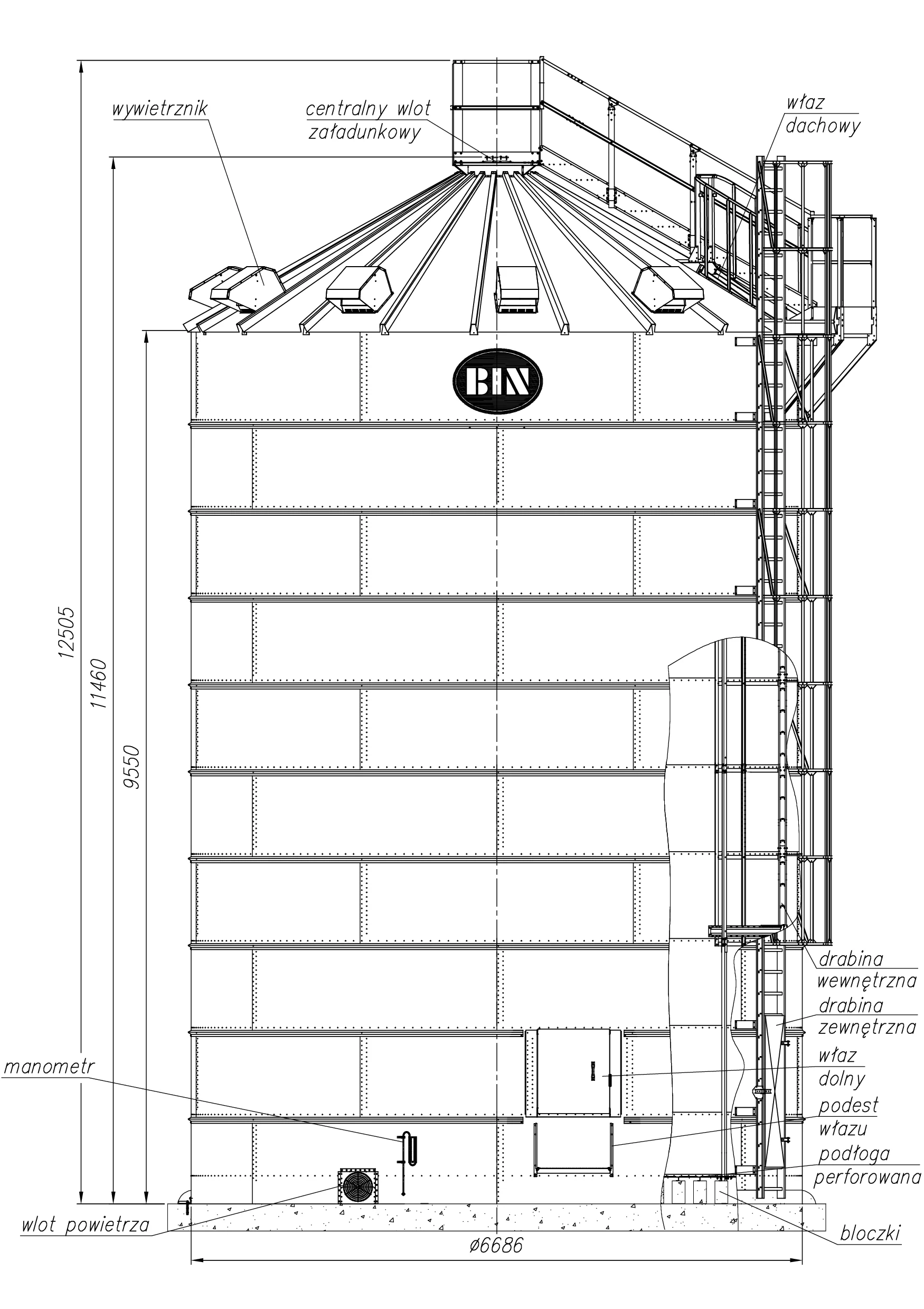

Rysunki techniczne

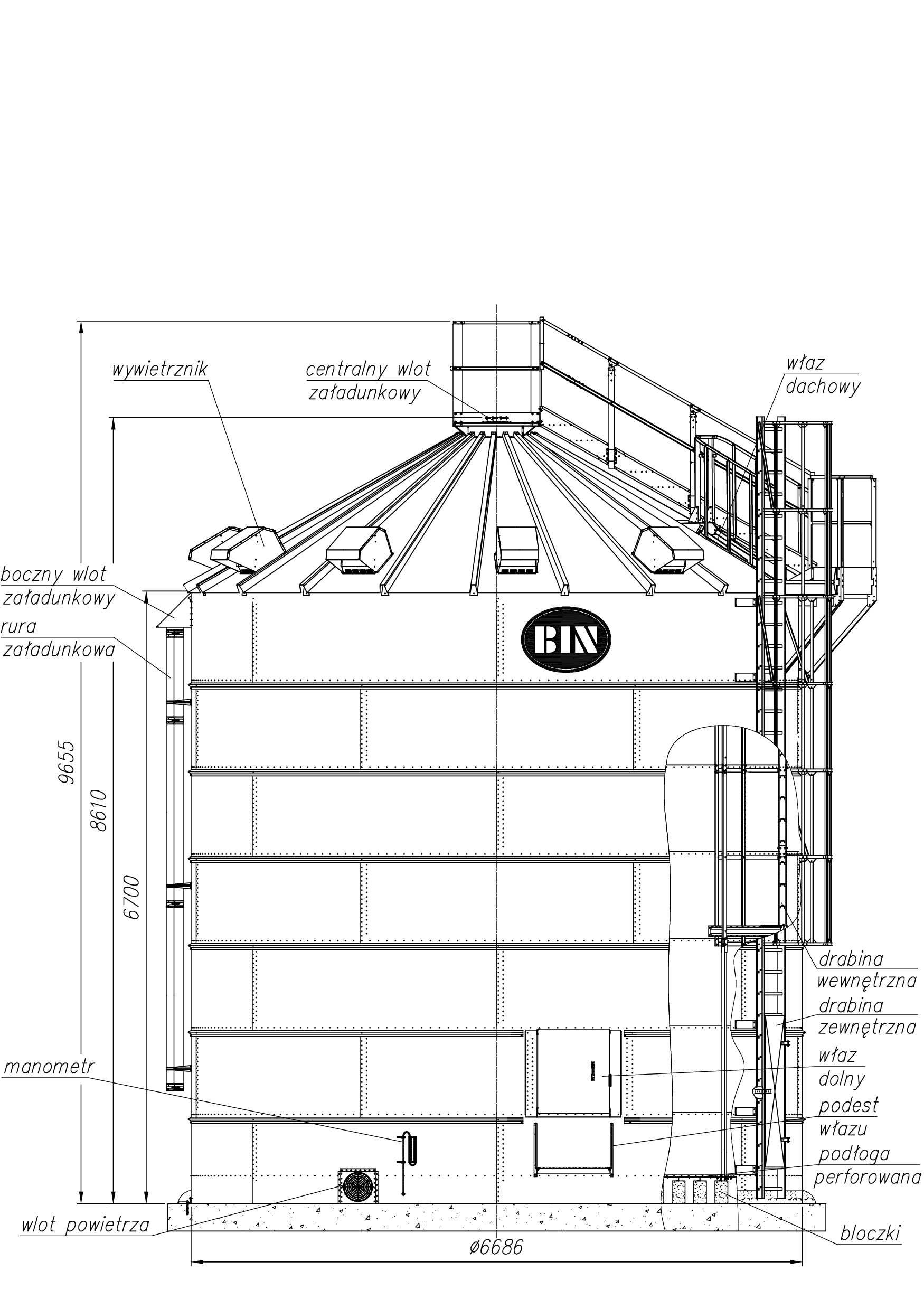

- Silos typu BIN200NU

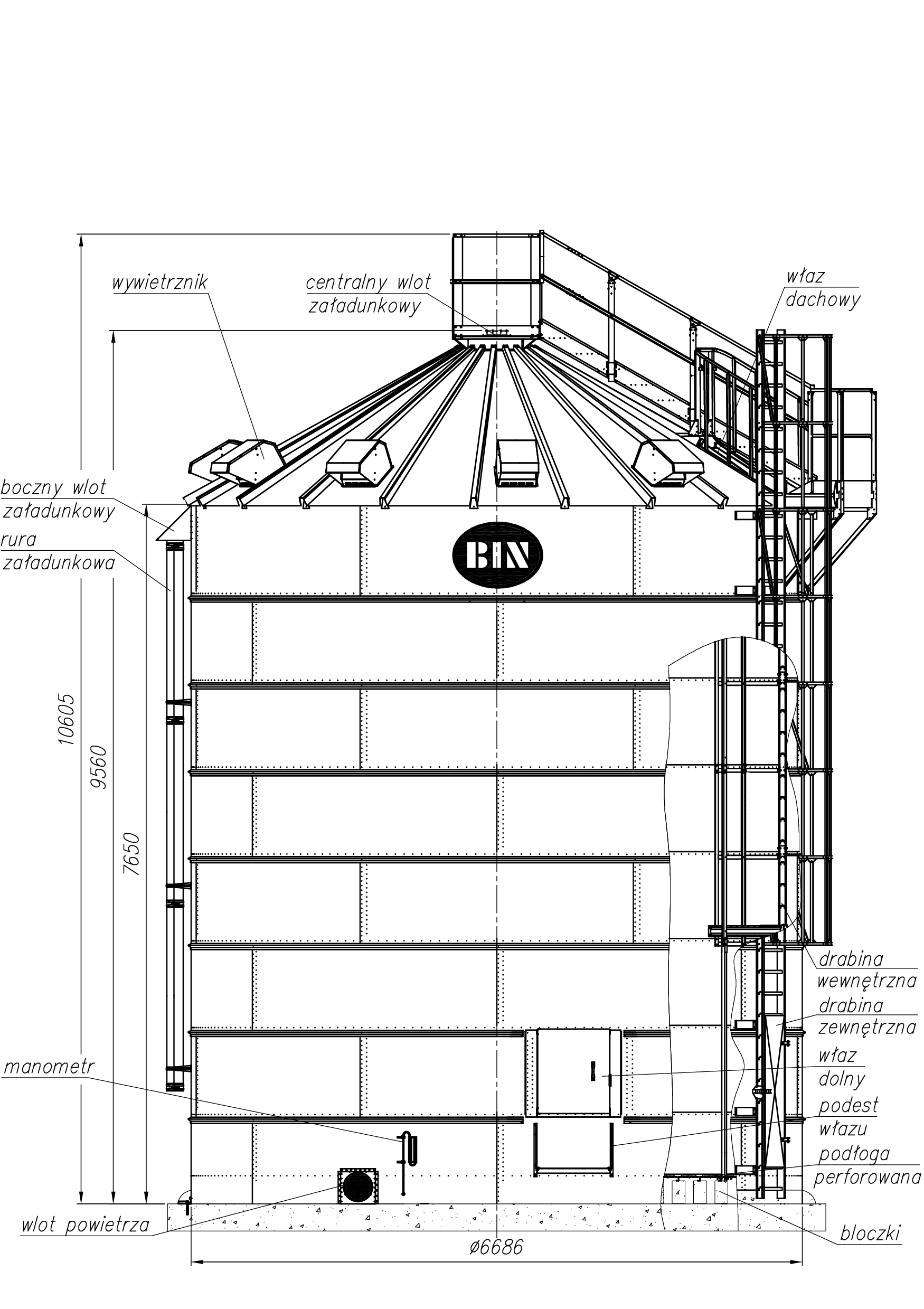

- Silos typu BIN200U
- Silos typu BIN200WU

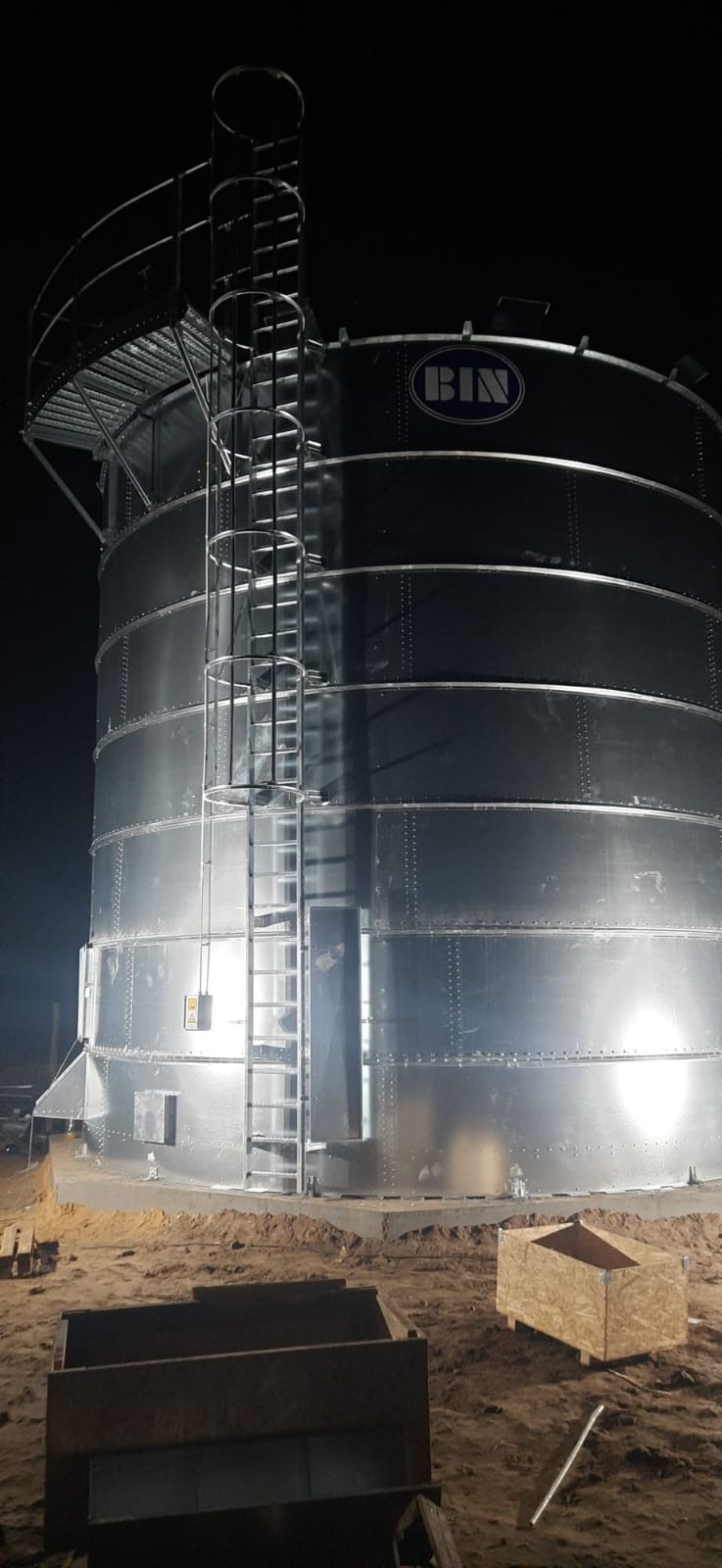

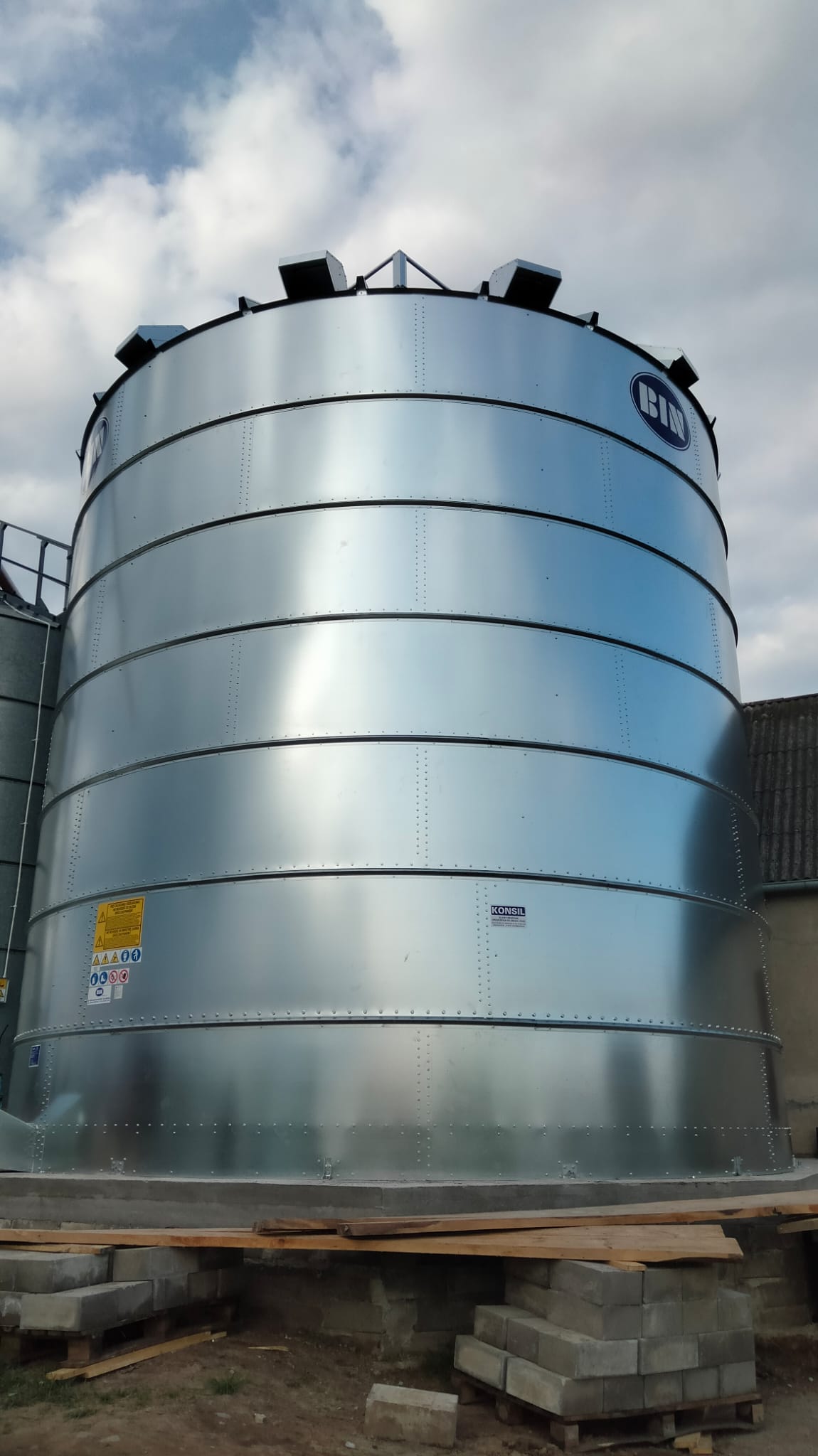

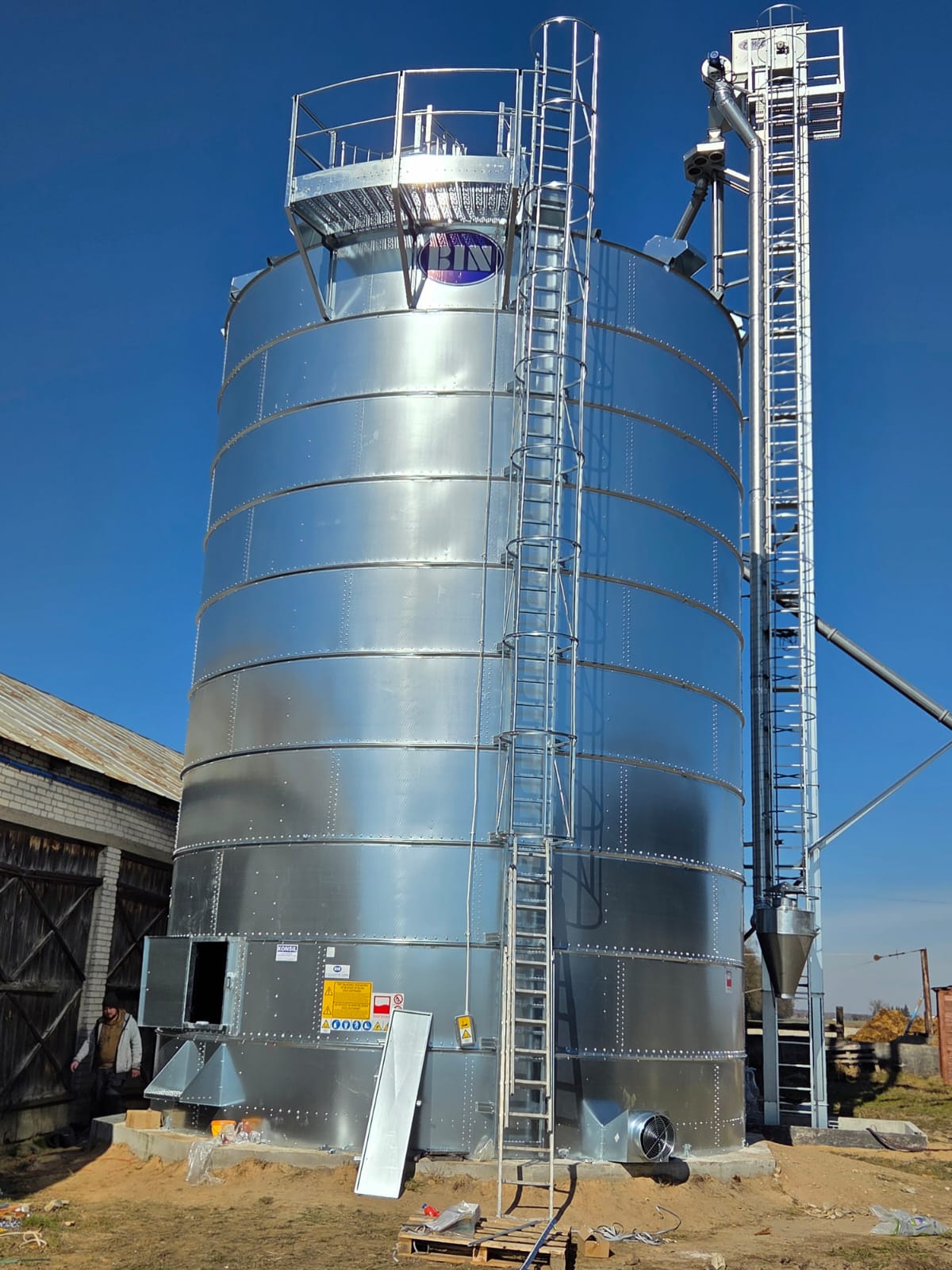

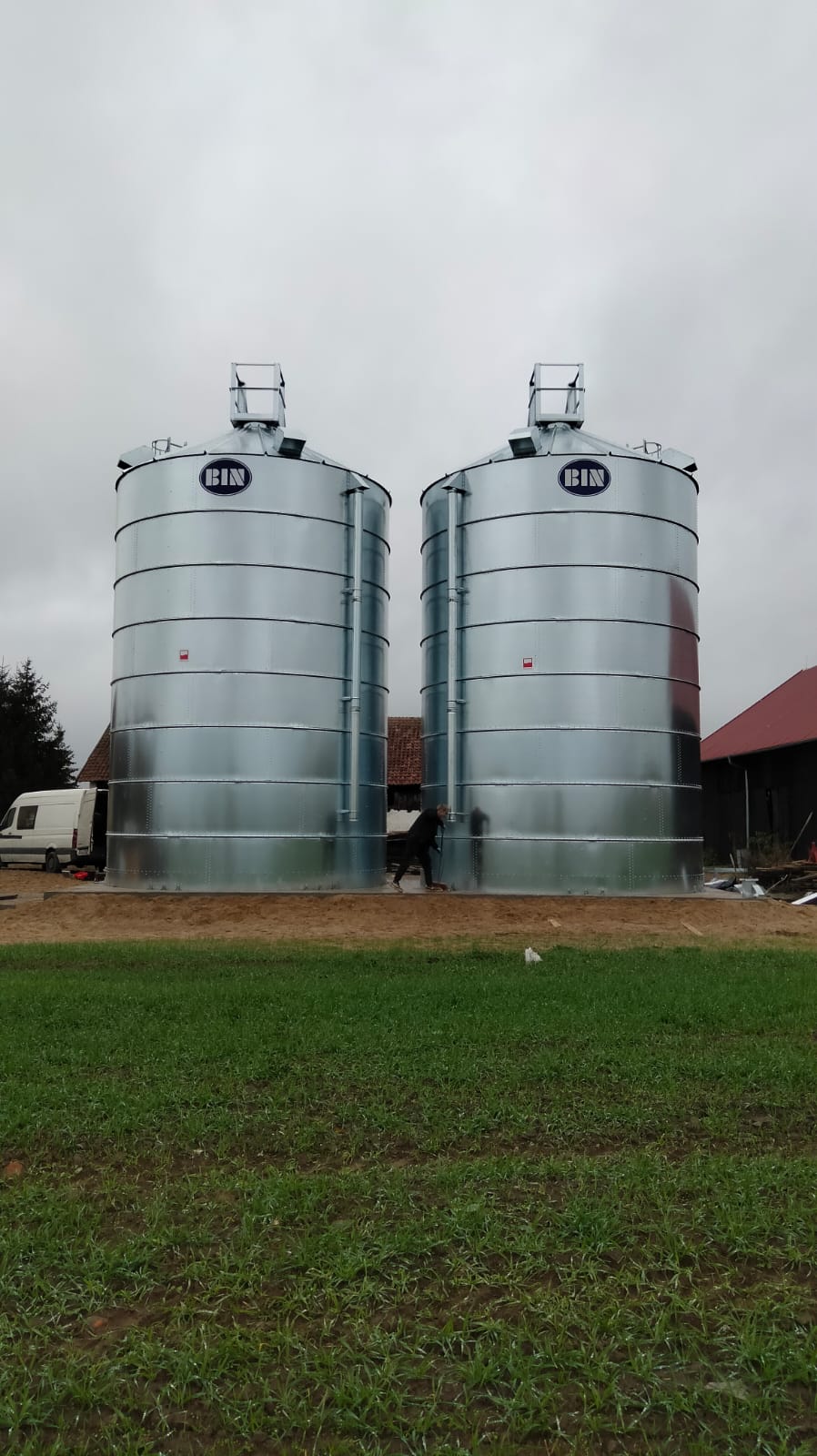

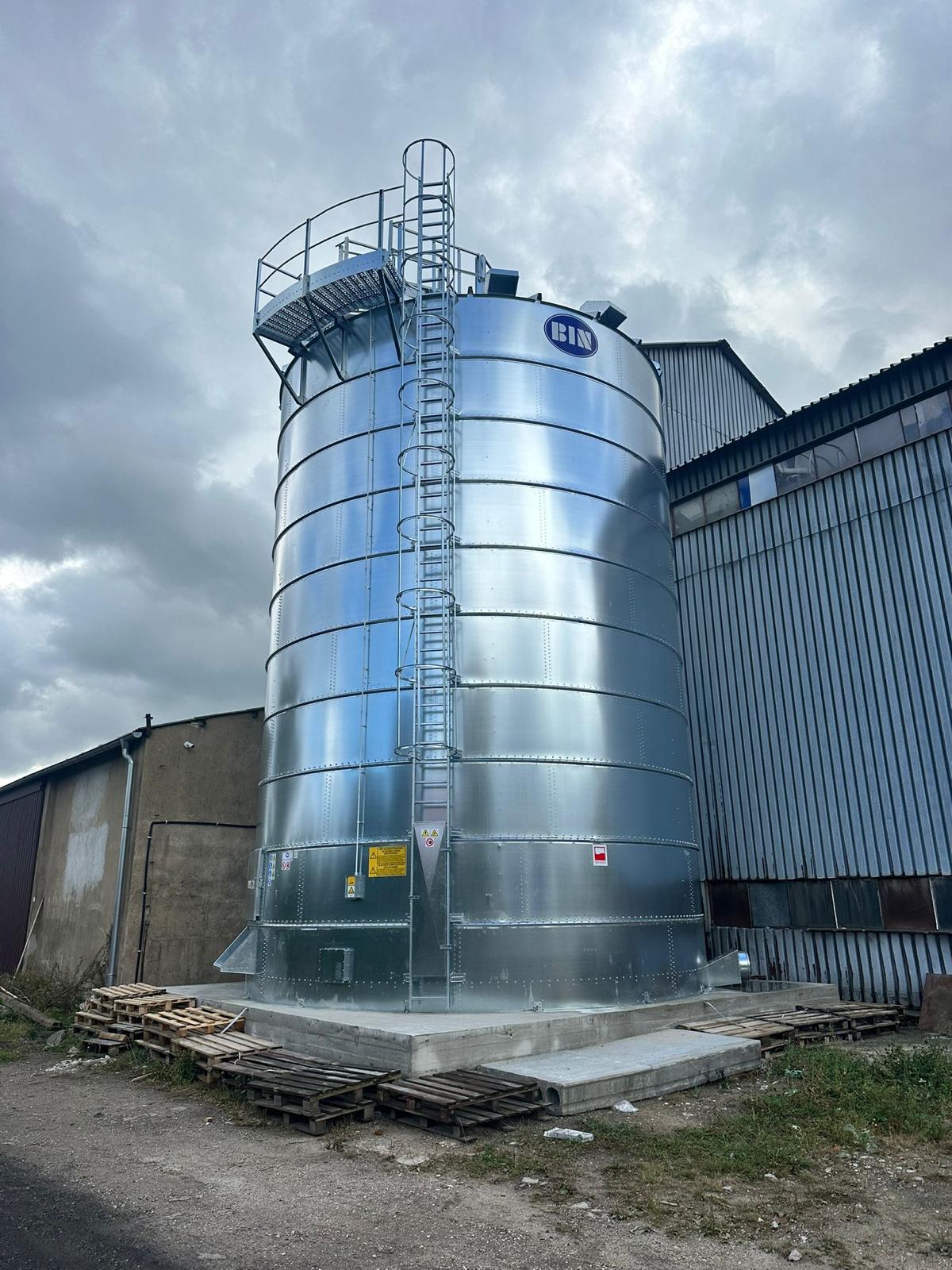

Galeria silosów płaskodennych BIN200
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
