BIN100

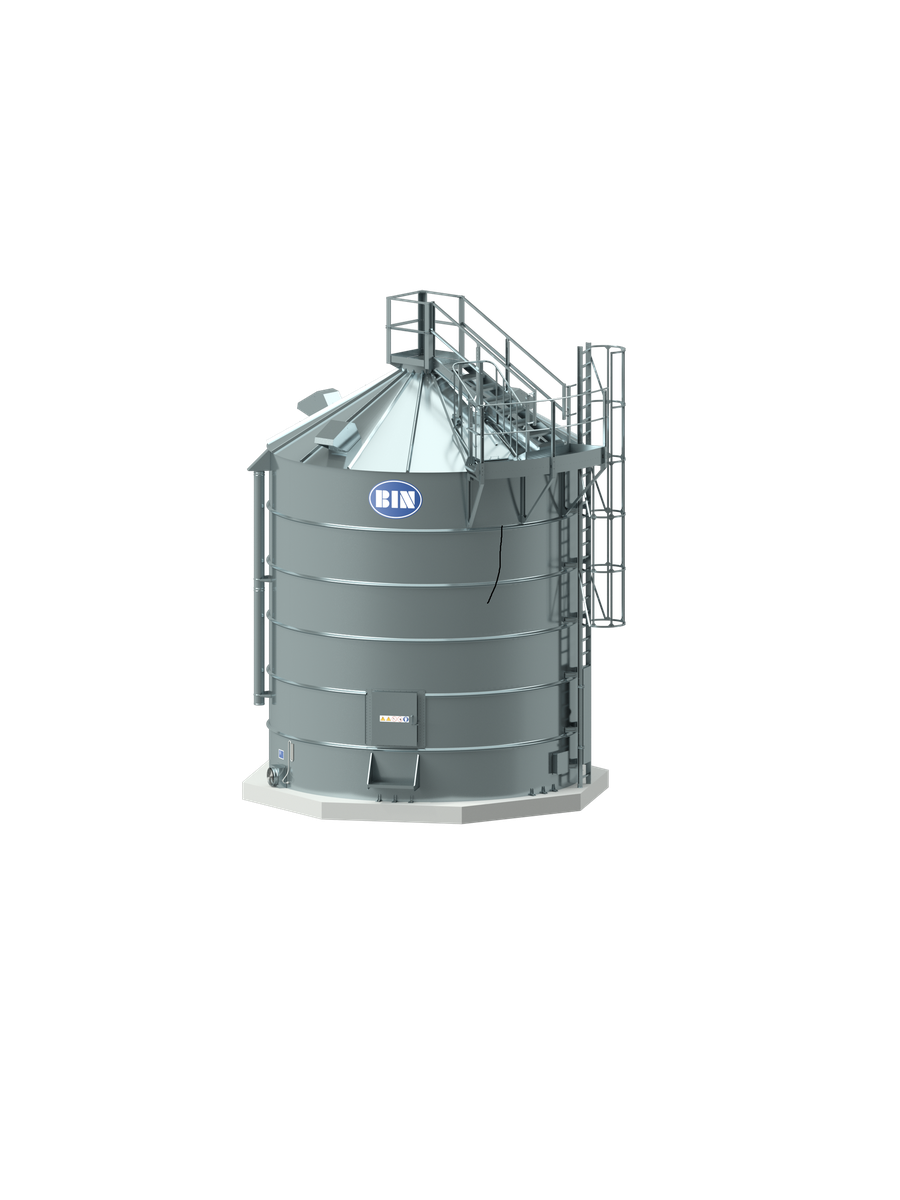

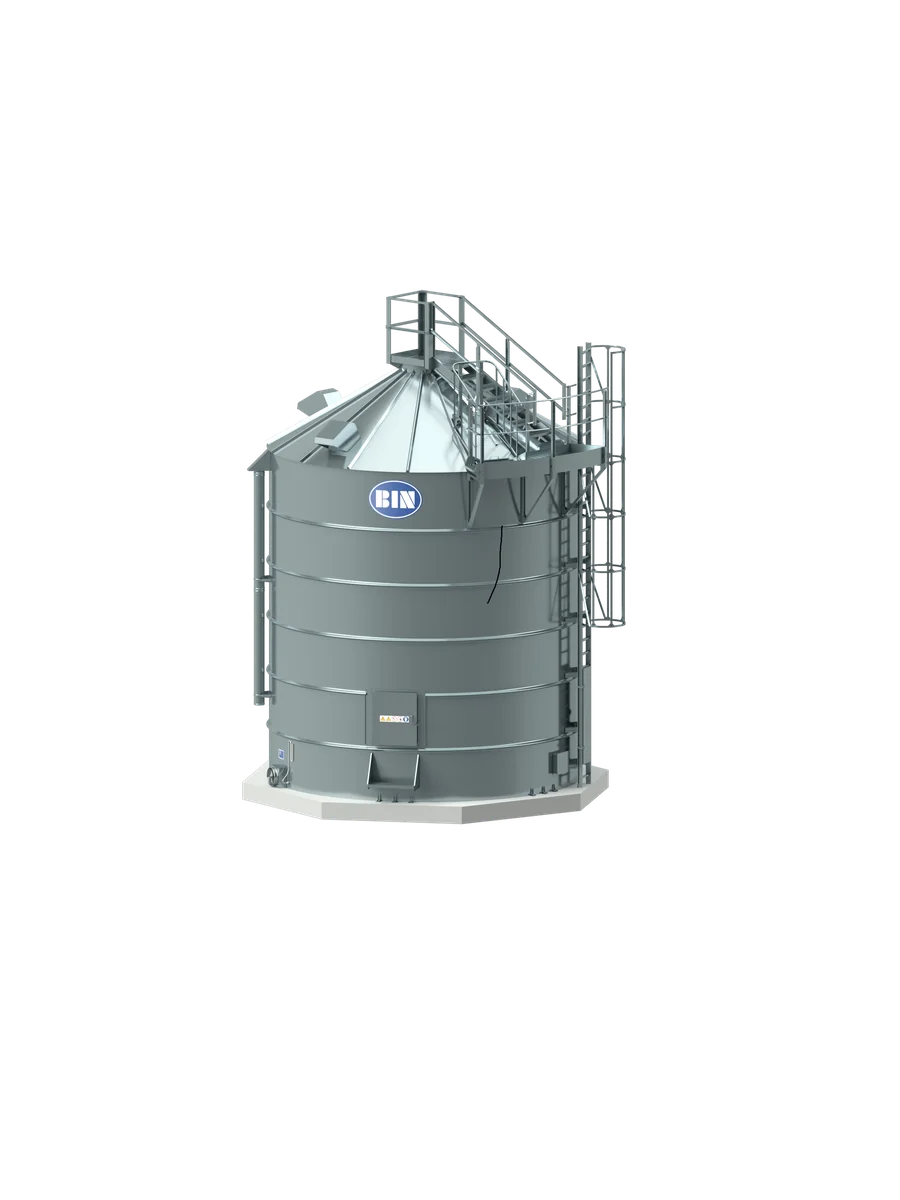

MODEL NBIN100U

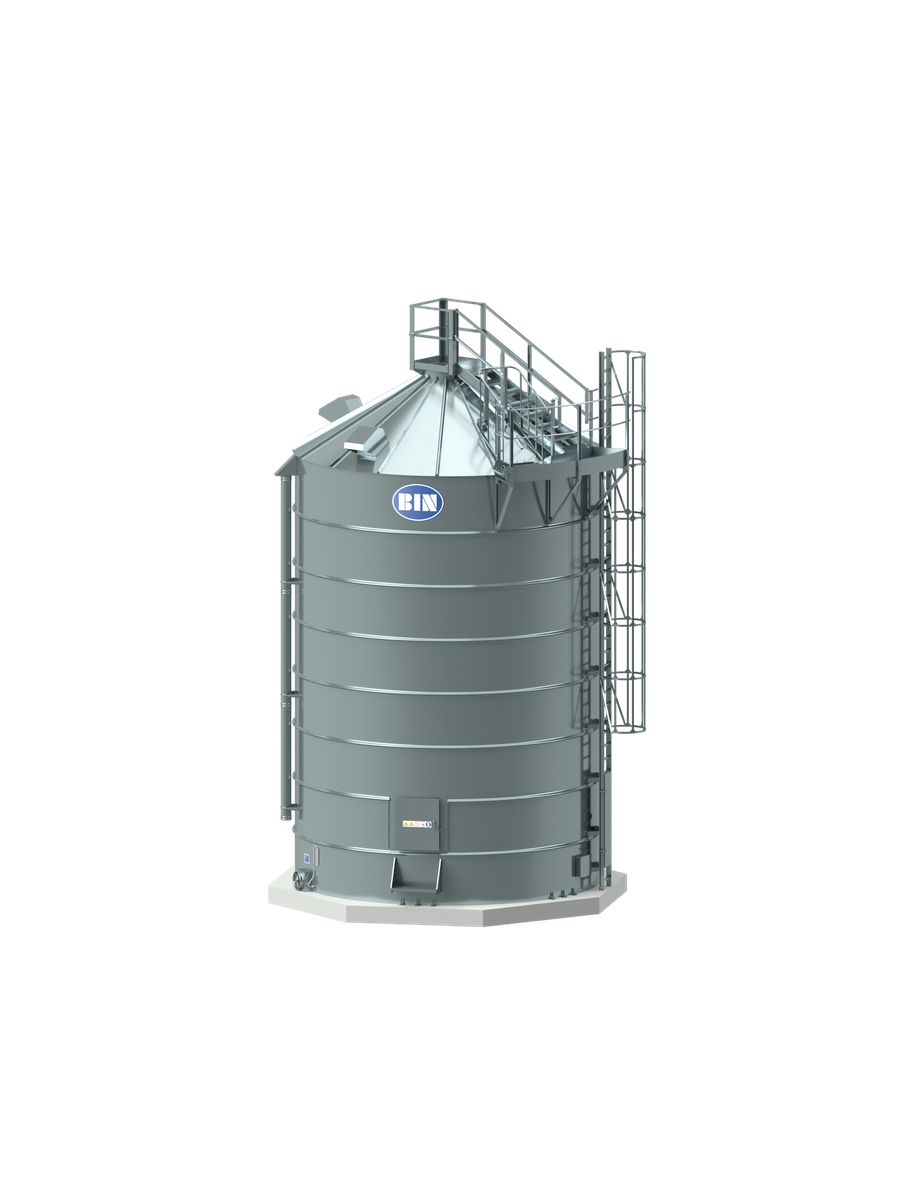

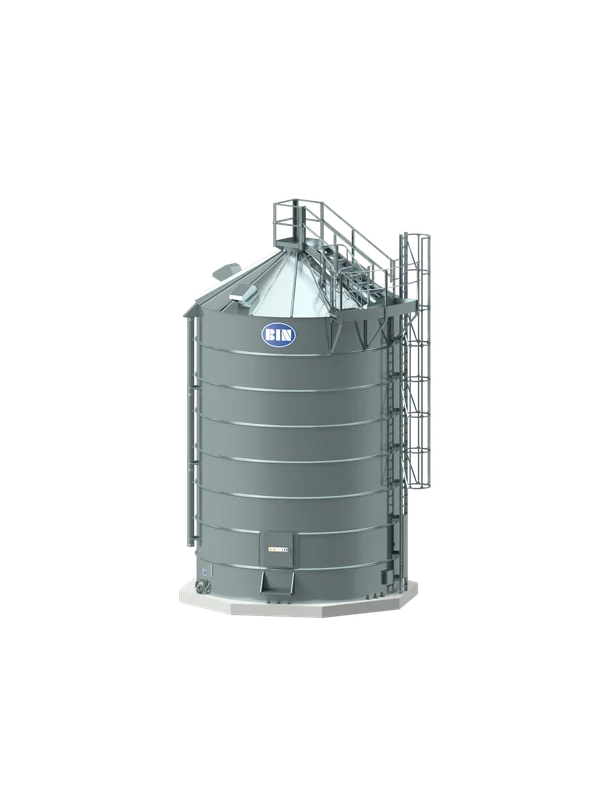

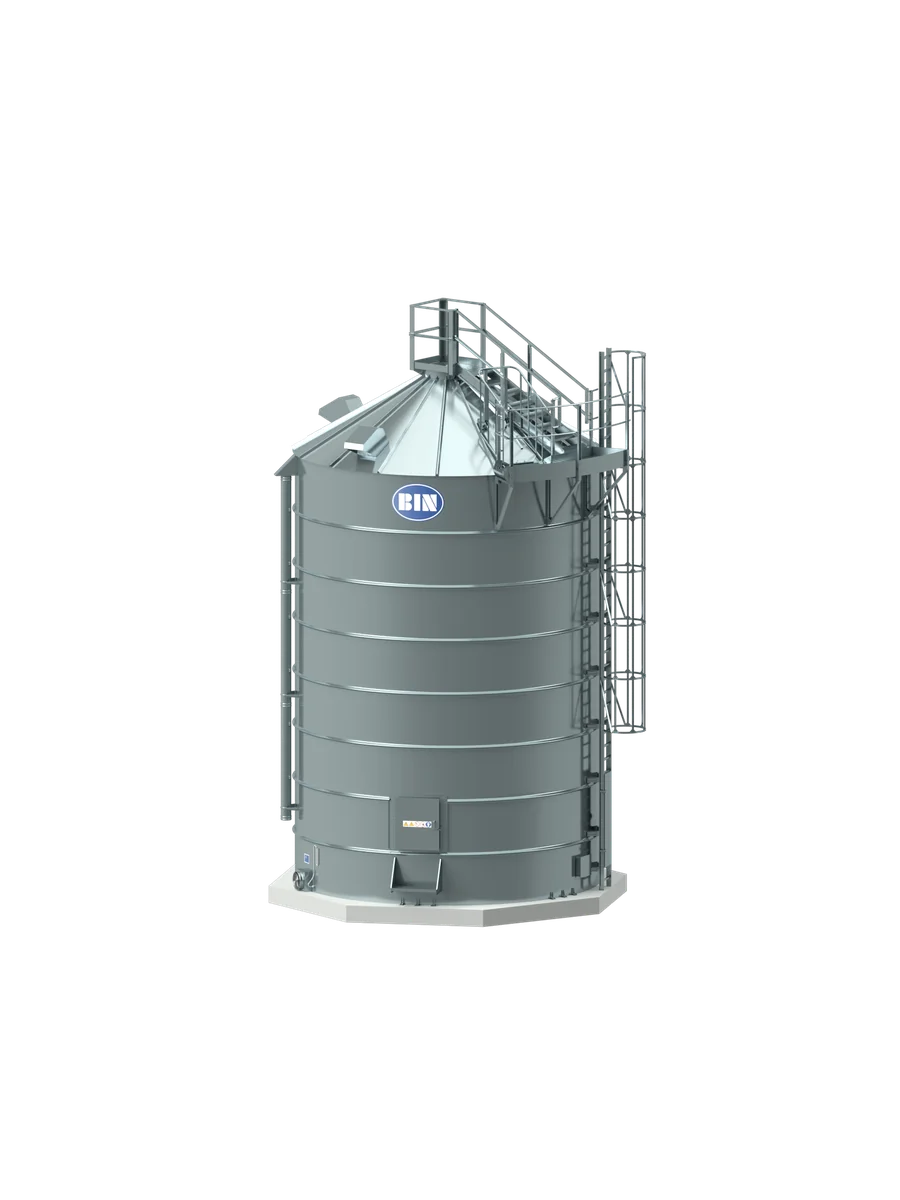

MODEL NBIN100WU

Silosy płaskodenne BIN typu BIN100

  • Kategoria:Silosy płaskodenne BIN
  • Podłoga:Płaska
  • Blacha:Płaska
  • Ładowność:od 99,8t do 132t
  • Średnica:5,35m

    • Silosy typu BIN100 o średnicy 5,35m i ładowności od 99,8t do 132t są przeznaczone do przechowywania ziarna. Dostępne są w sześciu modelach: NBIN100U, NBIN101U, NBIN100RU, NBIN100WU, NBIN101WU, NBIN100WRU.

    Cennik

Dane techniczne

model NBIN100U NBIN101U NBIN100RU NBIN100WU NBIN101WU NBIN100WRU
pojemność (objętość) 133m³ 133m³ 133m³ 176m³ 176m³ 176m³
ładowność dla pszenicy o ciężarze 750kg/m³ 99,8t 99,8t 99,8t 132t 132t 132t
wysokość do wlotu załadunkowego 7,2m 7,2m 7,2m 9,1m 9,1m 9,1m
średnica 5,35m 5,35m 5,35m 5,35m 5,35m 5,35m
masa netto elementów silosu 2430kg 2579kg 2455kg 2914kg 3100kg 2939kg
masa i ilość bloczków betonowych 200szt. (1860kg) 200szt. (1860kg) 200szt. (1860kg) 200szt. (1860kg) 200szt. (1860kg) 200szt. (1860kg)

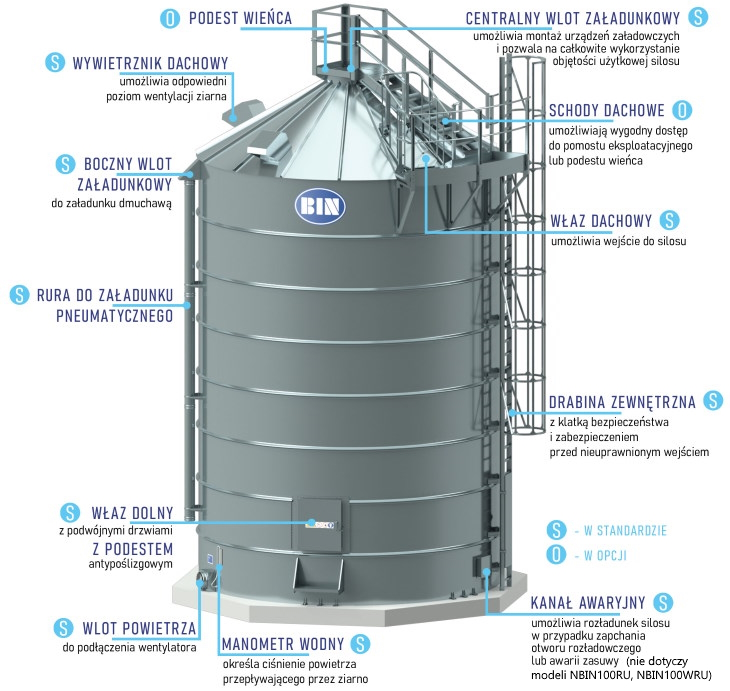

Wyposażenie standardowe

Podstawowe elementy:
  • ✓ płaszcz z blachy płaskiej
  • ✓ kotwy do mocowania do fundamentu
  • ✓ dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
  • ✓ zestaw elementów złącznych stalowych z powłoką antykorozyjną
Środki dostępu:
  • ✓ właz dachowy z platformą dostępową i osłonami
  • ✓ drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
  • ✓ drabina wewnętrzna z klatką bezpieczeństwa
  • ✓ właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
Wentylacja:
  • ✓ podłoga stalowa perforowana na całej powierzchni
  • ✓ wlot powietrza do podłączenia wentylatora o średnicy 310mm
  • ✓ manometr wodny
  • ✓ wywietrzniki dachowe 2szt. w silosach NBIN100U, NBIN101U i NBIN100RU i 3szt. w silosach NBIN100WU, NBIN101WU i NBIN100WRU
Załadunek i rozładunek:
  • ✓ centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
  • ✓ boczny wlot załadunkowy
  • ✓ rura załadunkowa do bocznego wlotu o długości 4m w silosach NBIN100U, NBIN101U i NBIN100RU i o długości 6m w silosach NBIN100WU, NBIN101WU i NBIN100WRU
  • ✓ rękaw rozładowczy w silosach NBIN100RU i NBIN100WRU
  • ✓ kanał awaryjny (nie dotyczy modeli NBIN100RU i NBIN100WRU)

Wyposażenie opcjonalne

Środki dostępu:
  • ☐ schody dachowe
  • ☐ podest wieńca
  • ☐ pomost eksploatacyjny
Wentylacja:
  • ☐ wentylator tłoczący powietrze (polecany PPZ)
  • ☐ wentylator wyciągowy na dachu OWS250-10-200
  • ☐ sonda temperatury 6-punktowa dla silosów NBIN100U, NBIN101U i NBIN100RU i 8-punktowa dla silosów NBIN100WU, NBIN101WU i NBIN100WRU
  • ☐ nagrzewnica powietrza o mocy 4,5kW
Załadunek i rozładunek:
  • ☐ dmuchawa do transportu ziarna
  • ☐ przenośnik ślimakowy pionowy
  • ☐ przenośnik kubełkowy
  • ☐ rękaw rozładowczy dla silosów, które nie mają go standardowo
  • ☐ przedłużenie rękawa rozładowczego
  • ☐ workownik z rurą antydynamiczną
  • ☐ moduł kontroli silosu MKS-100
  • ☐ przenośnik rozładowczy podpodłogowy ślimakowy polecany PS220
  • ☐ przenośnik ślimakowy wewnętrzny PSW220-BIN100 (wybierak)

Zalecany sposób załadunku i rozładunku

załadunek rozładunek
dmuchawa do ziarna PPZ workownik
przenośnik ślimakowy pionowy PS220-PN uniwersalny przenośnik ślimakowy przez rękaw rozładowczy
przenośnik kubełkowy PK250 ślimakowy przenośnik podpodłogowy PS160 lub PS220 współpracujący z wybierakiem PSW220-BIN100

Wytyczne płyty fundamentowej

typ silosu BIN100
minimalna grubość płyty 30cm
minimalna klasa betonu C20/25 (B25)
zbrojenie stal żebrowana klasy A-II
podwójna siatka krzyżowo zbrojona
∅8 co 15cm
otulina górna i dolna 5cm
siatki obrócone o 45°
ilość drenów(o) 5szt.

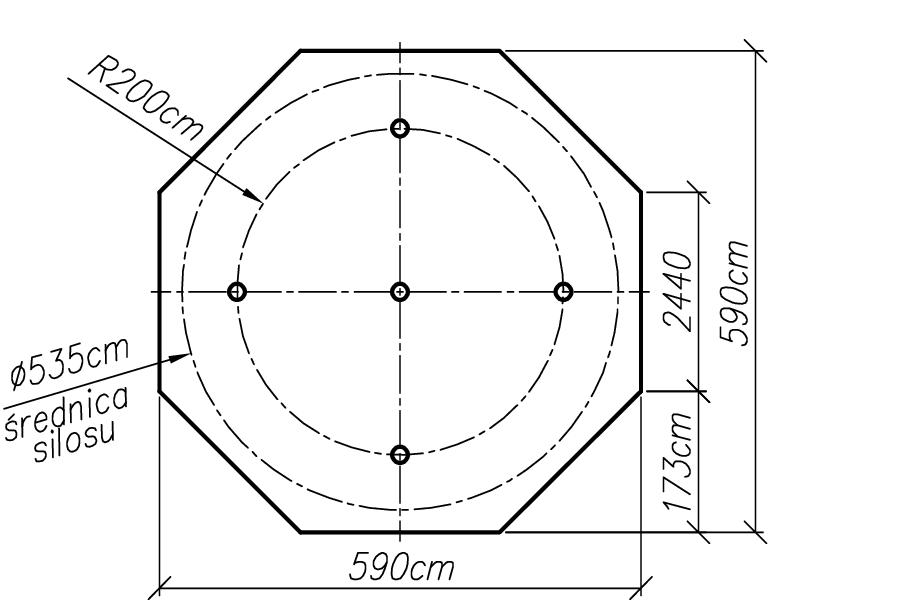

  • Płyta fundamentowa pod silosy typu BIN100

Rysunki techniczne

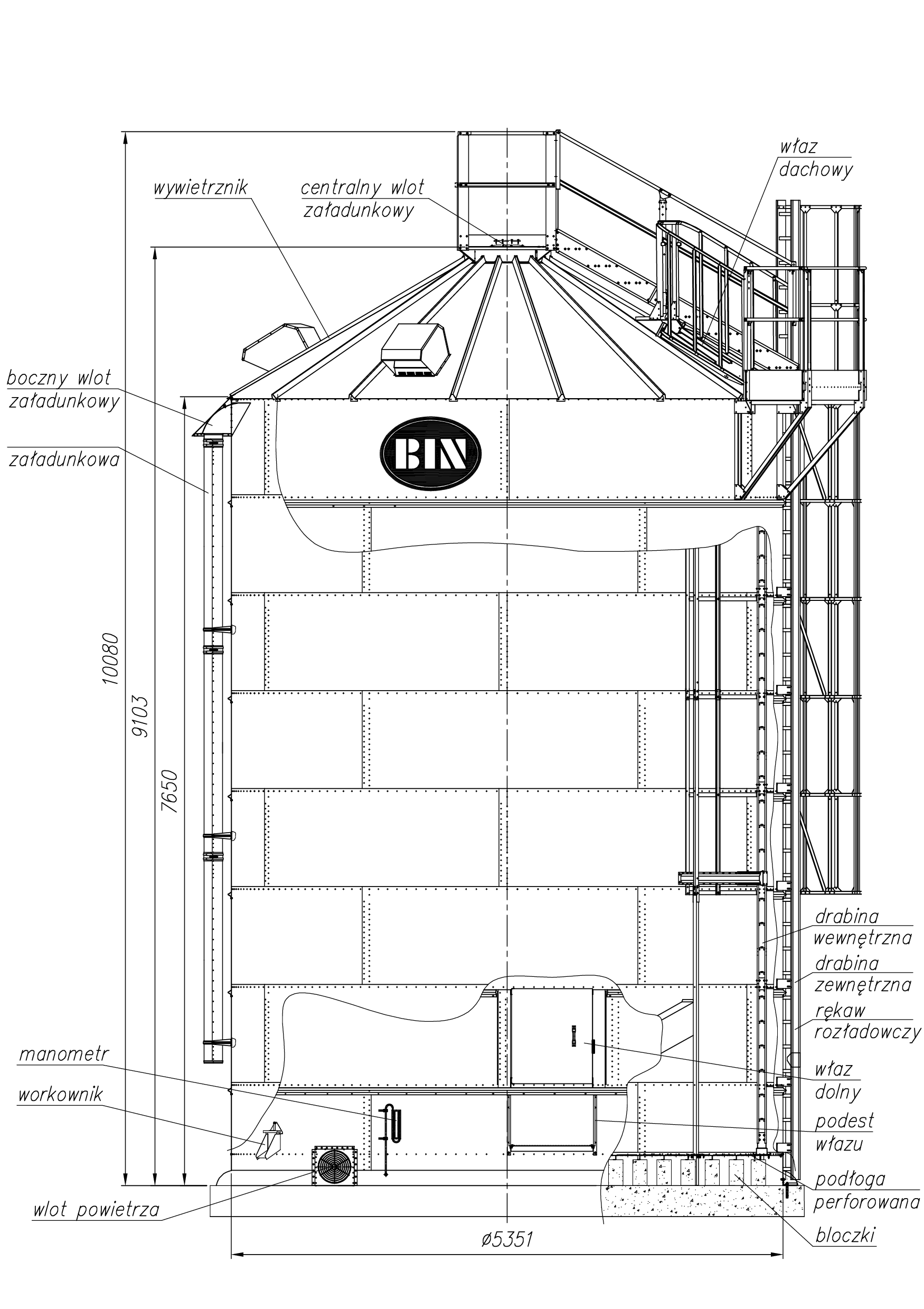

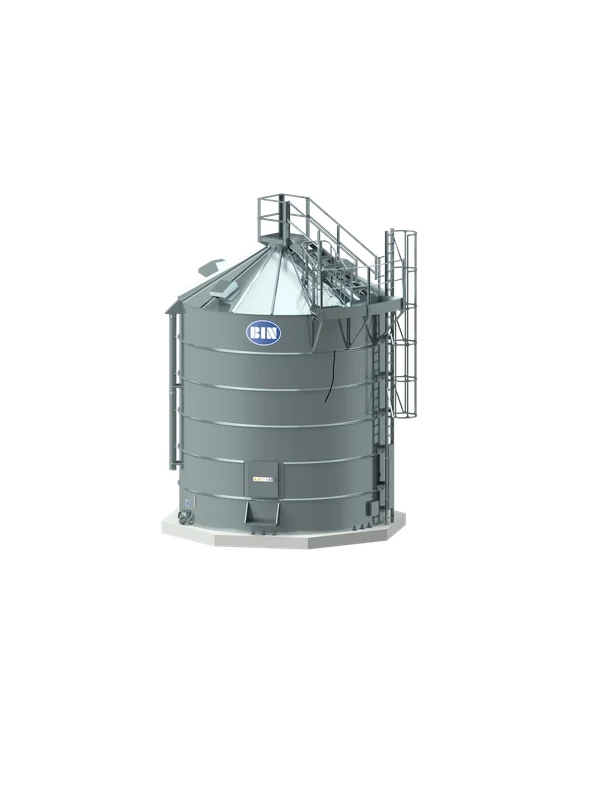

  • Silos typu BIN100W

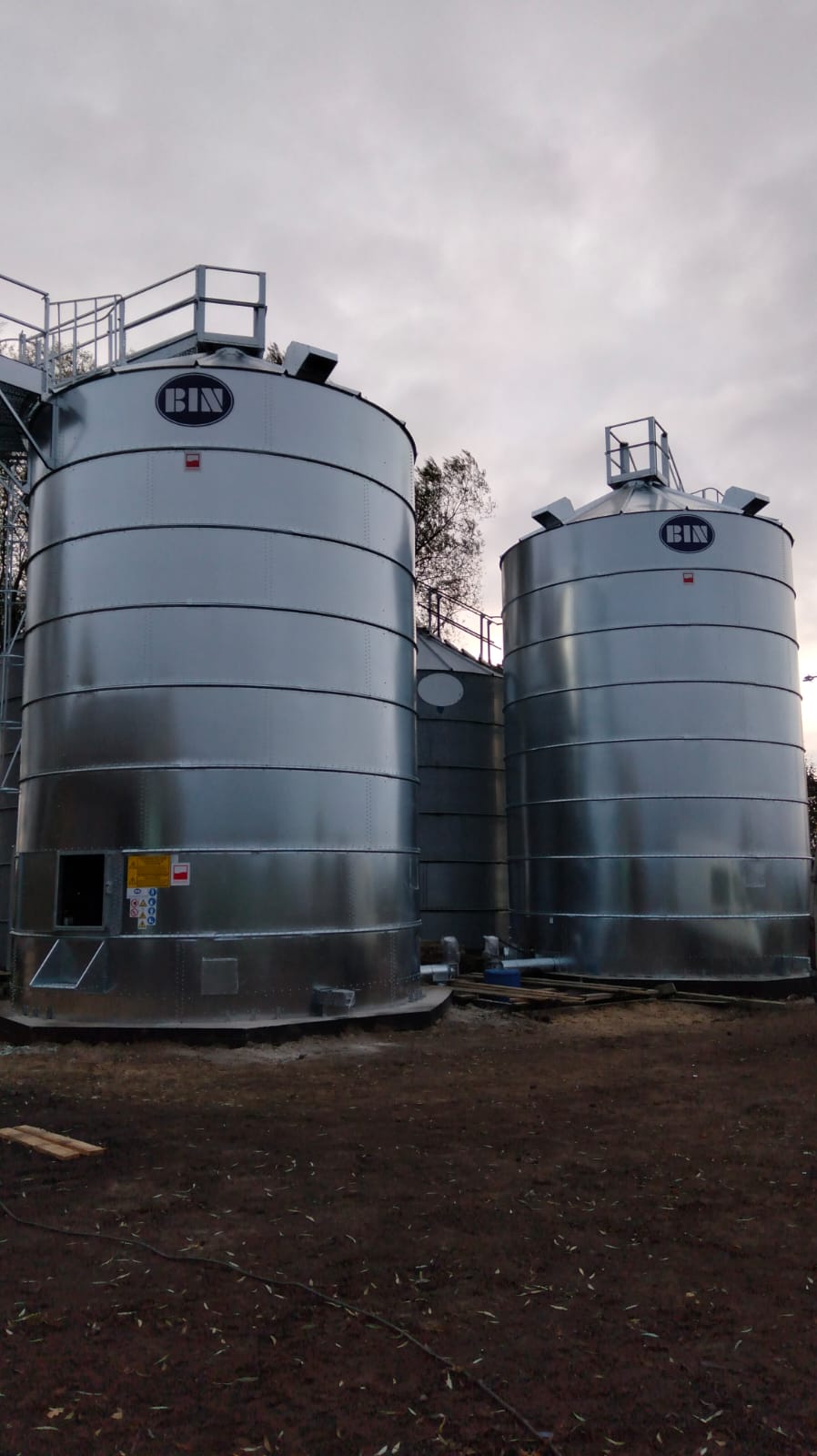

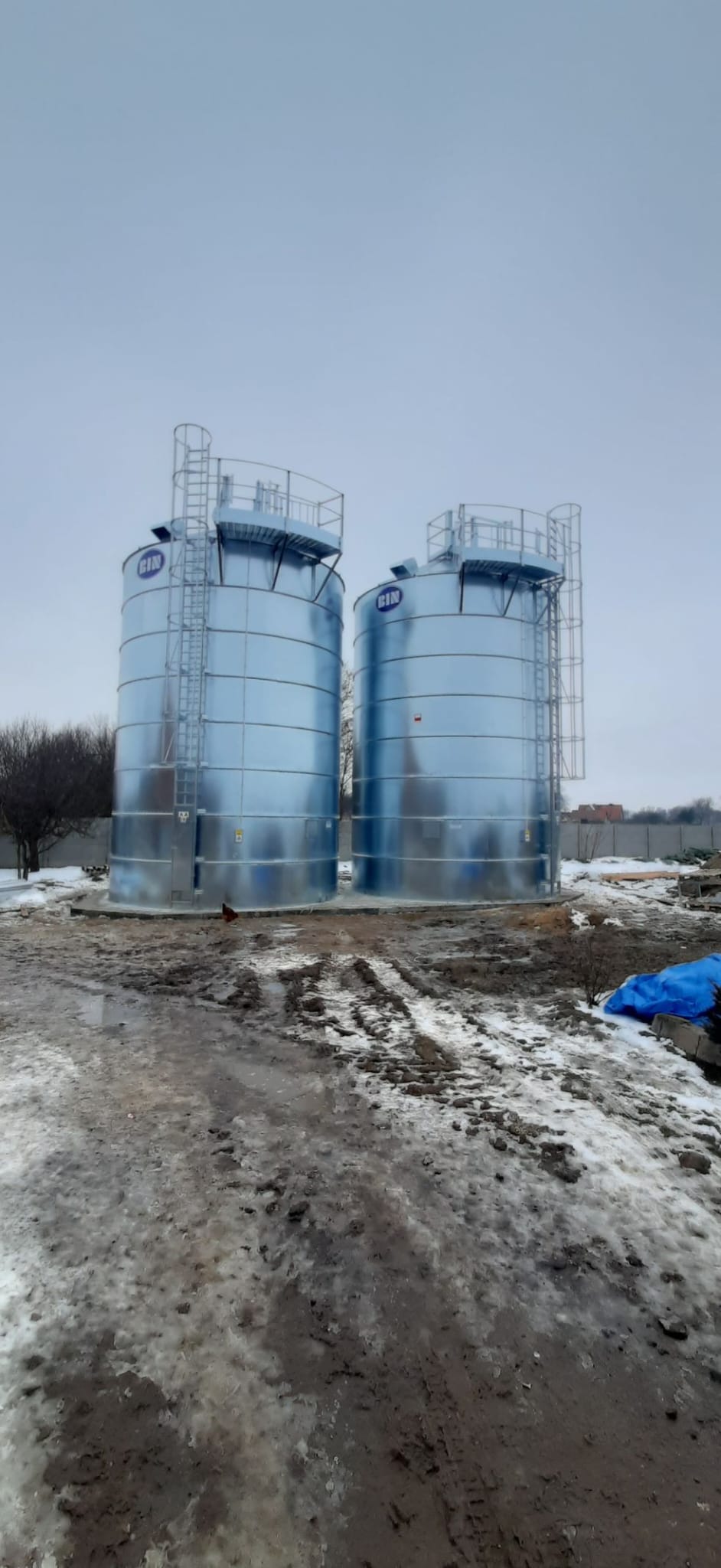

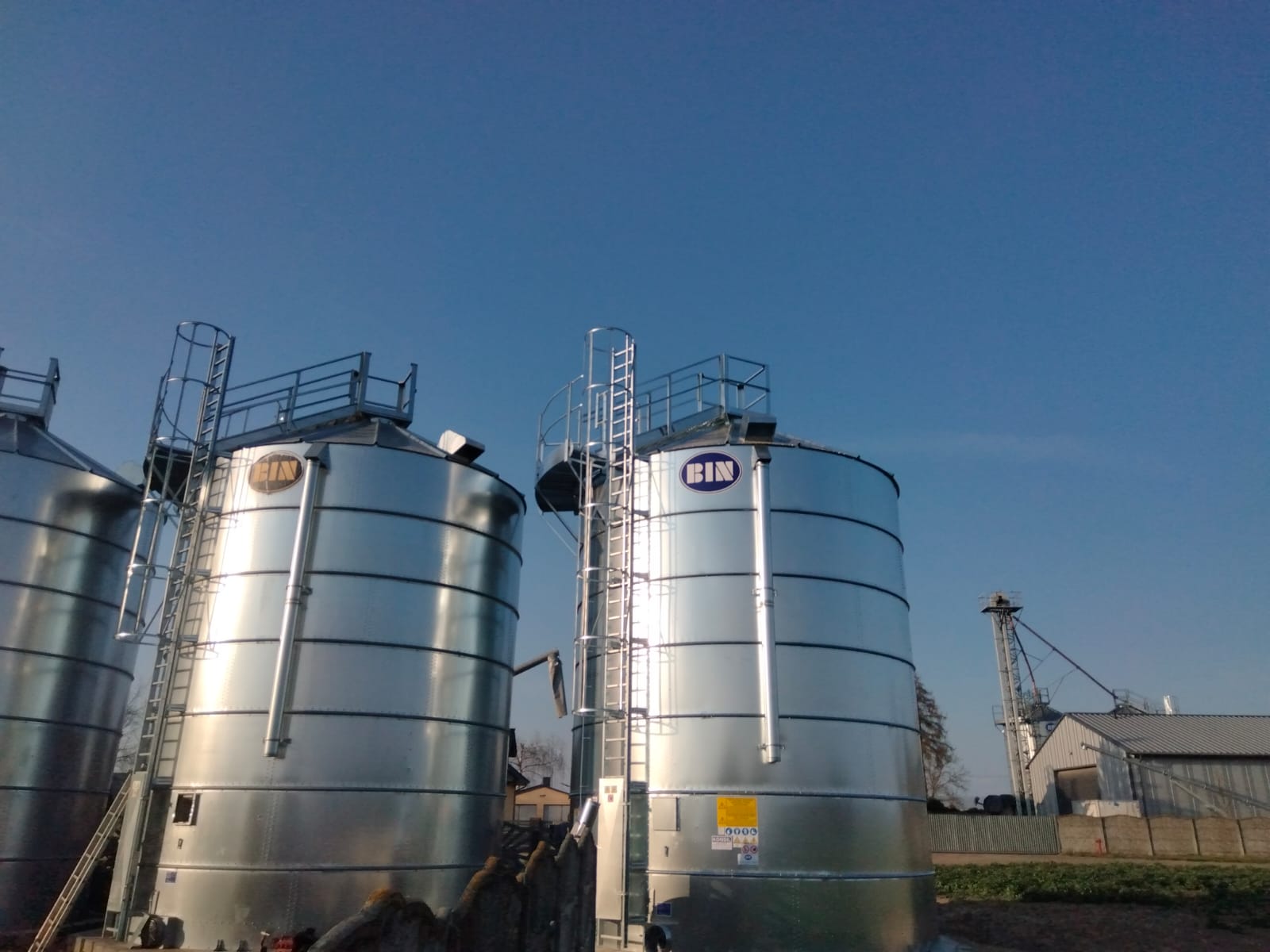

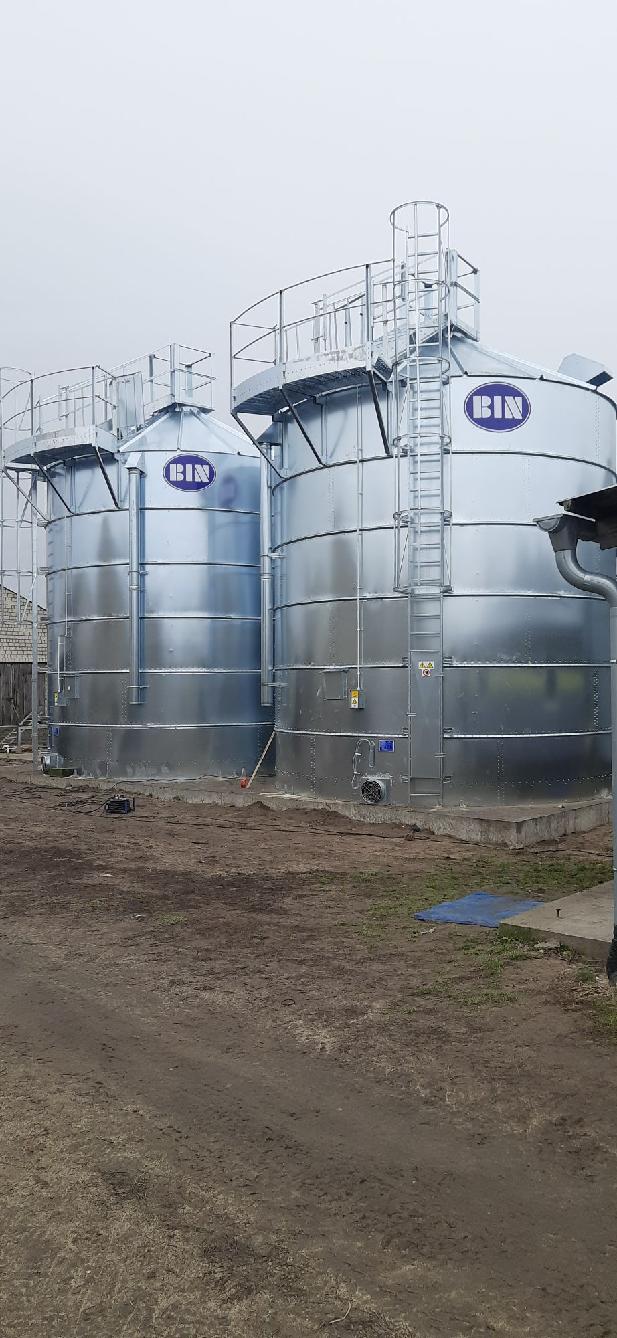

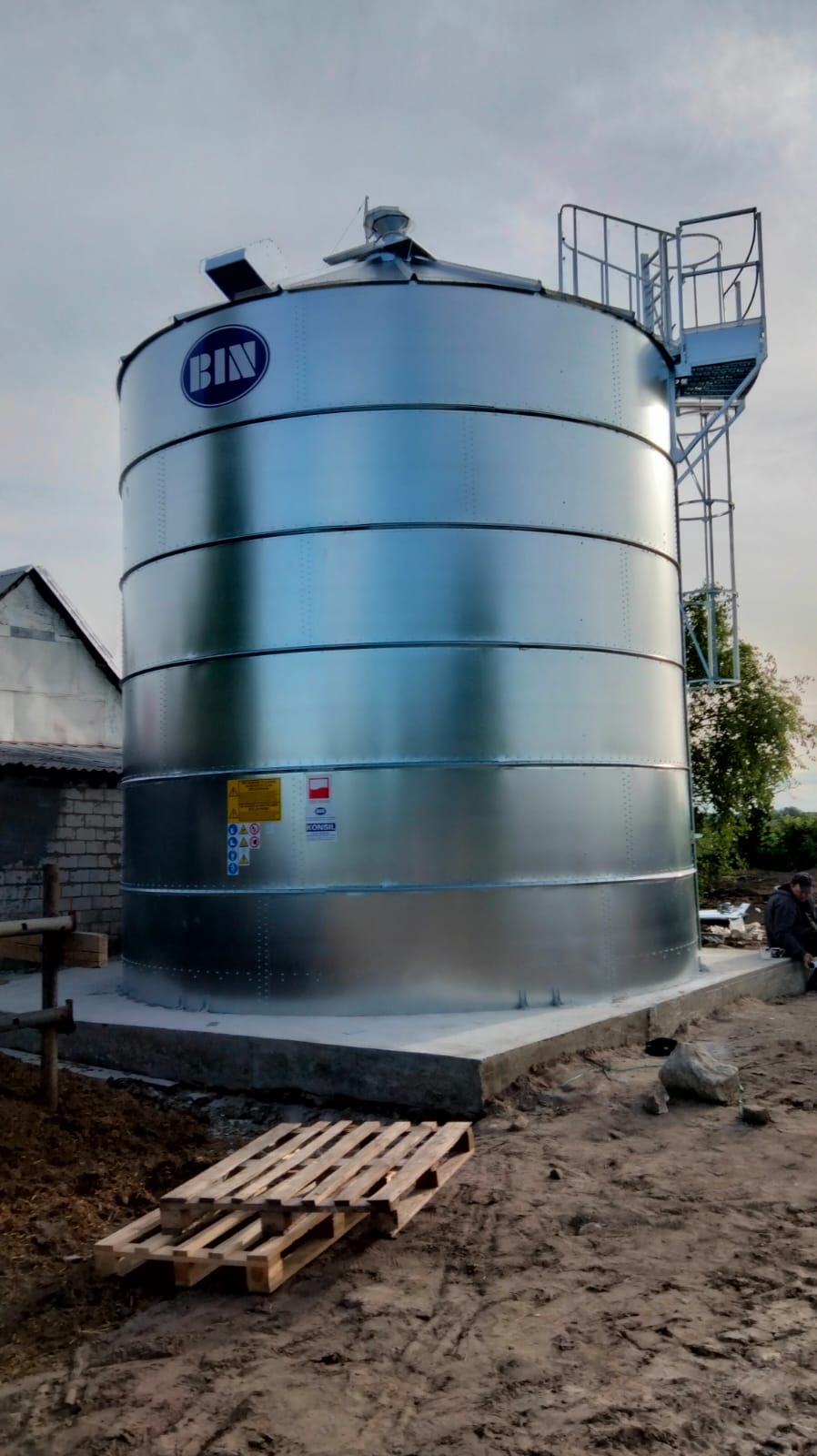

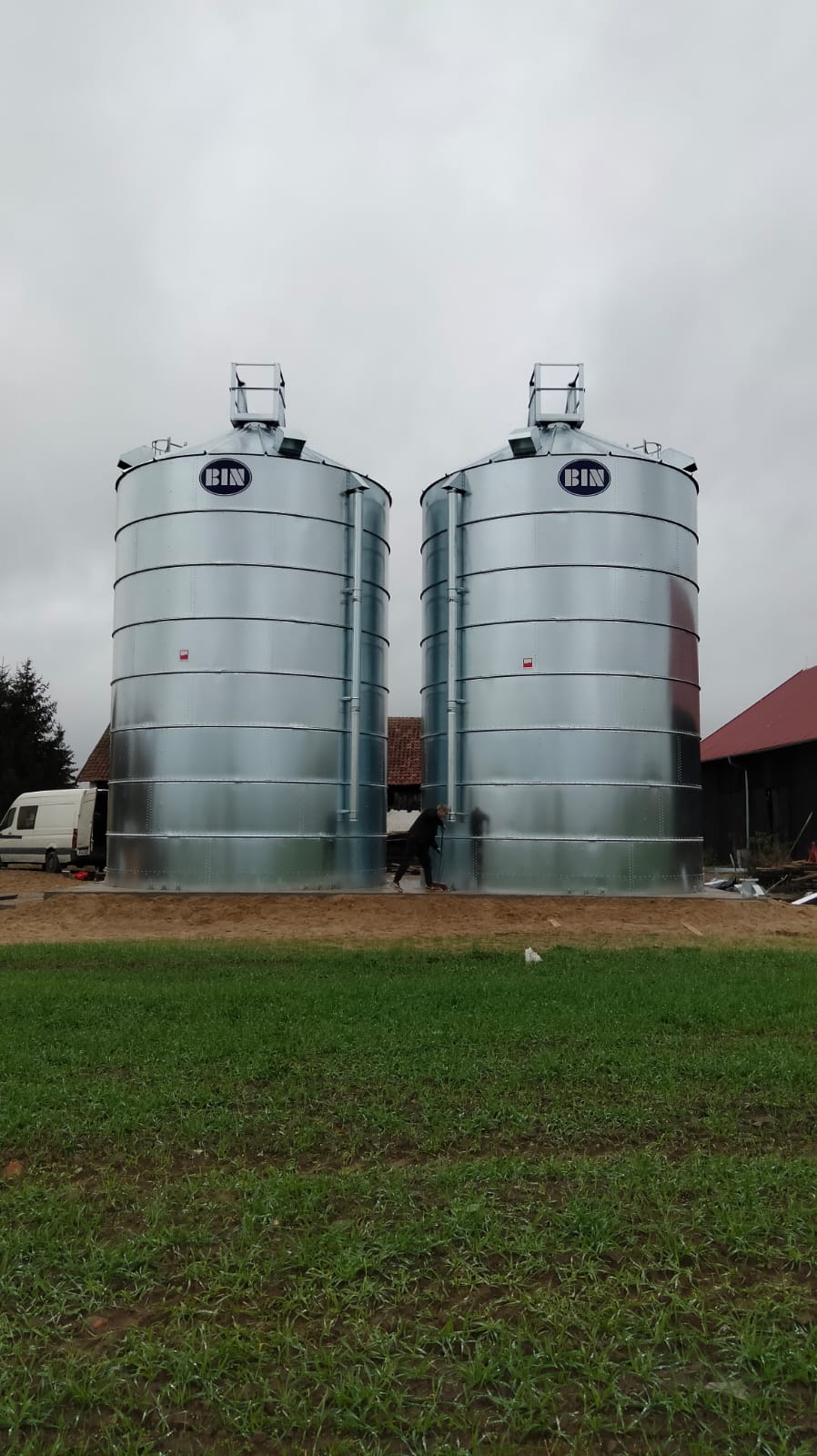

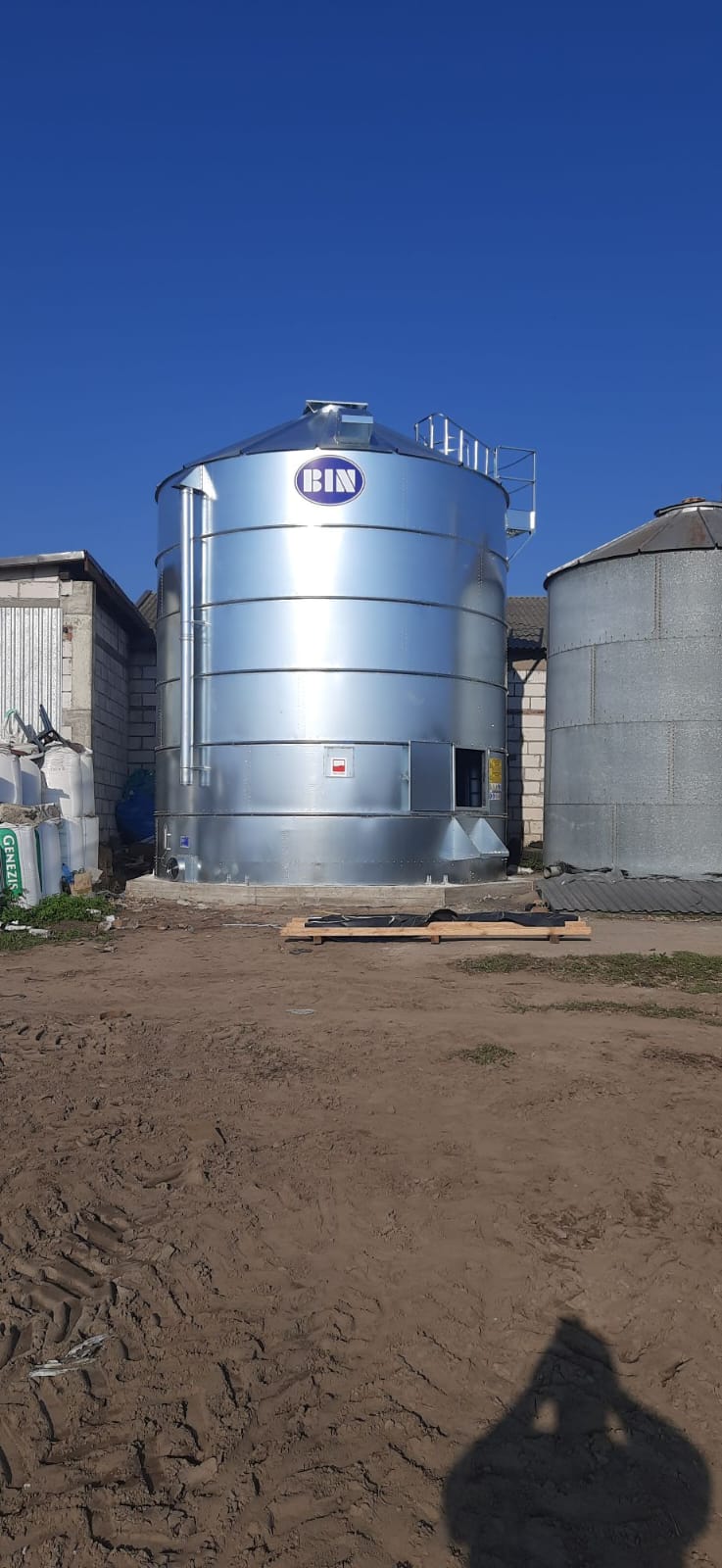

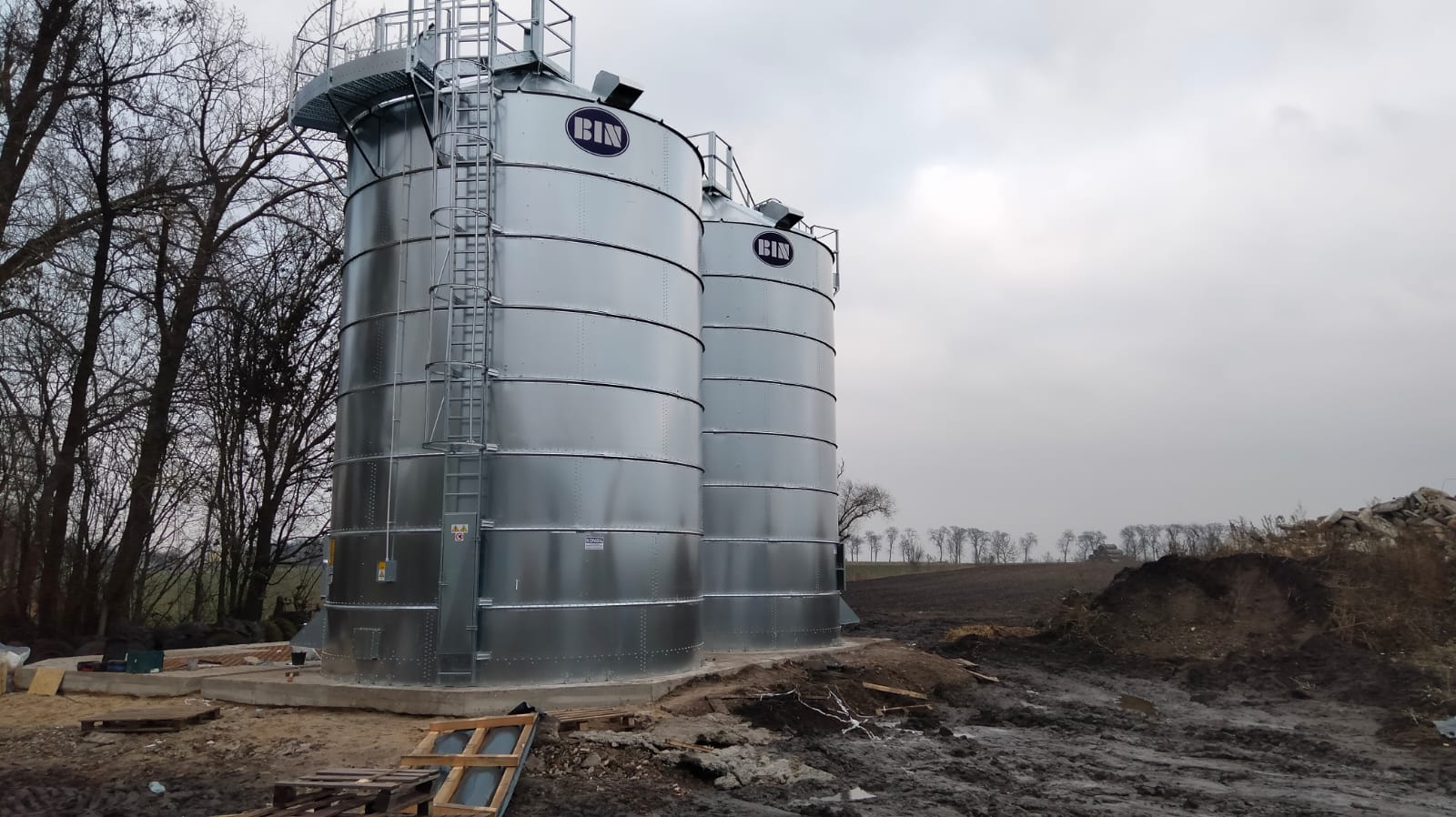

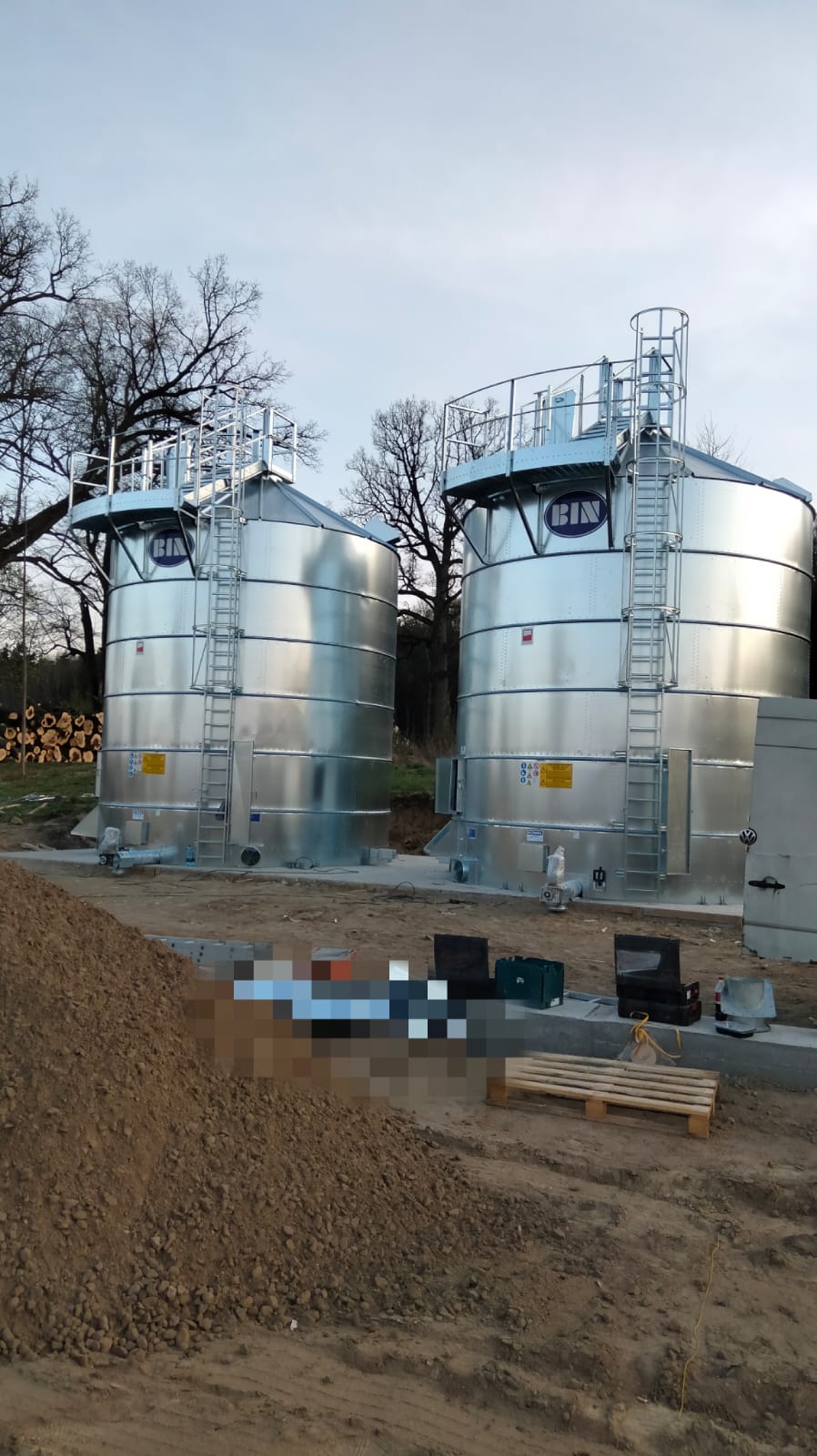

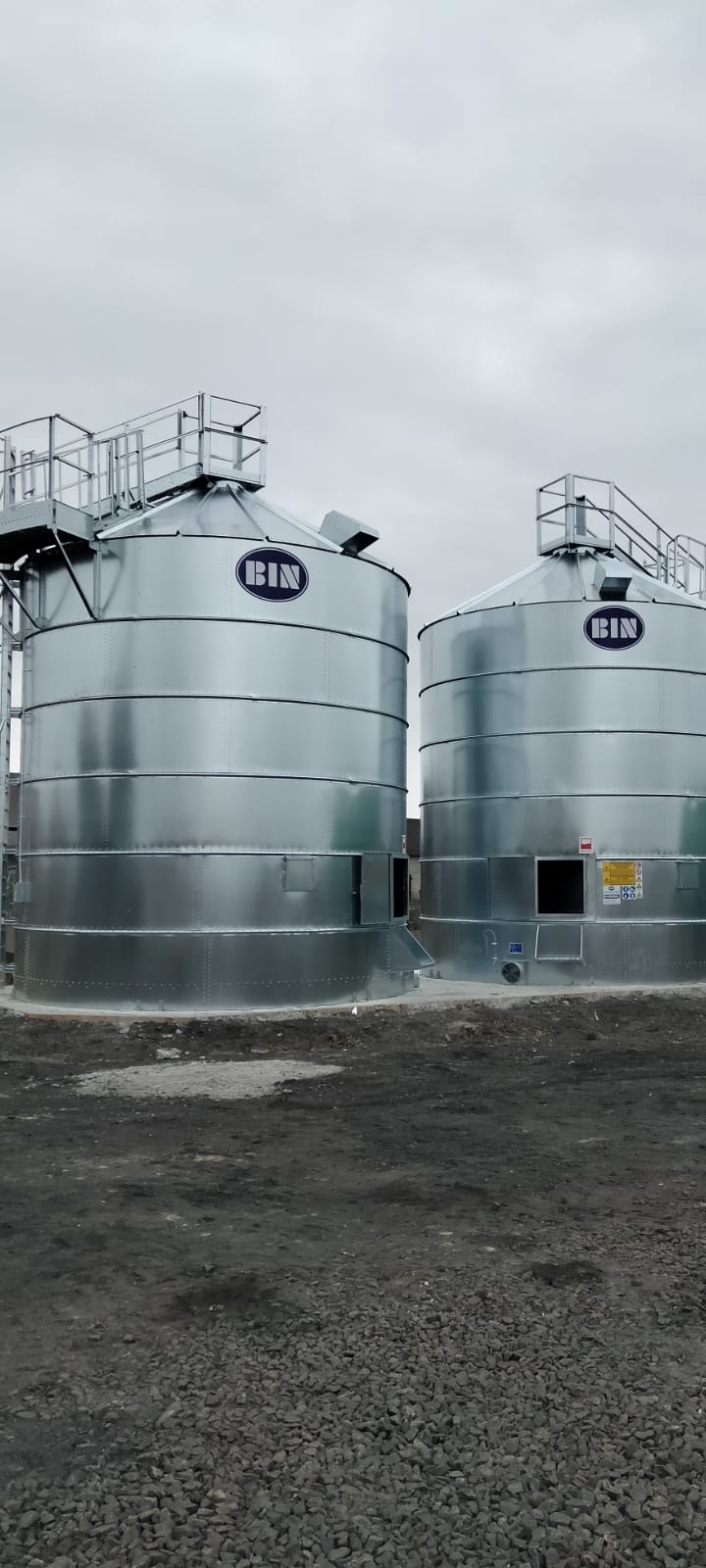

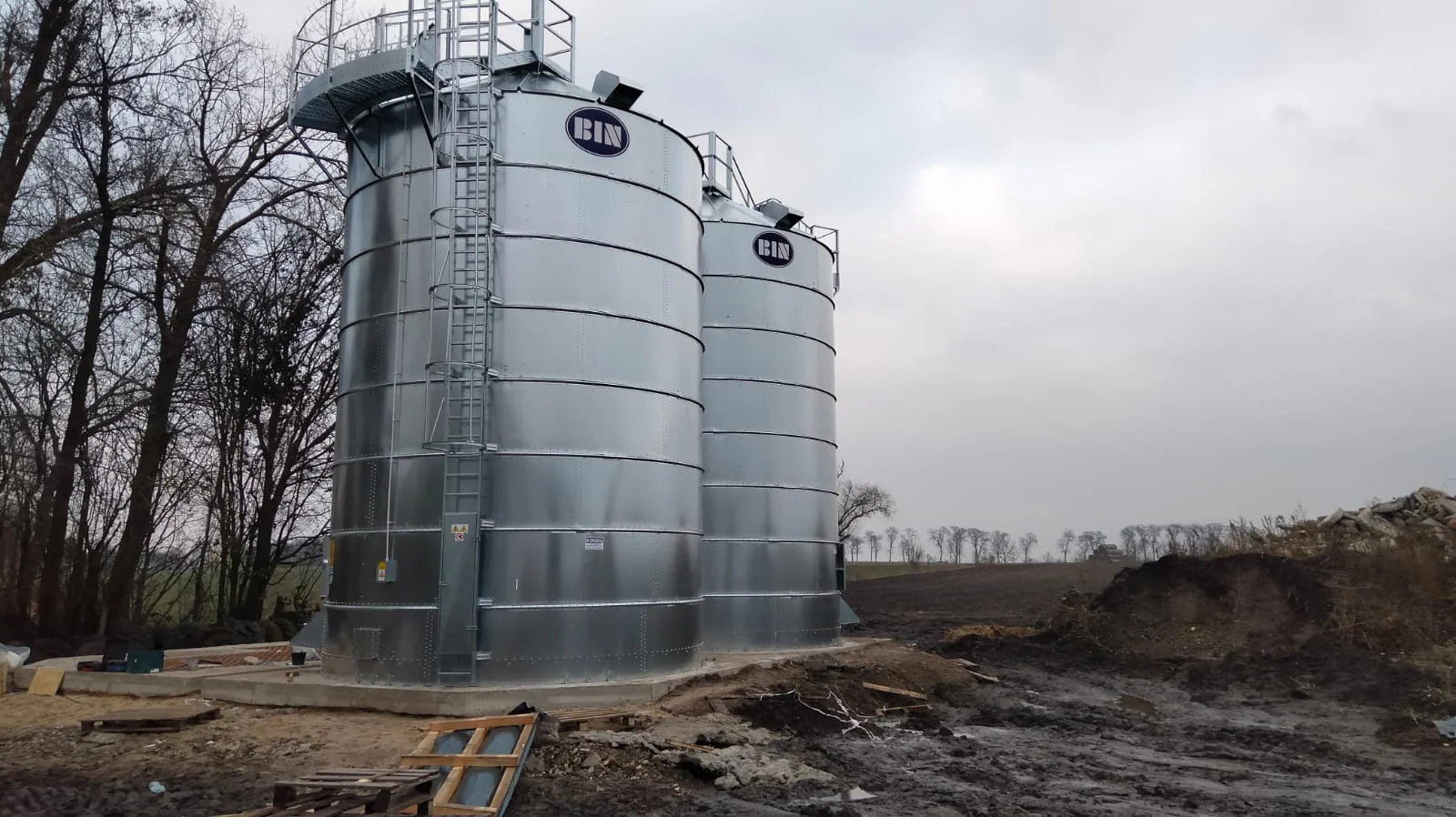

Galeria silosów płaskodennych BIN100
