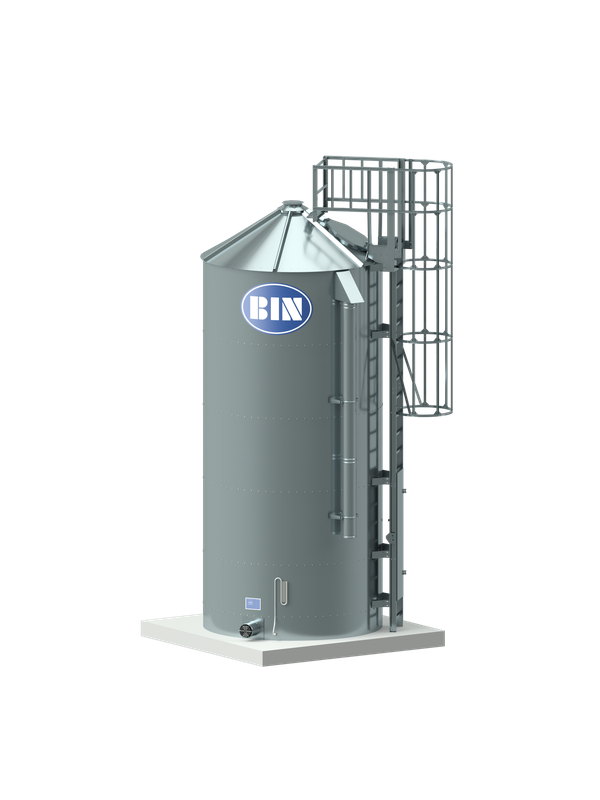

MODEL NBIN10W
Silosy płaskodenne BIN typu BIN10
- Kategoria:Silosy płaskodenne BIN
- Podłoga:Płaska
- Blacha:Płaska
- Ładowność:od 10,5t do 13,5t
- Średnica:2,29m
Silosy typu BIN10 o średnicy 2,29m i ładowności od 10,5t do 13,5t są przeznaczone do przechowywania ziarna. Dostępne są w dwóch modelach: NBIN10, NBIN10W.
CennikDane techniczne
| model | NBIN10 | NBIN10W |
|---|---|---|
| pojemność (objętość) | 15,6m³ | 19,5m³ |
| ładowność dla pszenicy o ciężarze 750kg/m³ | 10,5t | 13,5t |
| wysokość do wlotu załadunkowego | 4,56m | 5,51m |
| średnica | 2,29m | 2,29m |
| masa netto elementów silosu | 560kg | 719kg |
| masa i ilość bloczków betonowych | 28szt. (260kg) | 28szt. (260kg) |

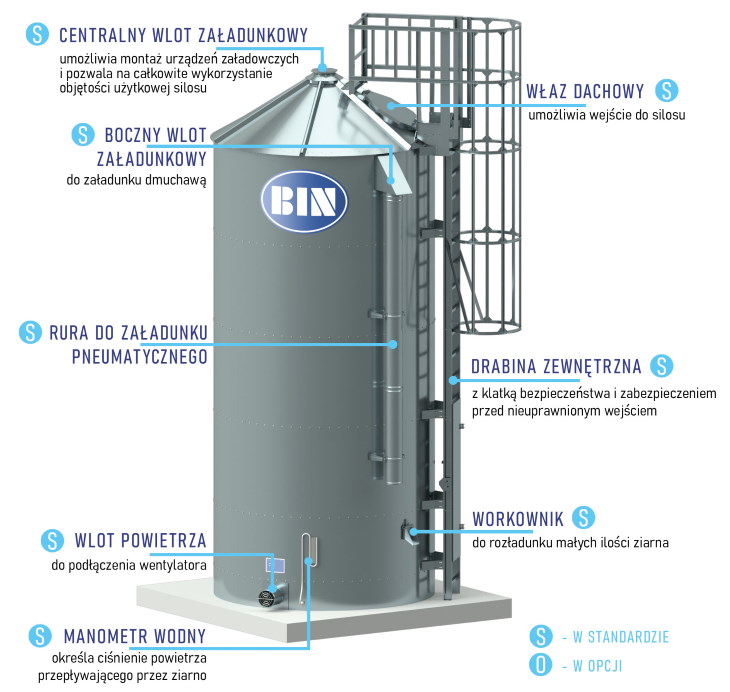

Wyposażenie standardowe
Podstawowe elementy:
- ✓ płaszcz z blachy płaskiej
- ✓ kotwy do mocowania do fundamentu
- ✓ dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
- ✓ zestaw elementów złącznych stalowych z powłoką antykorozyjną
Środki dostępu:
- ✓ właz dachowy z osłonami
- ✓ drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
- ✓ drabina wewnętrzna z klatką bezpieczeństwa
Wentylacja:
- ✓ podłoga stalowa perforowana na całej powierzchni
- ✓ wlot powietrza do podłączenia wentylatora o średnicy 180mm
- ✓ manometr wodny
Załadunek i rozładunek:
- ✓ centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
- ✓ boczny wlot załadunkowy
- ✓ rura załadunkowa do bocznego wlotu o długości 2m dla silosu NBIN10 i o długości 3m dla silosu NBIN10W
- ✓ workownik
Wyposażenie opcjonalne
Wentylacja:
- ☐ wentylator tłoczący powietrze (polecany PPZ)
- ☐ wentylator wyciągowy na dachu OWS250-10-200
- ☐ sonda temperatury 4-punktowa
- ☐ nagrzewnica powietrza o mocy 4,5kW
Załadunek i rozładunek:
- ☐ wsyp lejowy montowany do wsypu centralnego – do załadunku skośnym przenośnikiem ślimakowym
- ☐ moduł kontroli silosu MKS-100
- ☐ przenośnik rozładowczy podpodłogowy ślimakowy PS160
- ☐ dmuchawa do transportu ziarna
Zalecany sposób załadunku i rozładunku
| załadunek | rozładunek |
|---|---|
| dmuchawa do ziarna PPZ | workownik |
| skośny przenośnik ślimakowy | ślimakowy przenośnik podpodłogowy PS160 |
| przenośnik ślimakowy pionowy PS220-PN |

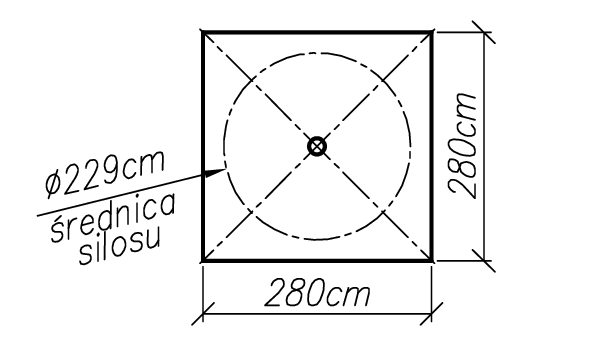

Wytyczne płyty fundamentowej
| typ silosu | BIN10 |
|---|---|
| minimalna grubość płyty | 20cm |
| minimalna klasa betonu | C16/20 (B20) |
| zbrojenie | stal żebrowana klasy A-II siatka krzyżowo zbrojona w połowie grubości płyty ∅8 co 15cm |
| ilość drenów (o) | 1szt. |
Rysunki techniczne

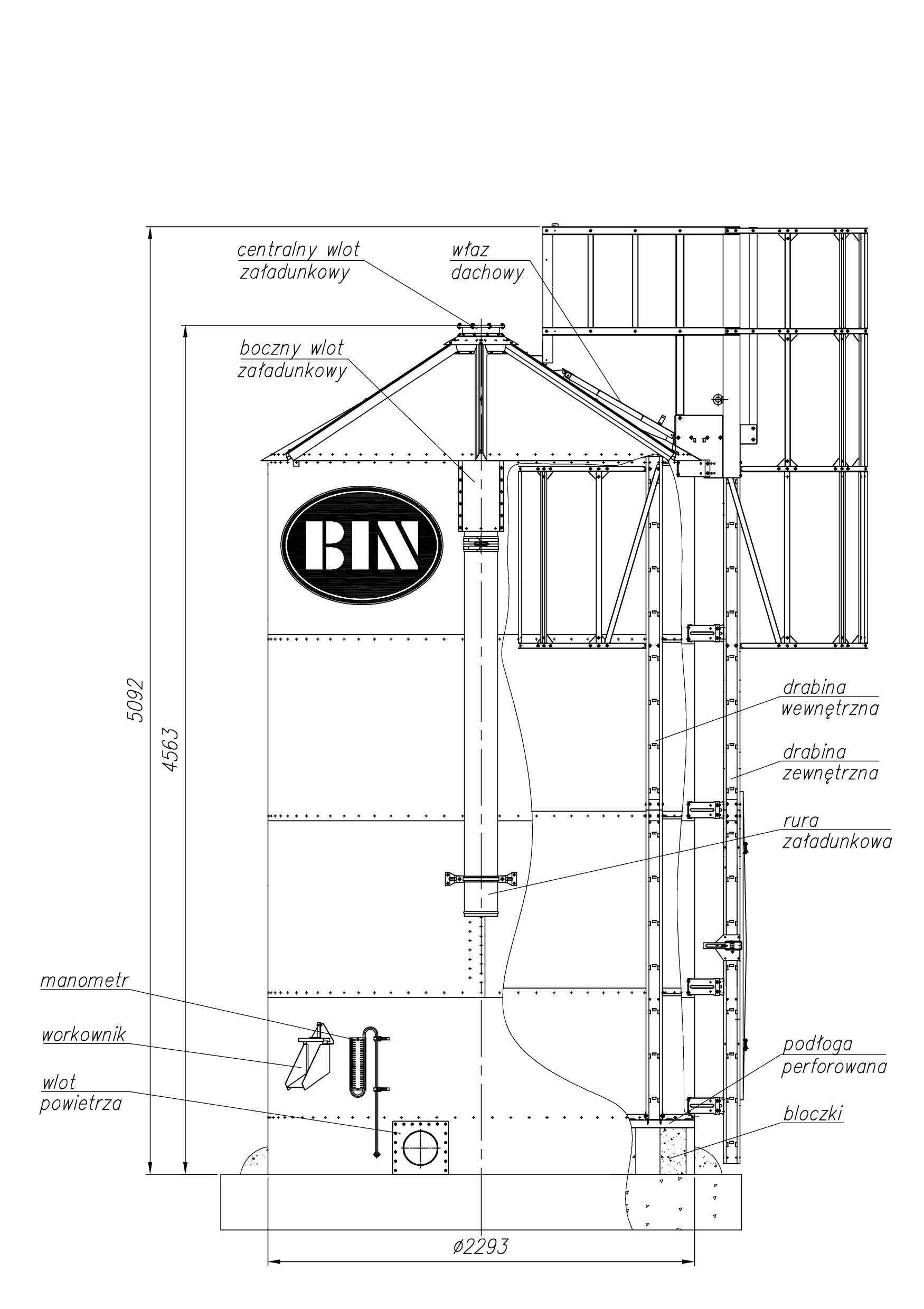

- Silos typu NBIN10

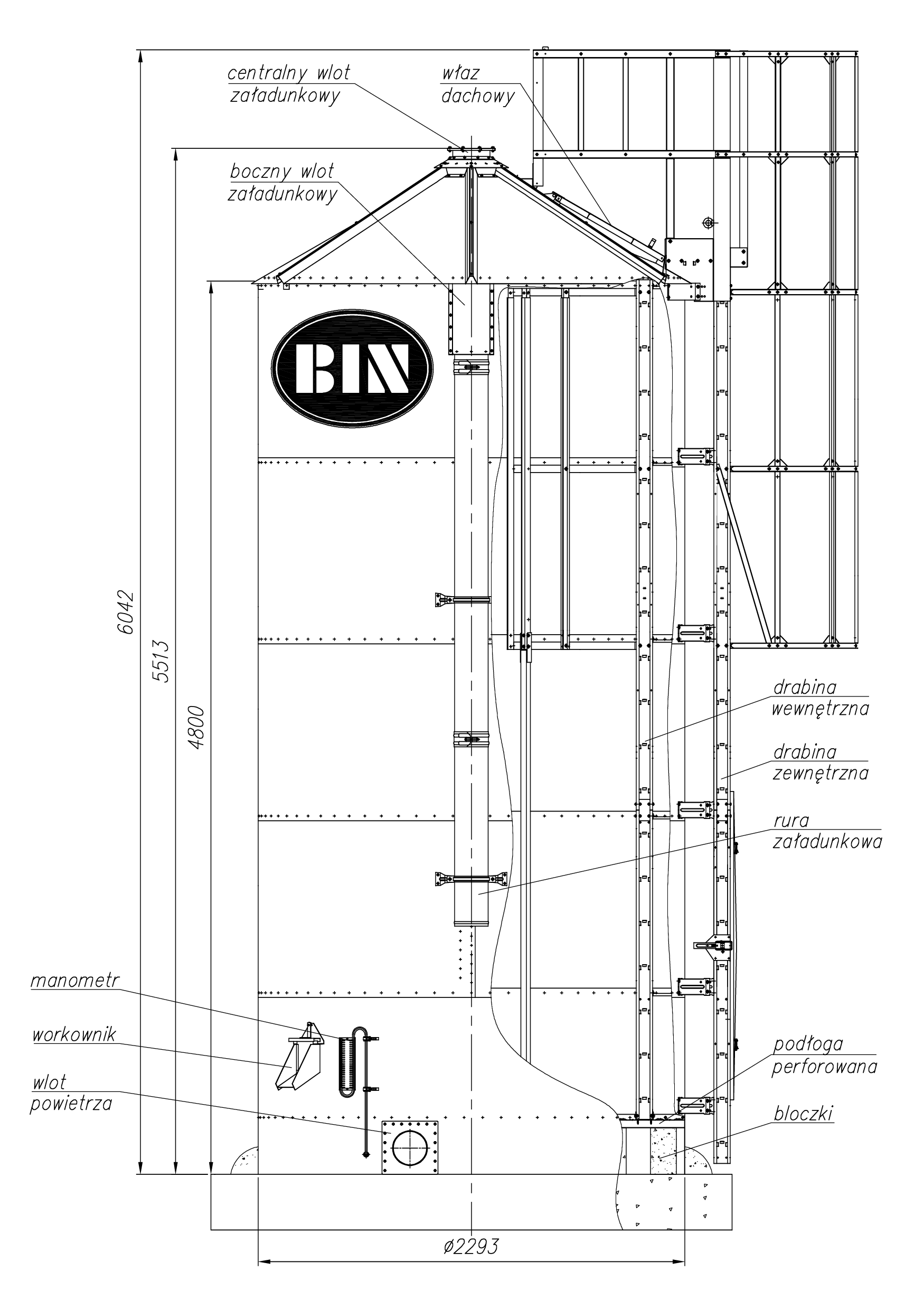

- Silos typu NBIN10W

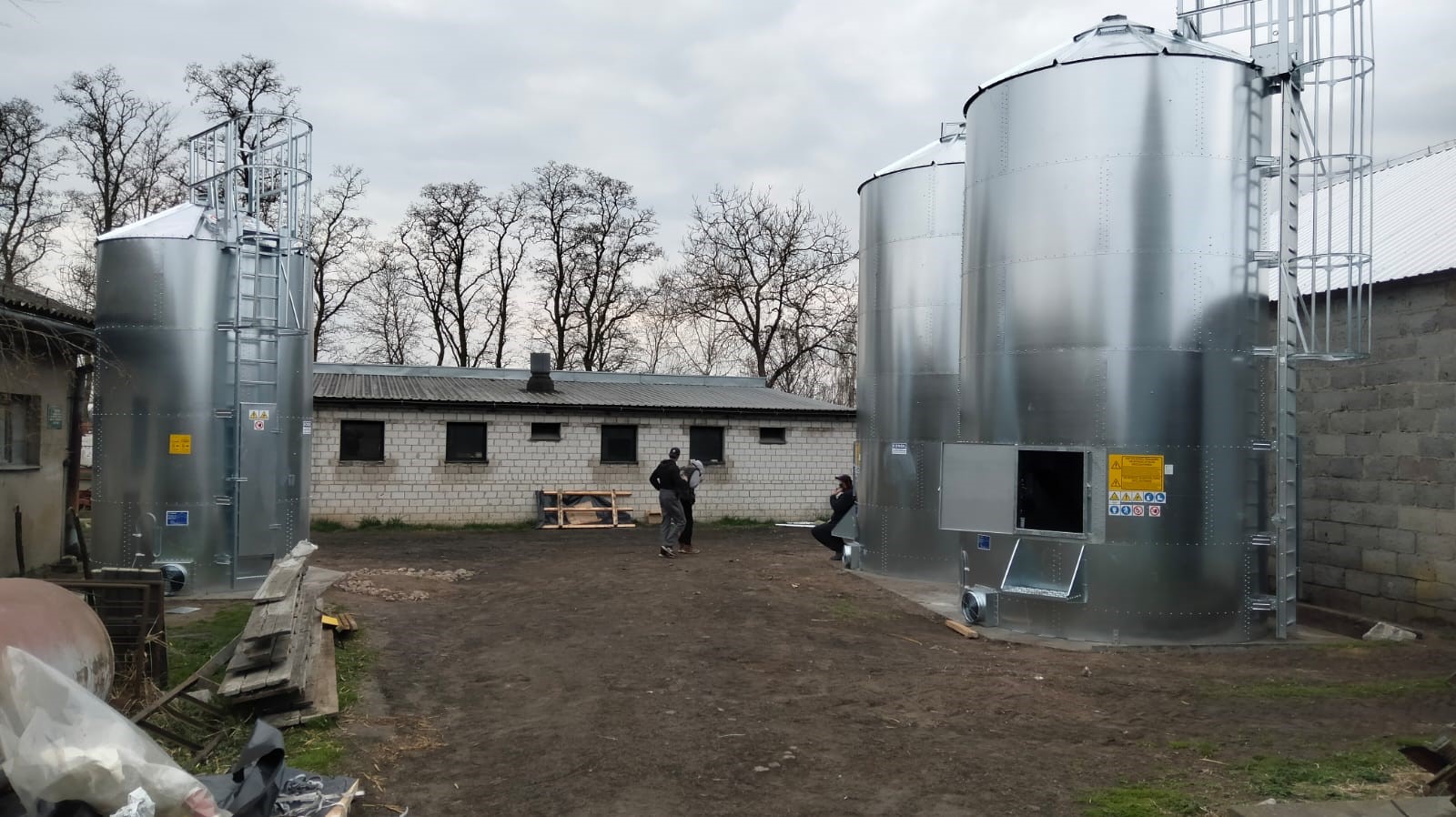

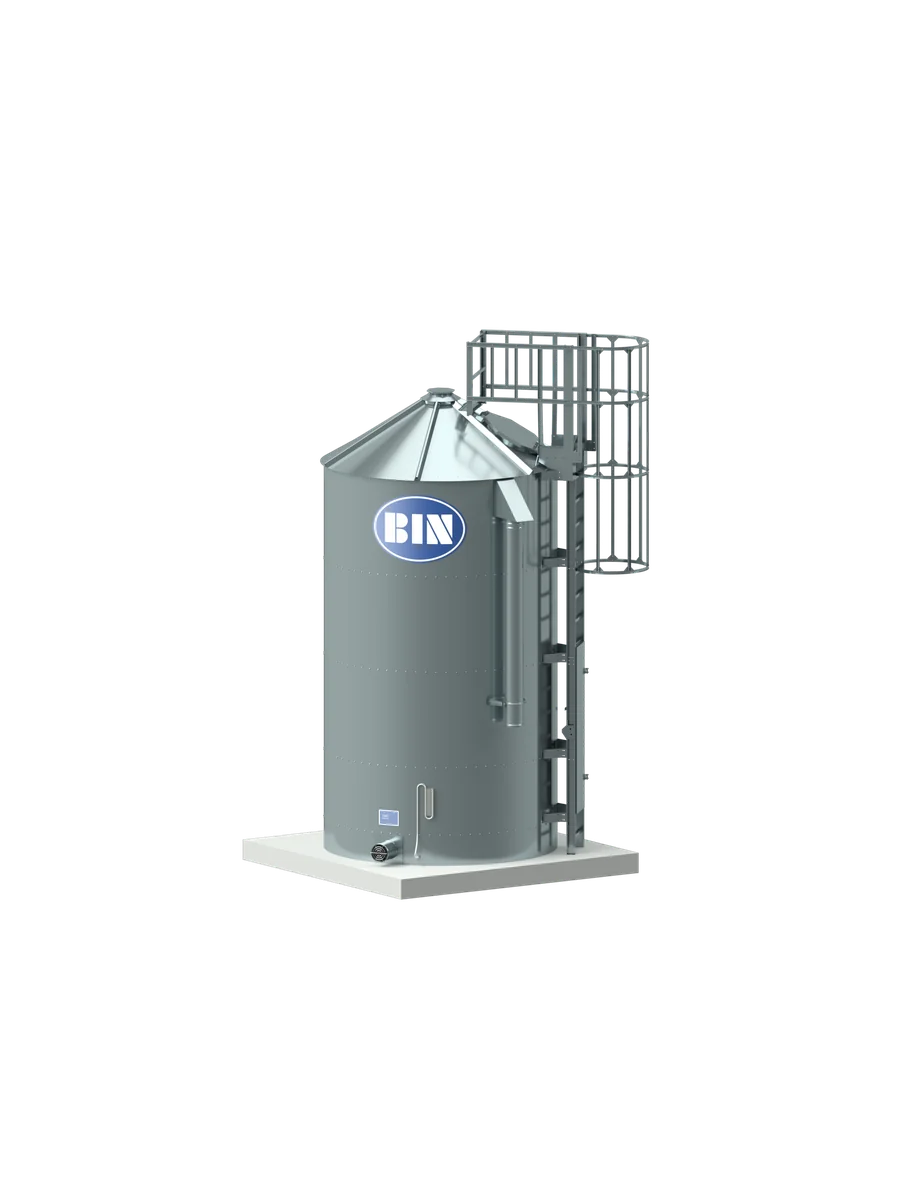

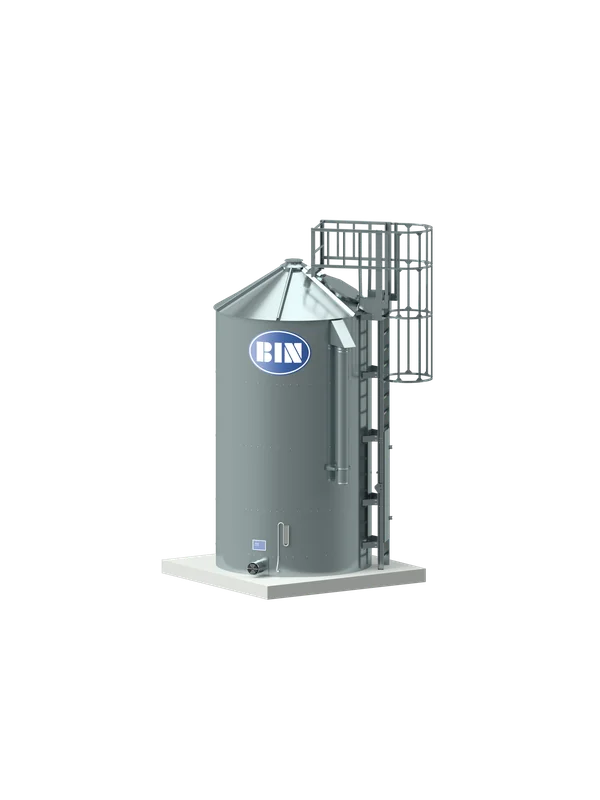

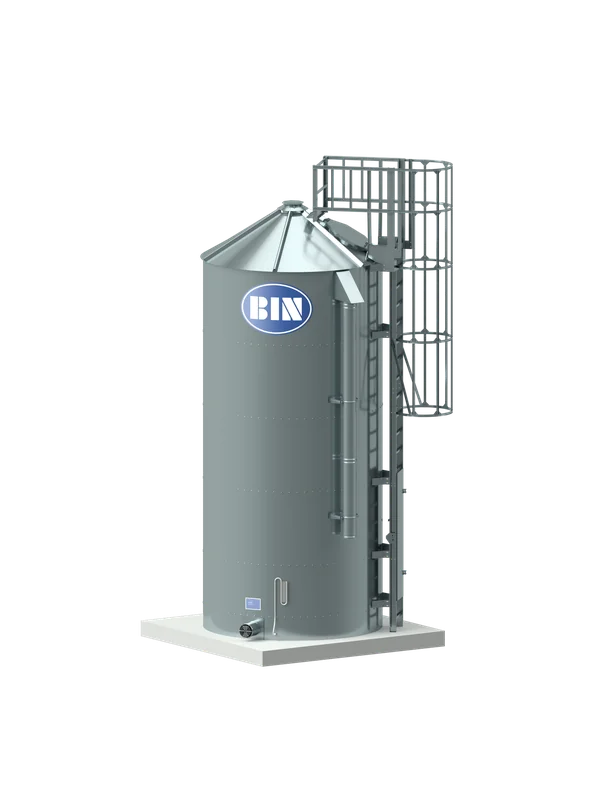

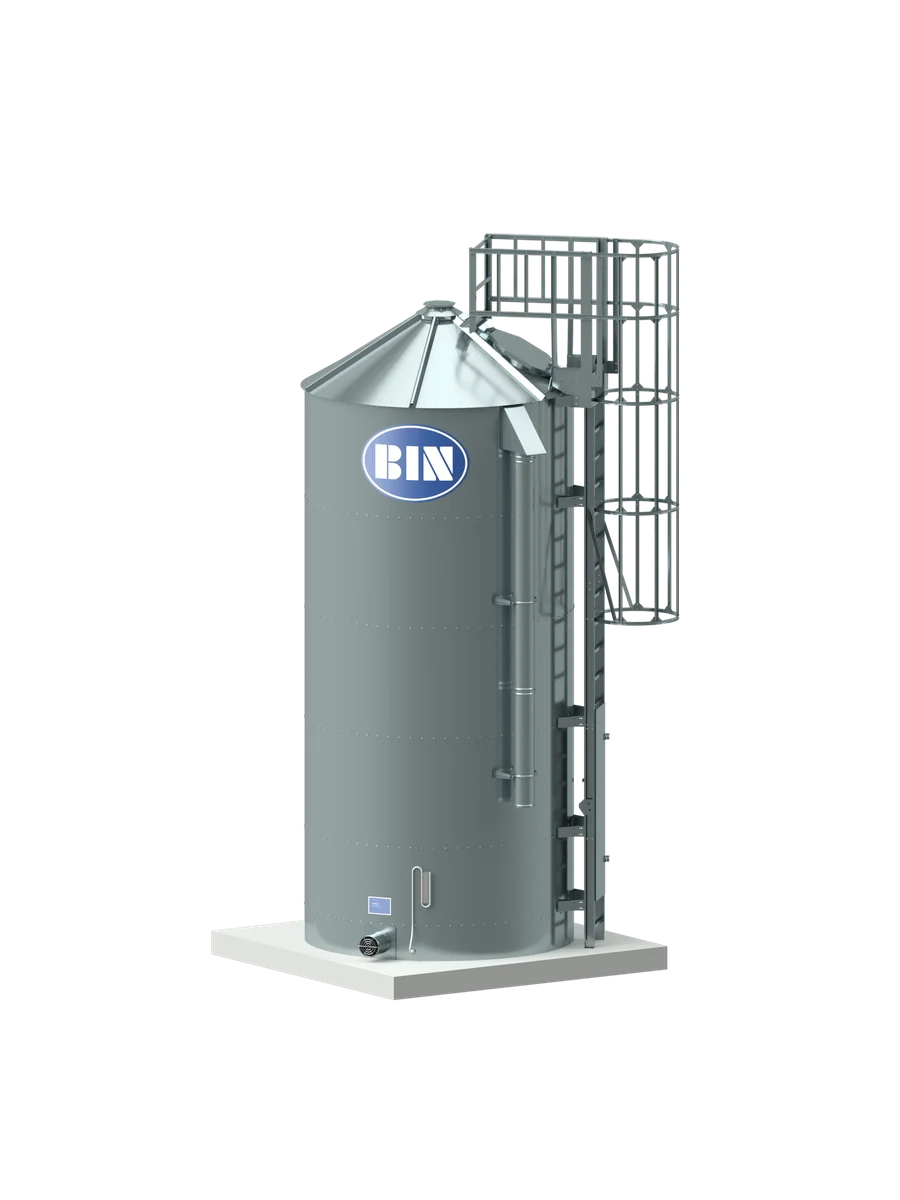

Galeria silosów płaskodennych BIN10
