KONSIL200

MODEL K200/7
MODEL K200/8
MODEL K200/9
MODEL K200/10

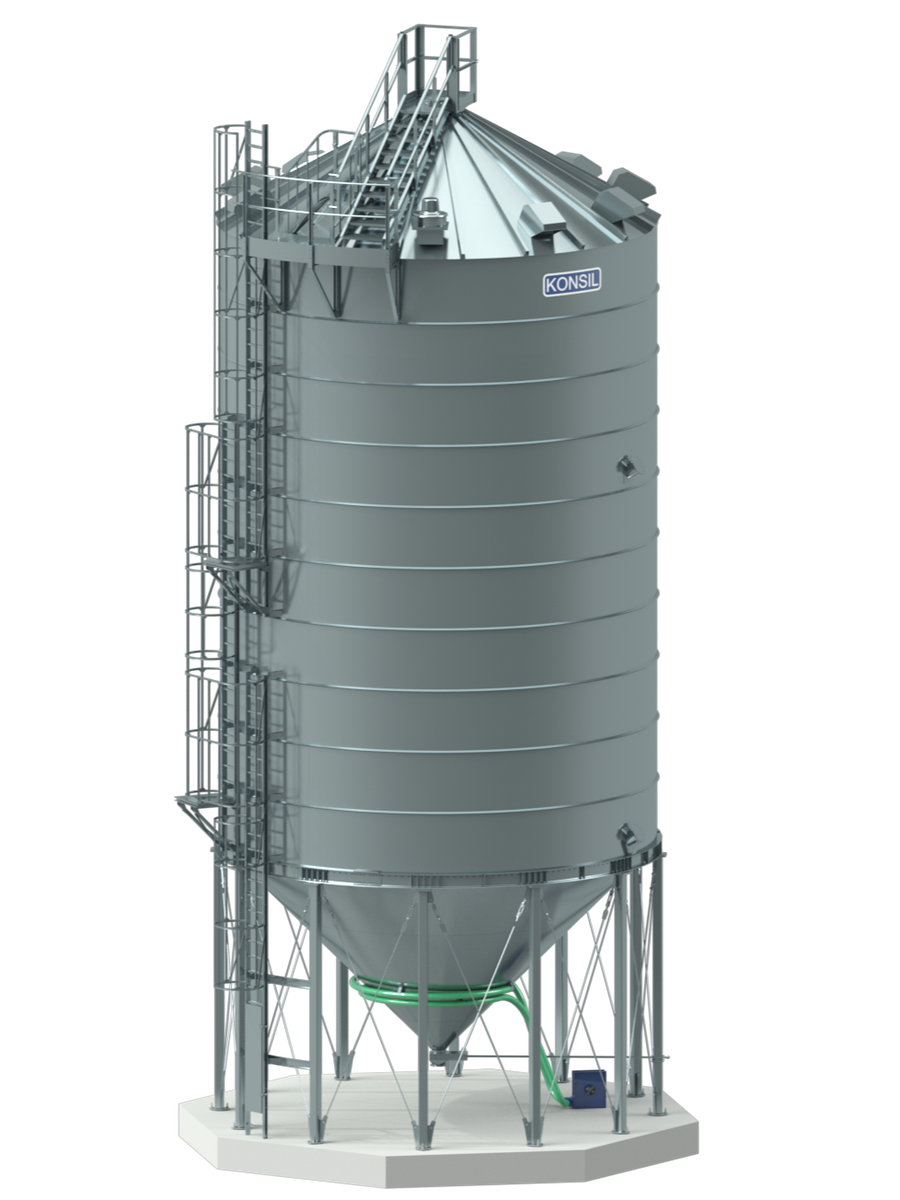

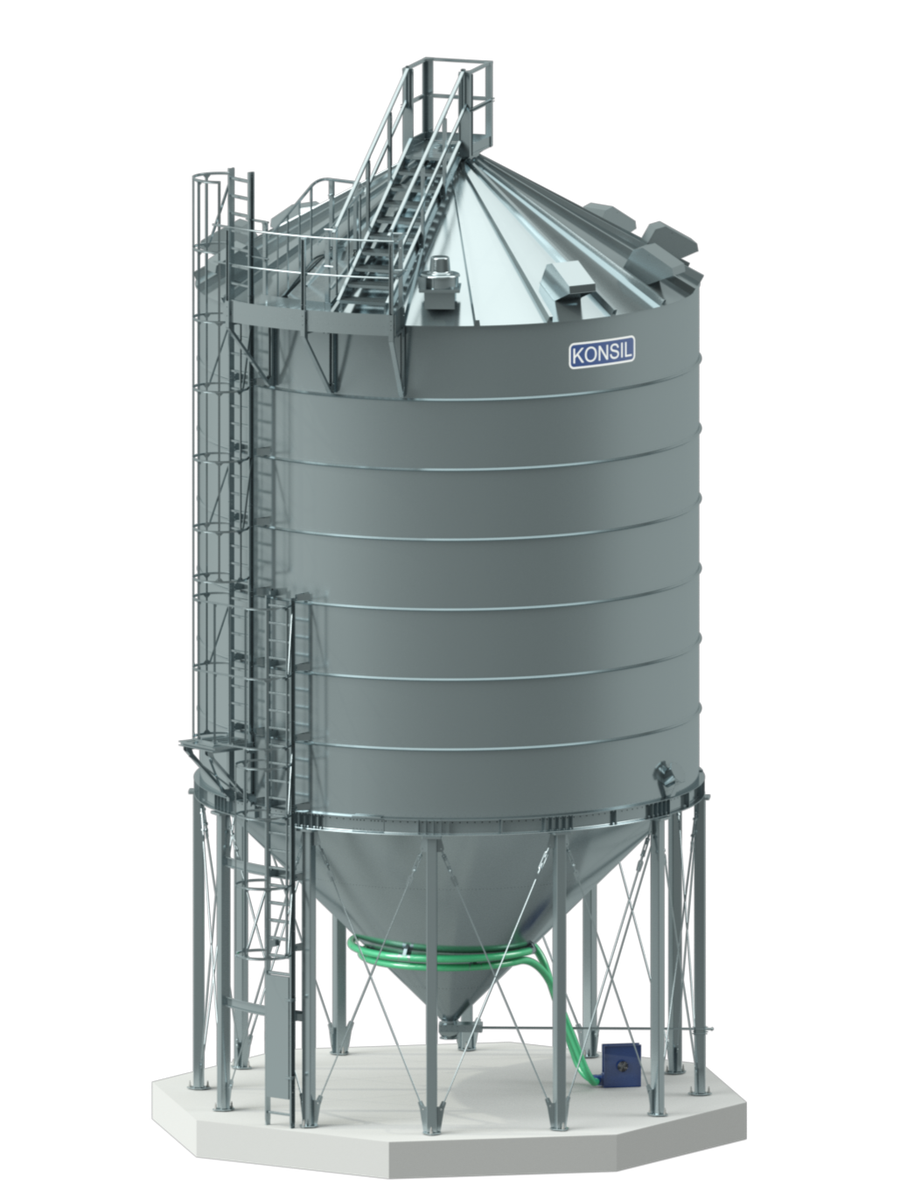

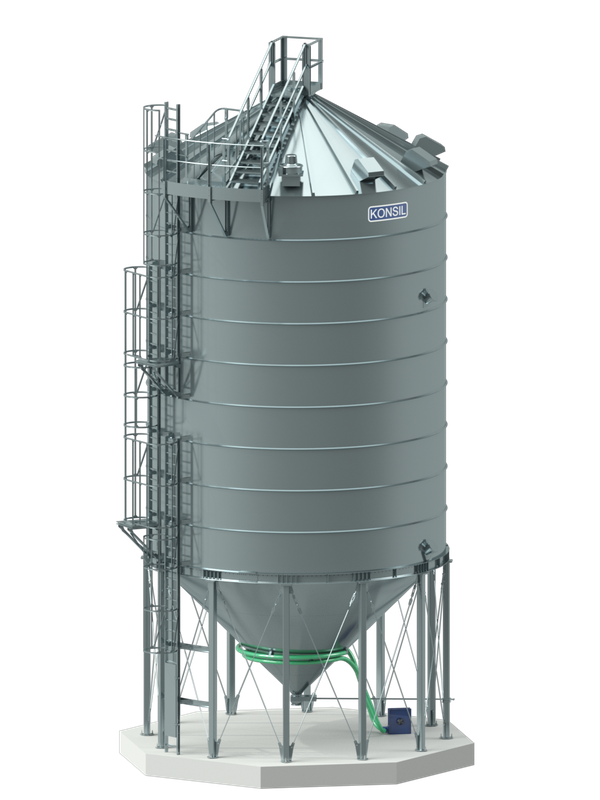

Silosy lejowe KONSIL typu KONSIL200

  • Kategoria:Silosy lejowe KONSIL
  • Podłoga:Skośna
  • Blacha:Płaska
  • Ładowność:od 207t do 312t
  • Średnica:6,69m

    • Silosy typu KONSIL200 o średnicy 6,69m i ładowności od 207t do 312t są przeznaczone do przechowywania ziarna. Dostępne są w pięciu modelach: K200/6, K200/7, K200/8, K200/9 oraz K200/10.

Dane techniczne

model KONSIL200/6 KONSIL200/7 KONSIL200/8 KONSIL200/9 KONSIL200/10
powierzchnia zabudowy silosu 35,1 m2
(bez płyty fundamentowej)
powierzchnia zabudowy silosu 46,6 m2
(z płytą fundamentową)
nominalna kubatura silosu 266 m3 300 m3 333 m3 366 m3 400 m3
ładowność handlowa silosu 207 t 234 t 260 t 285 t 312 t
średnica silosu 6,69 m
wysokość całego silosu 12,04 m 12,99 m 13,94 m 14,89 m 15,84 m
nominalna wysokość płaszcza silosu 5,70 m 6,65 m 7,60 m 8,55 m 9,50 m
ilość słupów 12 szt.
przybliżona masa silosu 7250 kg 7600 kg 7950 kg 8300 kg 8650 kg
(bez płyty fundamentowej)

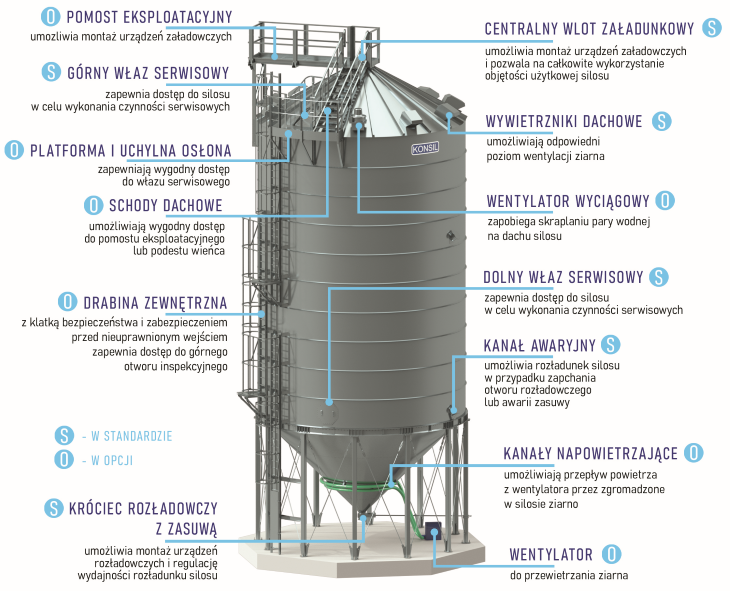

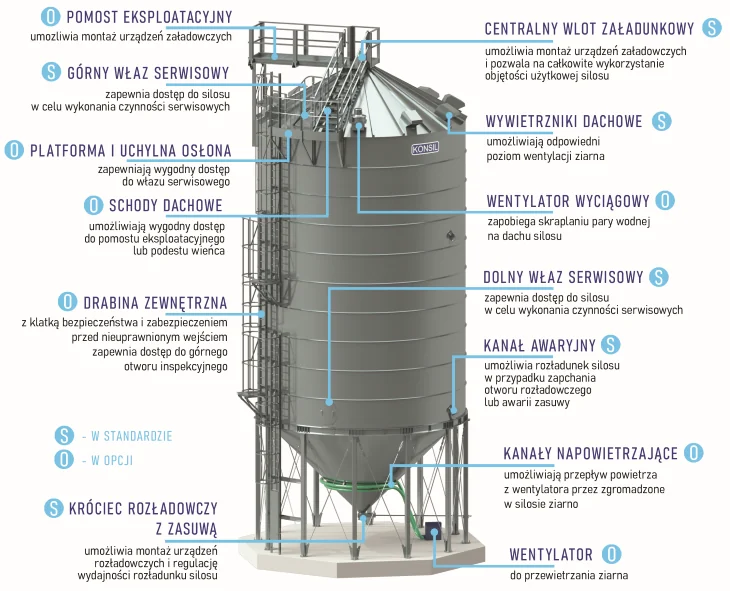

Wyposażenie standardowe i opcjonalne silosów

KONSIL200/6 KONSIL200/7 KONSIL200/8 KONSIL200/9 KONSIL200/10
Drabina zewnętrzna O O O O O
Górny właz serwisowy S S S S S
Uchylna osłona włazu górnego, platforma   dostępowa i barierki wokół włazu O O O O O
Dolny właz serwisowy S S S S S
Pomost eksploatacyjny O O O O O
Schody dachowe O O O O O
Wywietrzniki dachowe 10 szt. S S S S S
Wentylator wyciągowy OWS O O O O O
Kanały napowietrzające O O O O O
Wentylator WPT-280 O O O O O
Wielopunktowa sonda do pomiaru temperatury   STW-100 O O O O O
Centralny wlot załadunkowy S S S S S
Kanał awaryjny 2 szt. S S S S S
Króciec rozładowczy z zasuwą S S S S S

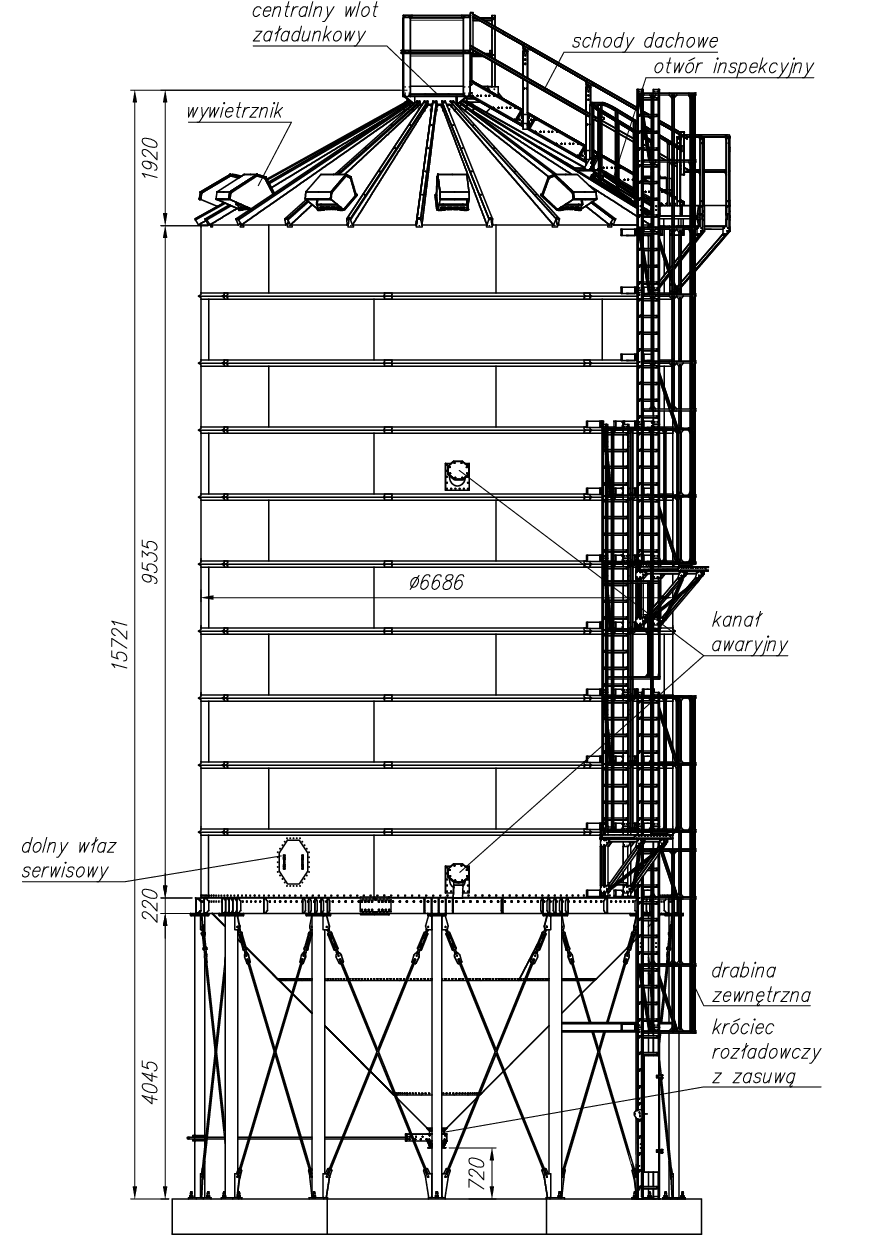

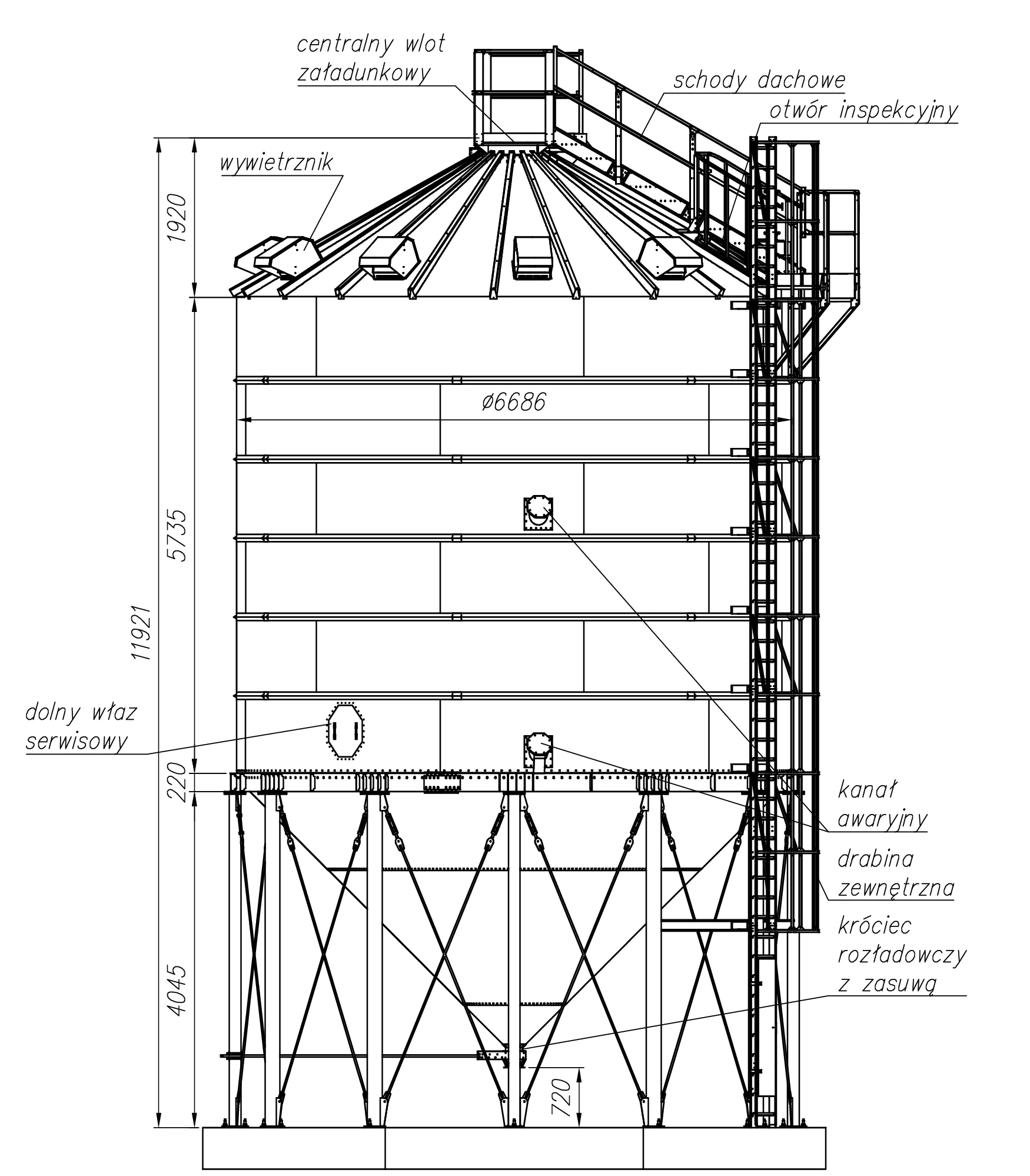

Rysunki techniczne

  • Silos typu K200/6
  • Silos typu K200/7

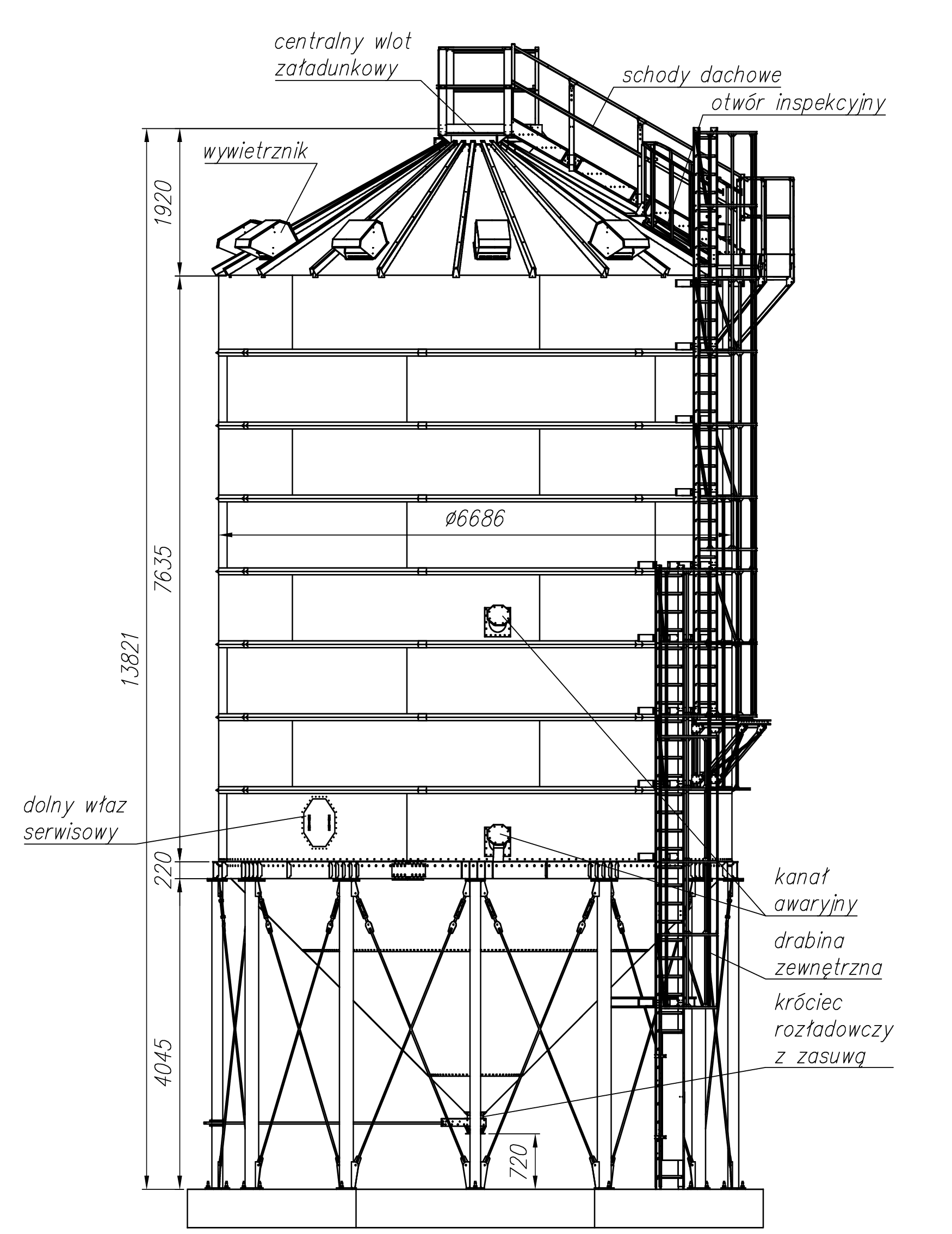

  • Silos typu K200/8

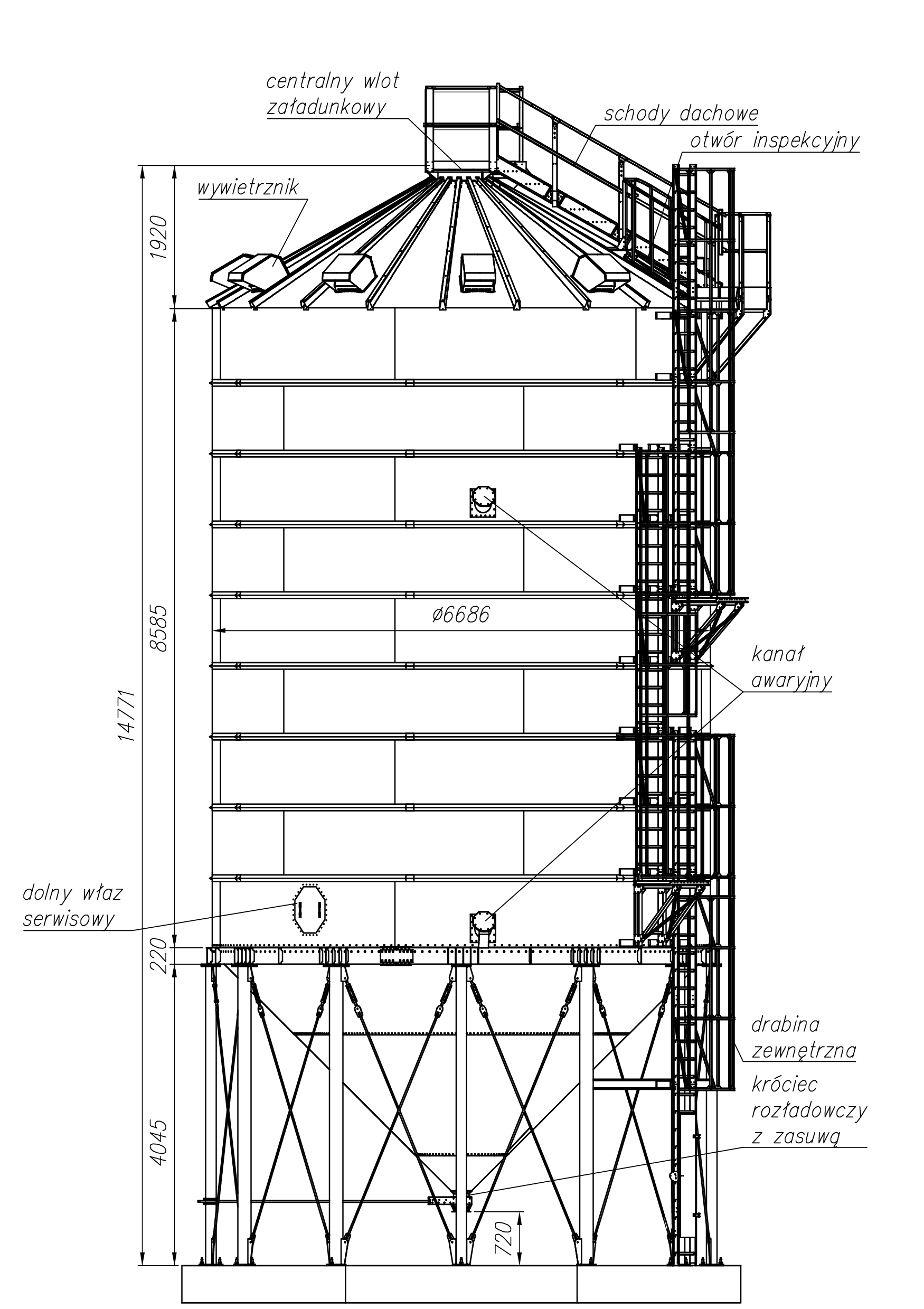

  • Silos typu K200/9
  • Silos typu K200/10

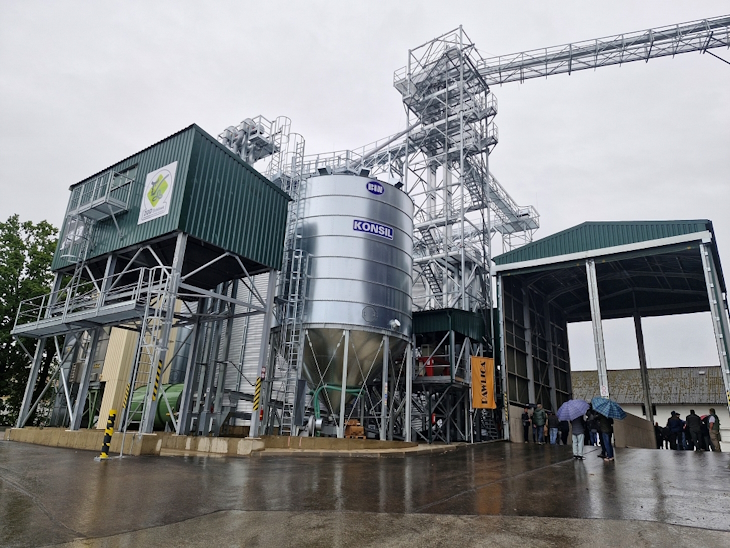

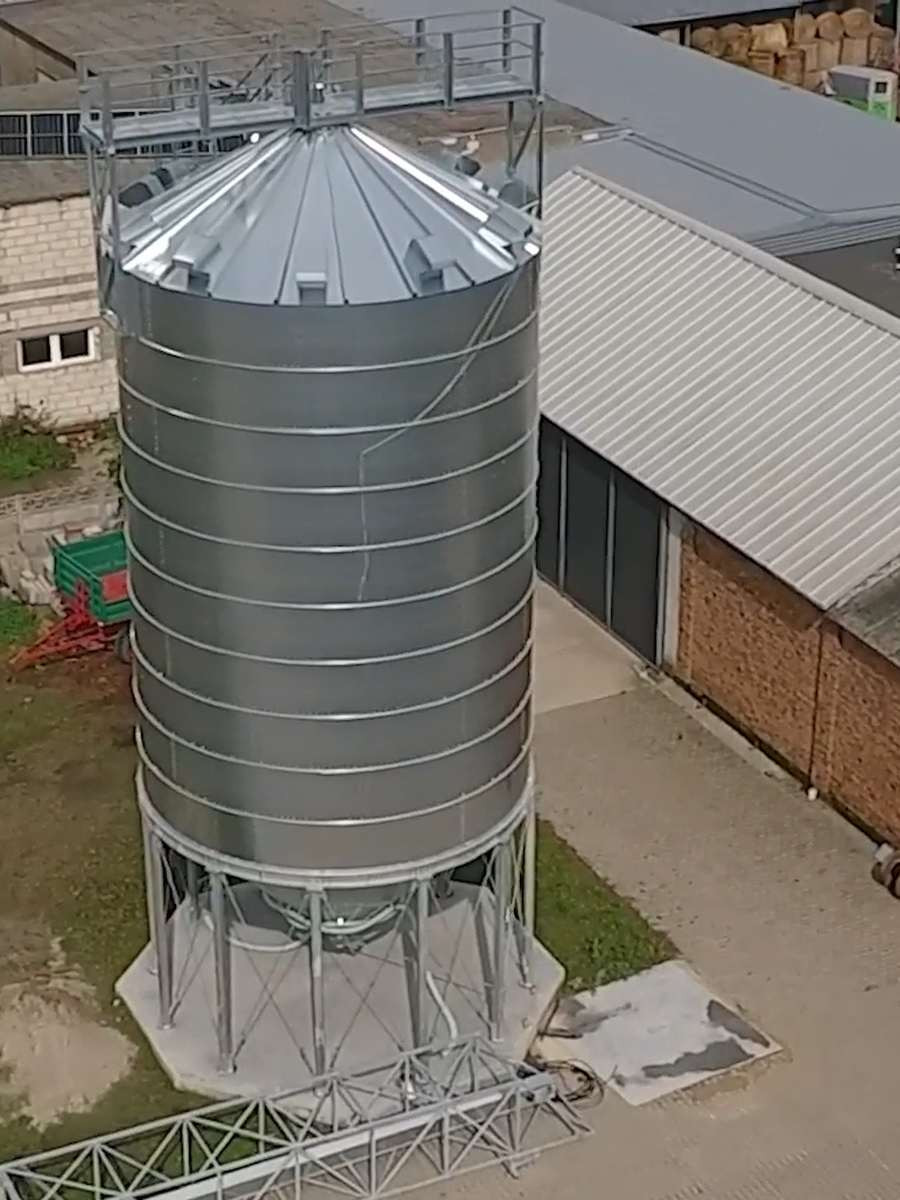

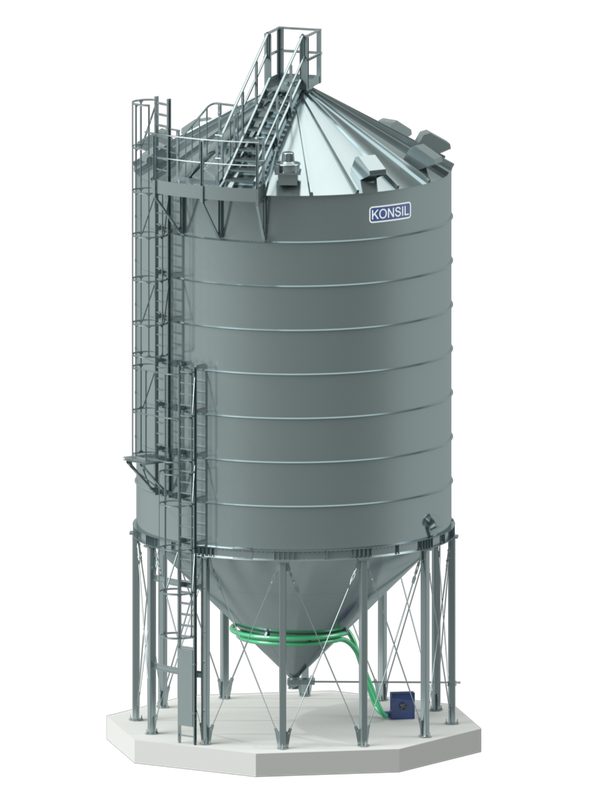

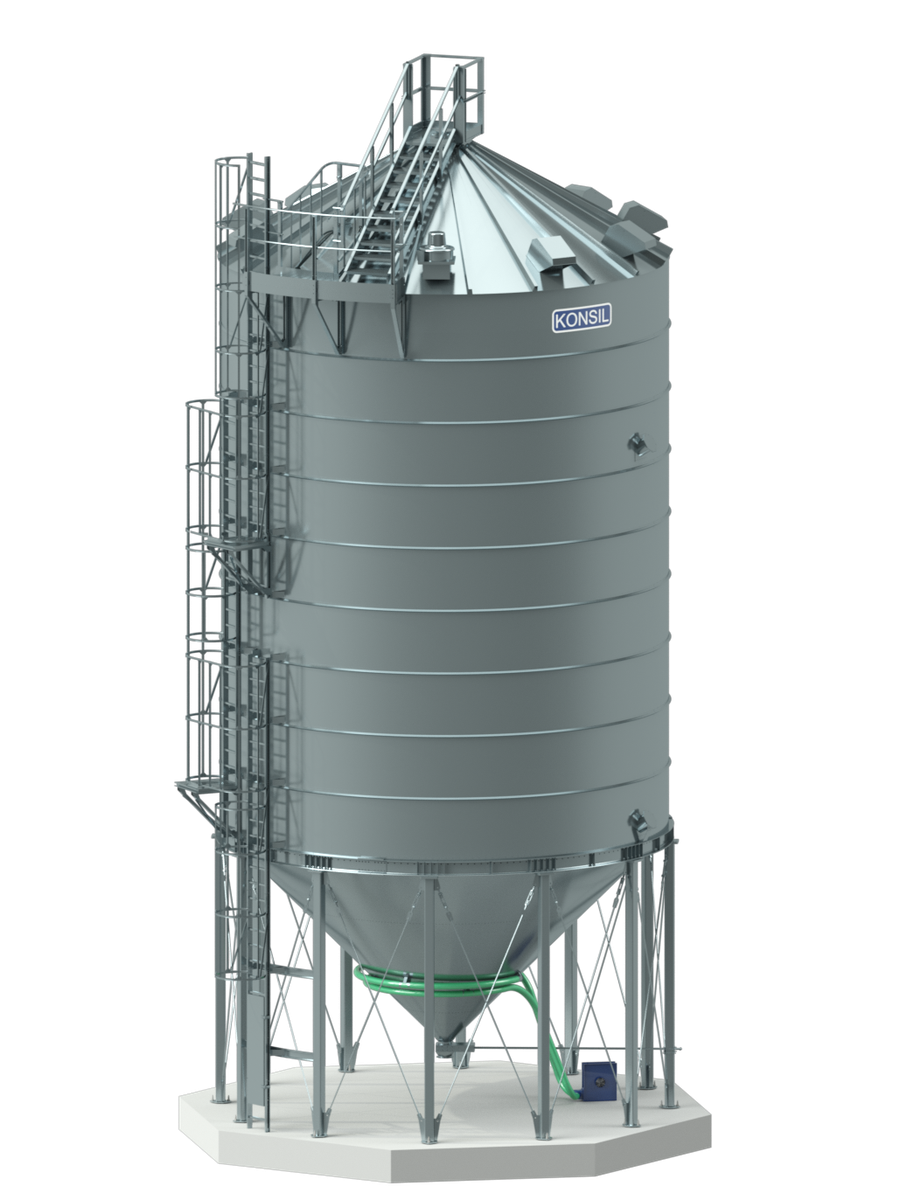

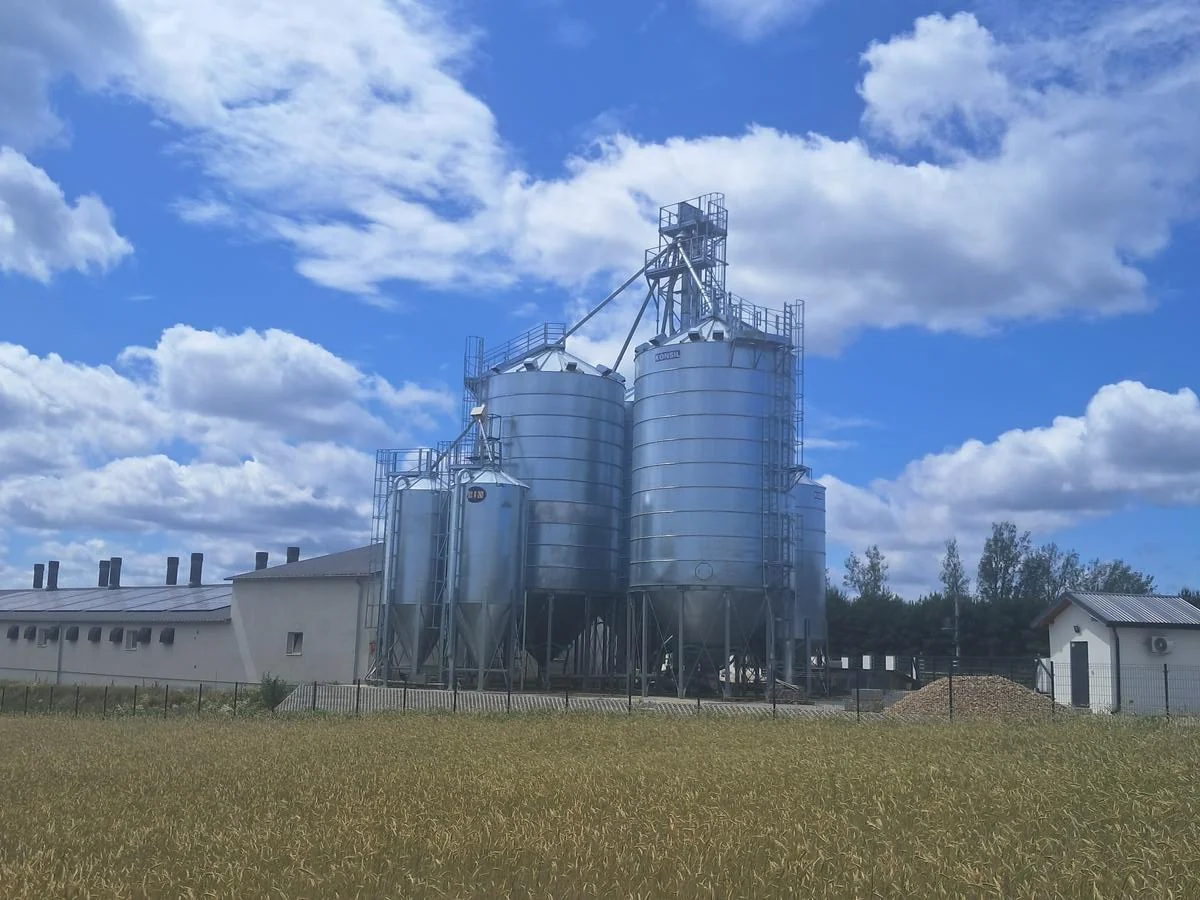

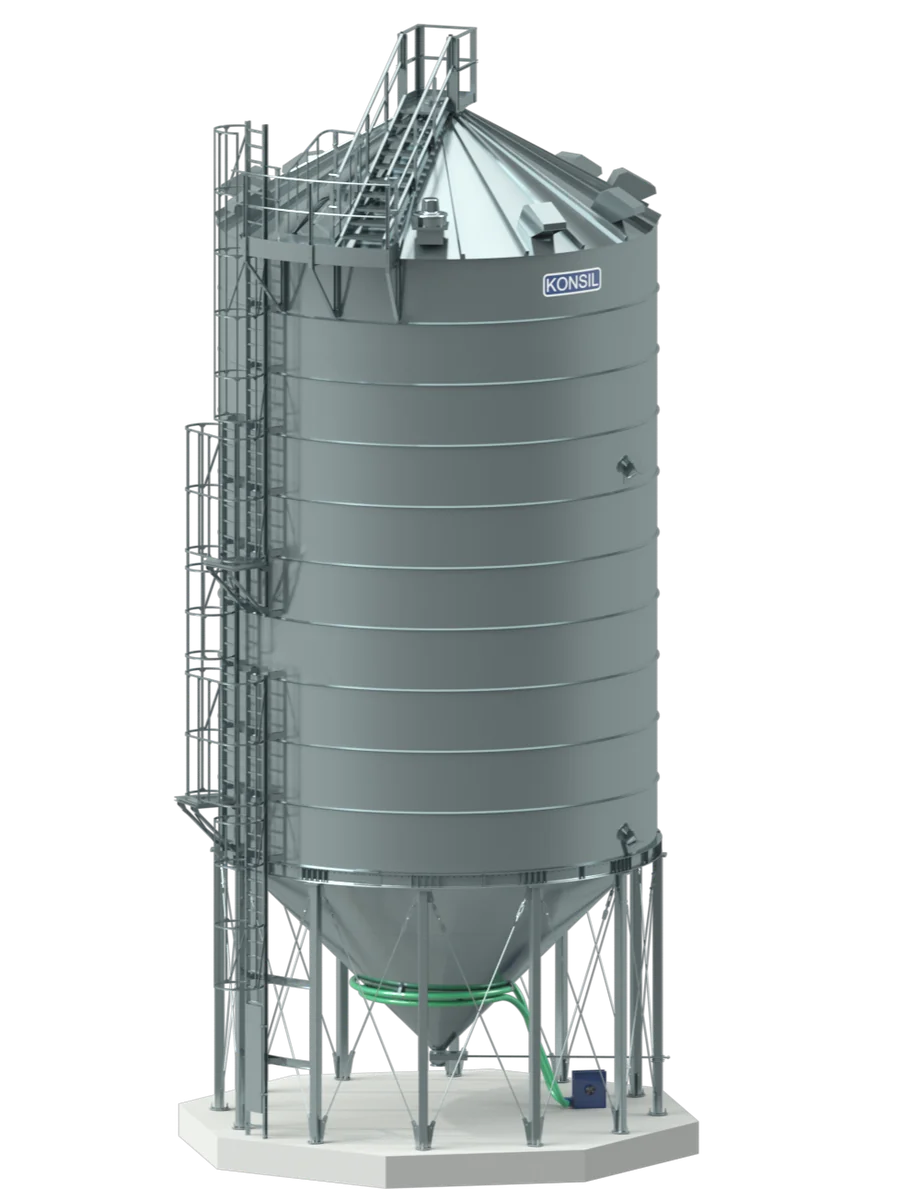

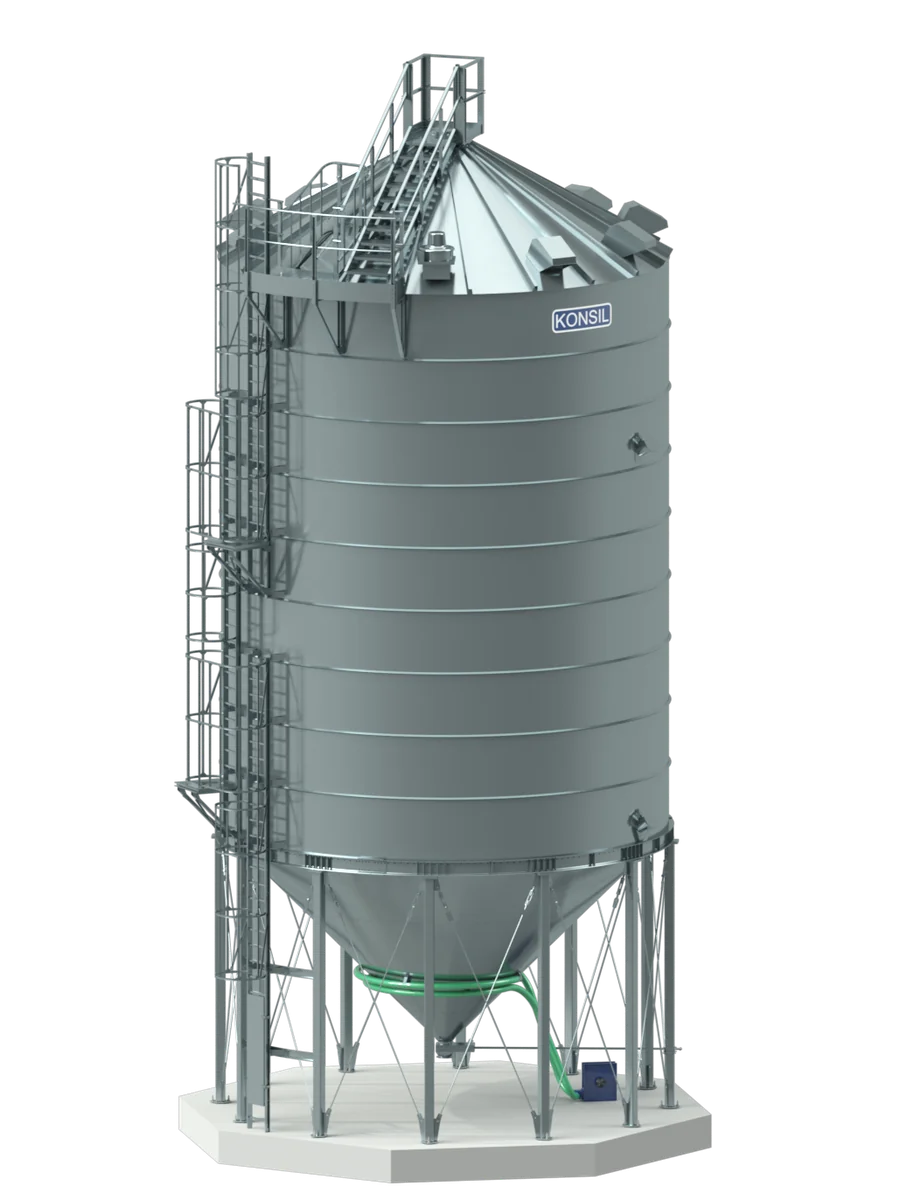

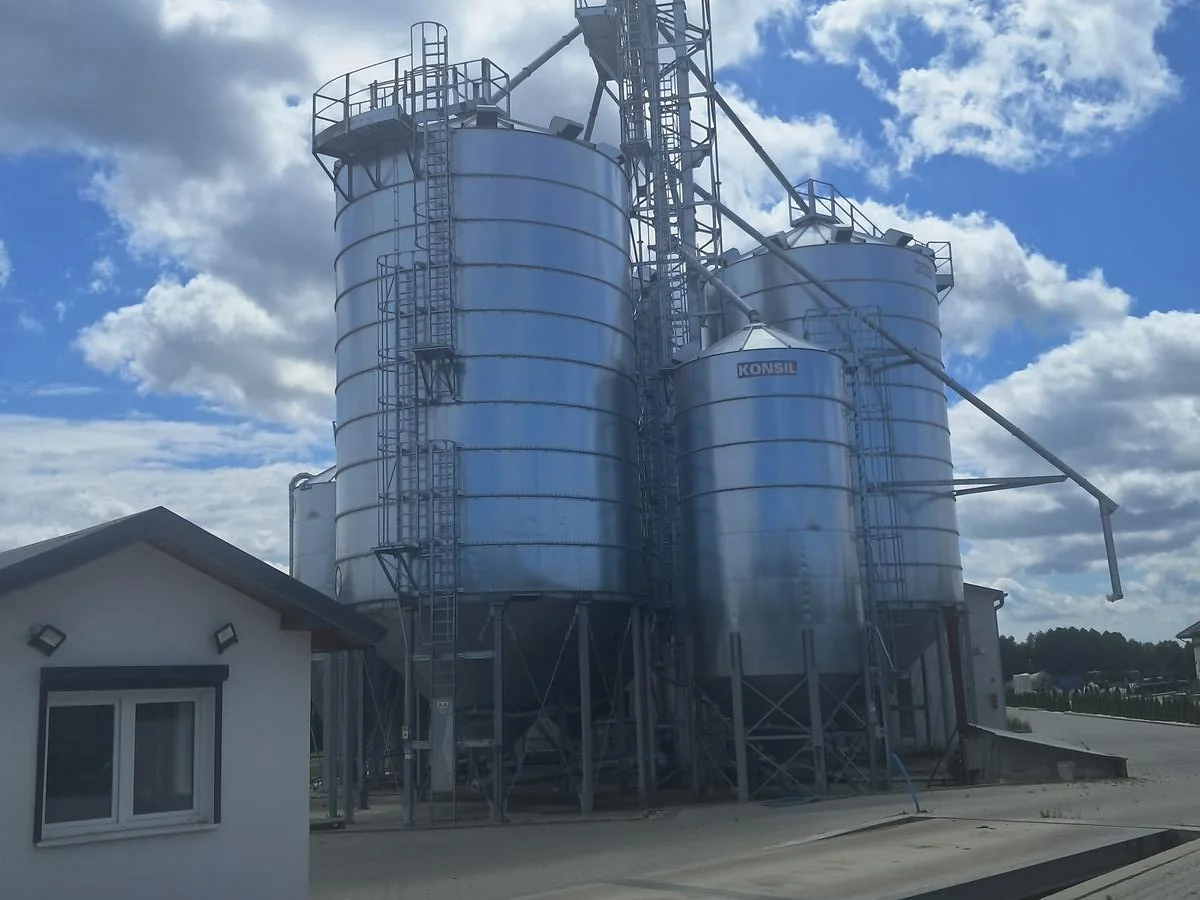

Galeria silosów lejowych KONSIL200
